功能 | 主复位 | 类型 | D 型 |
输出类型 | 非反相 | 元件数 | 1 |
每个元件位数 | 8 | 时钟频率 | 36MHz |
不同 V、最大 CL 时最大传播延迟 | 30ns @ 4.5V,50pF | 触发器类型 | 正边沿 |
电流 - 输出高、低 | 4mA、 5.2mA | 电压 - 供电 | 4.5V ~ 5.5V |
电流 - 静态 (Iq) | 8µA | 输入电容 | 3.5pF |
工作温度 | -40°C ~ 125°C(TA) | 安装类型 | 表面贴装型 |
供应商器件封装 | 20-SO | 封装/外壳 | 20-SOIC(0.295",7.50mm 宽) |

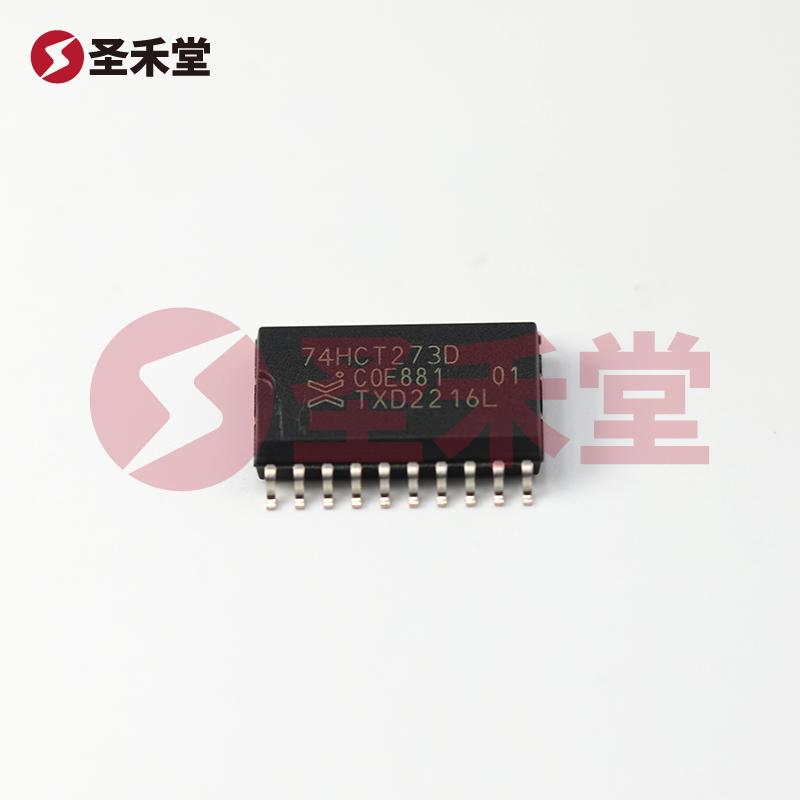

74HCT273D,653 产品概述
74HCT273D,653 是一款基于 CMOS 技术设计的 D 型正相触发器,属于 Nexperia(安世)公司的高性能集成电路产品系列。此芯片以其稳定性和可靠性,广泛应用于数字逻辑电路中,尤其是在需要数据存储和状态保持的场景中。
基本特性
74HCT273D,653 的基本功能为主复位,它具有正边沿触发属性,能够在时钟信号的上升沿进行数据采样与输出。该芯片拥有 8 个独立的触发器,能够实现多位数据的并行处理。其适用的工作电压范围为 4.5V 至 5.5V,使得该器件能够适应多种应用场合的电源需求。此外,74HCT273D,653 的最大传播延迟为 30ns(在 4.5V、50pF 时),这使得它能满足高频应用的要求,时钟频率可达 36MHz。
电气特性
在电流输出方面,74HCT273D,653 的输出电流高达 5.2mA,输出电流低为 4mA,能够驱动较为复杂的负载。此外,该器件的静态电流(Iq)仅为 8µA,这在低功耗应用中表现出色。该芯片的输入电容为 3.5pF,使其适合高速信号的处理,减少由于输入与输出之间的延迟引起的信号失真。
工作环境
74HCT273D,653 的工作温度范围为 -40°C 至 125°C,适合在苛刻的工业环境或极端温度条件下使用。这一特性使得该器件可广泛应用于汽车、消费电子、工业控制及通信设备等领域。
安装与封装

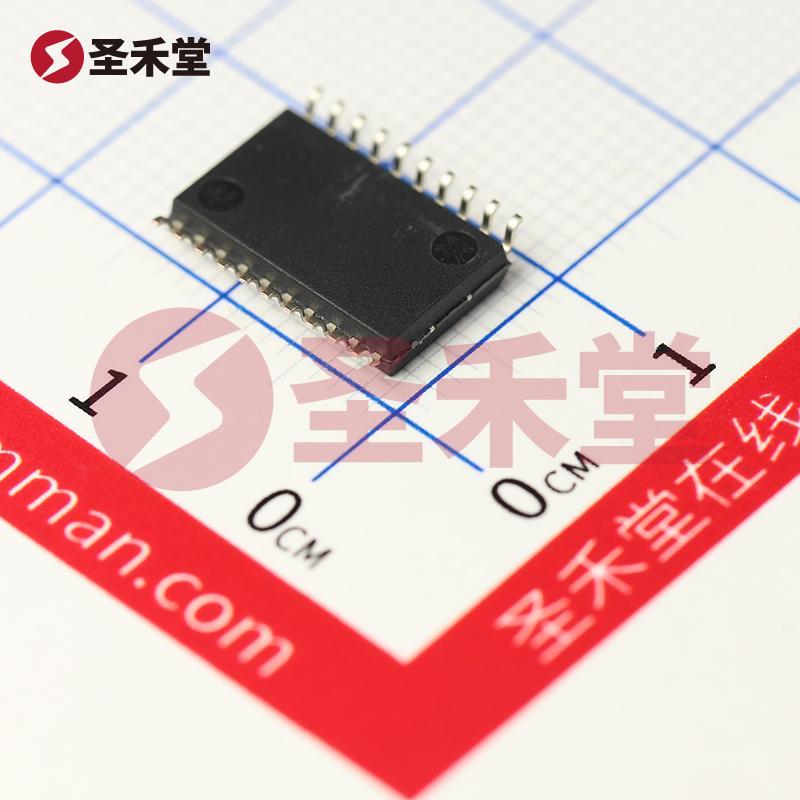

此器件采用的是表面贴装型(SMD)封装,具体为 20-SOIC(0.295",7.50mm 宽),使得其在PCB布局设计中能够节省空间,同时增加电路的整体集成度。这种封装方式也在现代电子产品中得到了广泛应用,适合自动化贴装生产。
应用场景
74HCT273D,653 的设计使其在多种应用场景中表现出色,如数字计算机中的寄存器、数据锁存器、状态机设计以及其他需要时序控制的逻辑电路。借助其高速度、低功耗以及宽工作电压范围,设计师能够轻松地将其集成至各种复杂的数字系统中,例如智能家居控制单元、工业自动化设备和消费电子产品等。
总结
74HCT273D,653 是一款性能优越的 D 型触发器,以其灵活的电源要求、宽广的工作温度范围、优异的电性能以及高集成度,成为了数字电路设计中不可或缺的组成部分。借助 Nexperia(安世)加强的产品质量和工业标准,74HCT273D,653 不仅能满足客户的多样化需求,而且能在商业与工业环境中保持卓越的性能,为各种电子产品提供可靠的支持和稳定的操作性能。
