DMN6040SFDE-7
DMN6040SFDE-7参数
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 60V | 25°C 时电流 - 连续漏极 (Id) | 5.3A（Ta） |
| 驱动电压（最大 Rds On，最小 Rds On） | 4.5V，10V | 不同 Id、Vgs 时导通电阻（最大值） | 38 毫欧 @ 4.3A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 3V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 22.4nC @ 10V |
| Vgs（最大值） | ±20V | 不同 Vds 时输入电容 (Ciss)（最大值） | 1287pF @ 25V |
| 功率耗散（最大值） | 660mW（Ta） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | U-DFN2020-6（E 类） |
| 封装/外壳 | 6-UDFN 裸露焊盘 |
DMN6040SFDE-7手册
DMN6040SFDE-7概述

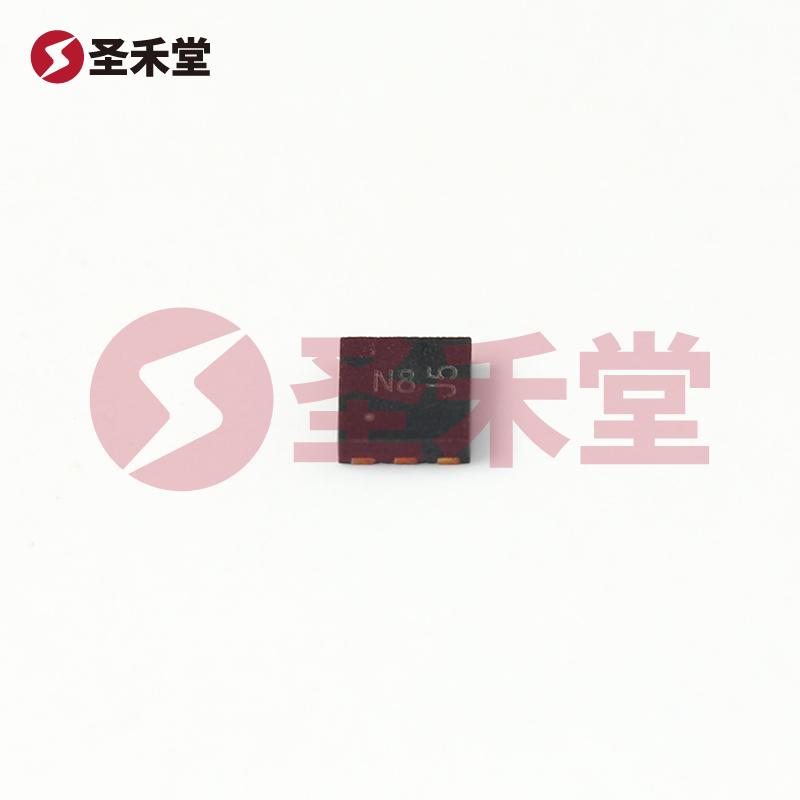

DMN6040SFDE-7 产品概述
DMN6040SFDE-7 是一款来自 DIODES（美台）的高性能 N 通道 MOSFET（场效应管），它设计思路兼顾了高效能与高可靠性，适用于多种电源管理应用和开关电路。其封装形式为 U-DFN2020-6，具有紧凑的尺寸，特别适合表面贴装技术（SMT），在助力产品减小体积的同时，提升了性能。
关键参数
漏源电压（Vdss）： DMN6040SFDE-7 的最大漏源电压为 60V，能够处理较高电压的应用，同时保证了其工作稳定性，适合用于电池管理和电源转换器等高压环境下的应用。
持续漏极电流（Id）： 在 25°C 的工作温度下，该器件能够承受最高 5.3A 的连续漏极电流，这使其在中等功率电源管理或功率转换等场合具备了良好的输出能力。
导通电阻（Rds On）： 在 Vgs 为 10V 且 Id 为 4.3A 时，最大导通电阻为 38 毫欧，低阻抗特性有助于降低功率损耗，提升电路的整体效率，尤其适用于高频开关和高效能直流-直流转换器。
栅极-源极阈值电压（Vgs(th)）： 最大阈值电压为 3V 当 Id 为 250µA，这是一个重要的参数，决定了 MOSFET 的开启行为，非常关键于确保器件在不同控制电压下的响应速度与稳定性。
栅极电荷（Qg）： 最大栅极电荷为 22.4nC（10V），较低的栅极电荷意味着更快的开关速度，能够有效提高开关频率，适合高频开关电源 (SMPS) 应用。
功率耗散： 最大功率耗散为 660mW，设计时充分考虑到在开放情况下的热管理问题，确保在其额定工作条件下不易过热，延长器件的使用寿命。
工作温度
DMN6040SFDE-7 的工作温度范围极广，达到 -55°C 到 150°C，适应了不同环境和应用需求，可以在苛刻条件下操作，增强了其在工业、汽车和消费电子领域的适用性。
应用场景
DMN6040SFDE-7 可以用于多个领域的电源管理电路，例如：
- 电源适配器和充电器：在对电流和电压要求较高的场合，发挥其高效率与耐久性能。
- 电动汽车与混合动力汽车：在电驱动或电池管理中作为开关元件使用，帮助实现能量的高效转换。
- 照明控制：在LED驱动和调光等应用中，用作开关元件，从而优化能源的使用效率。
- 消费电子：用于各类便携设备和智能设备中，助力提升其续航能力和能效比。

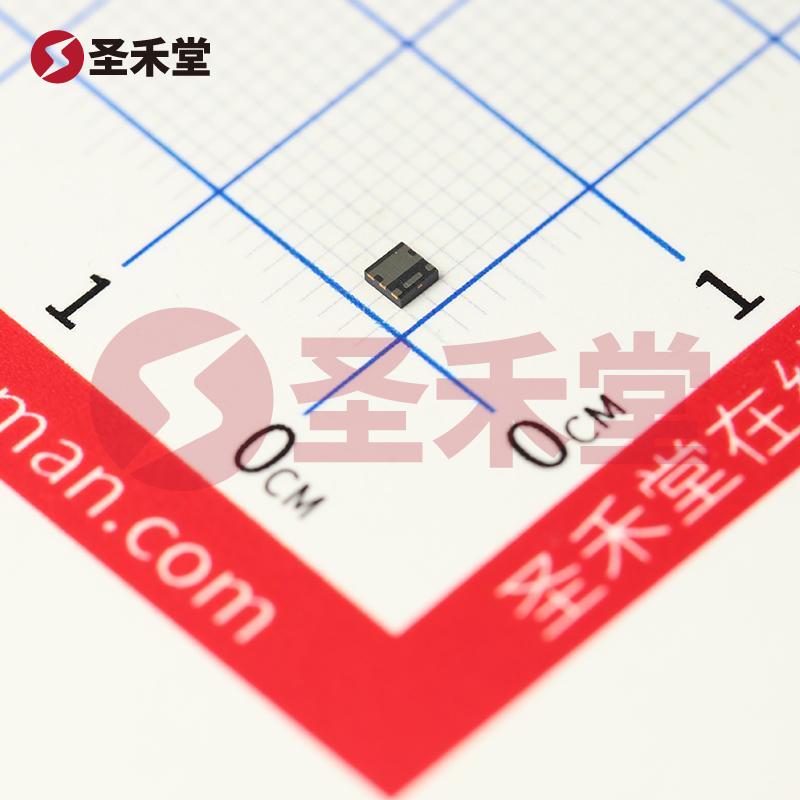

封装与安装
DMN6040SFDE-7 的 U-DFN2020-6 封装设计不仅使其具备良好的散热性能，同时其低剖面也适合现代电子产品对空间的严格要求。裸露焊盘的设计使得焊接过程简单、便捷，能增加设备的销售。
结论
DMN6040SFDE-7 是一款优秀的 N 通道 MOSFET，适合多种应用场景，凭借其高漏源电压、高持续电流以及低导通电阻的特性，能够在各种严苛环境下提供稳定可靠的性能，是设计师在电源管理和开关解决方案时的理想选择。无论是在高负载条件下运作的电源转换器，还是高效的电池管理系统，DMN6040SFDE-7 都将成为解决方案中的重要组件。
