SMCJ8.0A-13-F

产品概述：SMCJ8.0A-13-F TVS二极管

一、产品简介

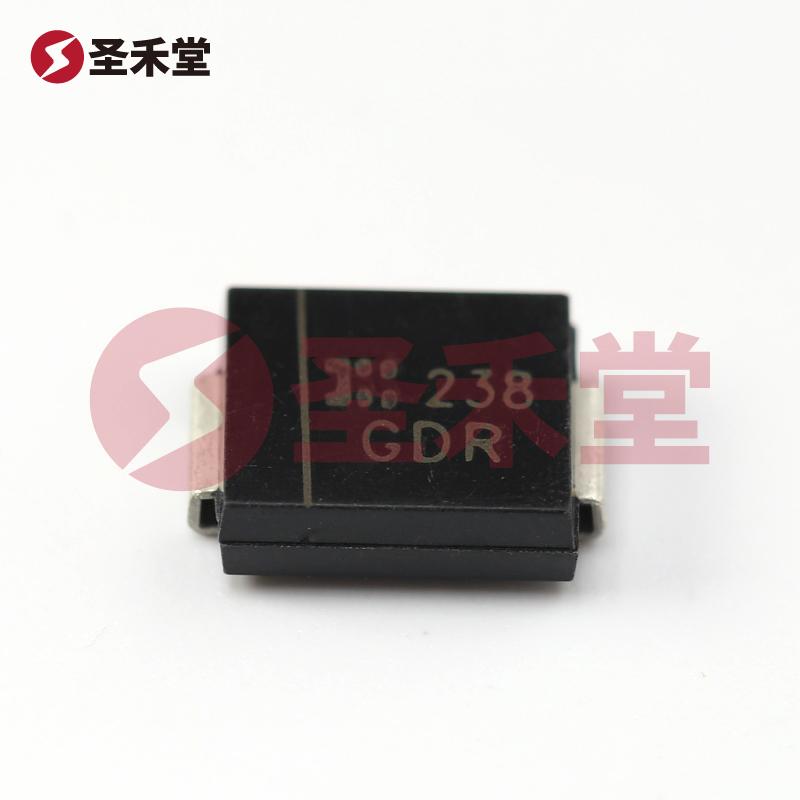

SMCJ8.0A-13-F 是一种高性能的瞬态电压抑制（TVS）二极管，专门设计用于保护敏感电子设备免受瞬时过电压的影响。作为 DIODES（美台）品牌的产品，该二极管采用 SMC（DO-214AB）封装，适用于表面贴装技术（SMT）方案，易于在各种电路中集成使用。

二、基本参数

• 类型：齐纳二极管
• 单向通道：1
• 反向断态电压（Vr）：8V（典型值）
• 最小击穿电压（Vbr）：8.89V
• 最大钳位电压（Vc）：13.6V（在不同 Ipp 时）
• 峰值脉冲电流（Ipp）：110.3A（10/1000µs）
• 功率 - 峰值脉冲：1500W（1.5kW）
• 电源线路保护：无
• 工作温度范围（TJ）：-55°C ~ 150°C
• 封装类型：SMC
• 供应商器件封装：SMC

三、应用场景

SMCJ8.0A-13-F TVS二极管广泛应用于各种需要电压瞬态保护的领域。其典型应用场景包括：

1. 工业电源系统：用于保护各类工业设备，尤其是在电流波动较大的环境中。
2. 通信设备：在大功率通信设备中，SMCJ8.0A-13-F 可以防止雷电等自然现象引起的电压瞬变。
3. 汽车电子：提供对汽车电气系统的保护，确保长时间的稳定性和安全性。
4. 消费电子产品：如手机、平板电脑和家用电器，保护内部电路免受电源异常的影响。
5. LED照明：用于LED驱动电路中，以防止电压冲击导致的损坏。

四、产品特性

1. 高击穿电压：SMCJ8.0A-13-F 的最小击穿电压为 8.89V，确保了对过电压状况的有效抑制，避免了对后续电路的损害。

2. 出色的钳位电压：在瞬态条件下，最大钳位电压为 13.6V，快速响应可确保对诸如静电放电（ESD）或电涌的有效保护。

3. 优异的脉冲处理能力：峰值脉冲电流达到了 110.3A（10/1000µs），与 1500W 的功率承受能力相结合，能够处理较大能量的瞬态事件。

4. 宽泛的工作温度：能在-55°C 到 150°C 的范围内正常工作，适应了多种恶劣环境和应用场景。

5. 简易安装：SMC封装形式支持表面贴装，便于自动化生产线的集成，提高生产效率。

五、总结

SMCJ8.0A-13-F TVS二极管凭借其卓越的电压钳位特性和强大的脉冲功率处理能力，为现代电子设备提供了必要的保护，确保系统在各种电气环境下的安全性与可靠性。其广泛的应用场景，使其成为电压保护设计中的一个重要选择。无论是在工业、通讯、汽车还是消费类电子产品领域，SMCJ8.0A-13-F都能有效地降低过电压对电路的损害，提升设备运行的稳定性和耐用性。
