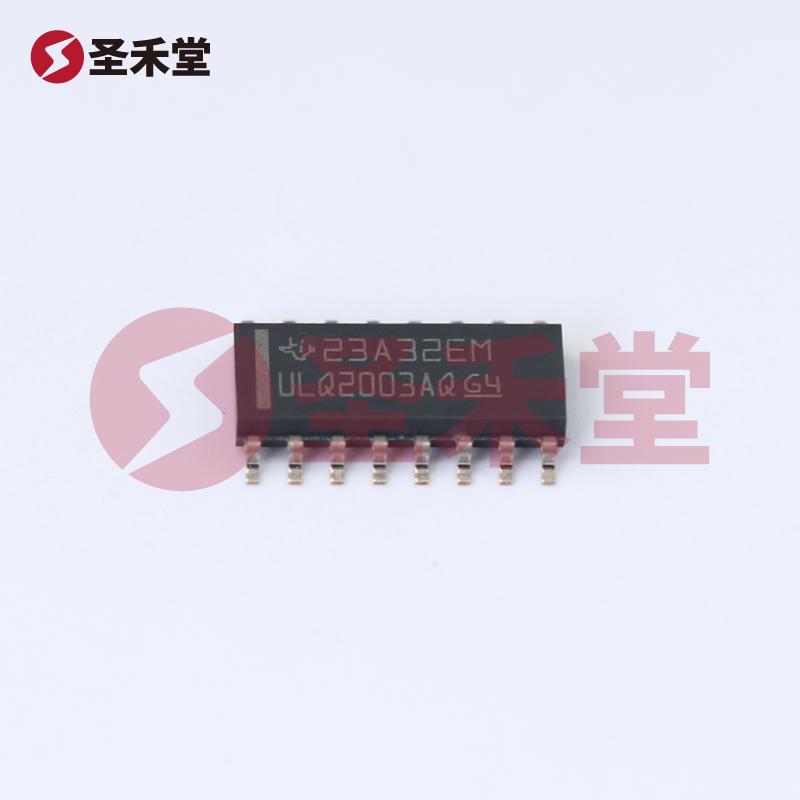

ULQ2003AQDRQ1

ULQ2003AQDRQ1 产品概述

ULQ2003AQDRQ1 是由德州仪器（Texas Instruments）设计和制造的一款高性能达林顿晶体管阵列，专为各种工业及消费类电子应用而设计。该元器件特别适合用于需要驱动继电器、螺线管或其他高负载设备的场合。凭借其高兼容性和可靠性，ULQ2003AQDRQ1 被广泛应用于电机控制、灯光控制、继电器激活和信号放大等多种应用。

主要特点

1. 开关类型：ULQ2003AQDRQ1 是一款继电器和螺线管驱动器。其内置的达林顿晶体管配置为用户提供了高增益的开关能力，能够处理各种负载类型。

2. 输出数：该器件具有7路独立的输出通道，确保了其在复杂系统中的可扩展性和多功能性，使其能够同时控制多个设备。

3. 输入输出比例：ULQ2003AQDRQ1 的输入与输出之间的比率为1:1，这意味着每个输入信号都能直接控制相应的输出通道，使得设计更为直观且易于实现。

4. 输出配置：提供低端输出配置，适用于负载的接地控制，符合多种应用要求，提供了灵活的设计选项。

5. 输出类型：支持 NPN 输出，提供低饱和电压和快速开关能力，使其能高效应对各种动态负载条件。

6. 负载电压与供电电压：ULQ2003AQDRQ1 的负载电压最大可达到50V，这使得它能够适应高电压的应用场景。同时，其设计为无须外部供电（Vcc/Vdd），简化了电路设计。

7. 最大输出电流：该元器件的最大输出电流为500mA，足以支持大部分继电器和电磁阀等高耗能设备的驱动。

8. 输入类型：采用反相输入类型，简化了信号控制方式。通过一个简单的低电平或高电平信号便可控制输出，适合多种数字逻辑控制环境。

9. 工作温度：ULQ2003AQDRQ1 在-40°C至105°C的广泛工作温度范围内运作，显示出其在极端环境下的可靠性，适用于严酷的工业环境。

10. 安装类型与封装：采用表面贴装型（SMD）安装方式，封装规格为16-SOIC，尺寸为0.154"（3.90mm宽），在空间受限的电路板设计中尤为适用。

应用场景

ULQ2003AQDRQ1 除了可以广泛应用于工业自动化与控制领域，亦可被应用于家电控制、电子仪器、机电设备等领域，具体应用包括但不限于：

• 照明系统的控制
• 继电器驱动和电磁阀控制
• 电动车辆驱动系统
• 汽车内电子设备的控制
• 各类传感器或开关信号的干线驱动

总结

综上所述，ULQ2003AQDRQ1 是一款高效可靠的达林顿晶体管阵列，凭借其丰富的功能和灵活的应用范围，成为多个电子设计方案中的重要组件。借助其出色的性能和兼容性，工程师可以轻松集成该元器件到现有系统中，是现代电子产品设计中不可或缺的重要解决方案。
