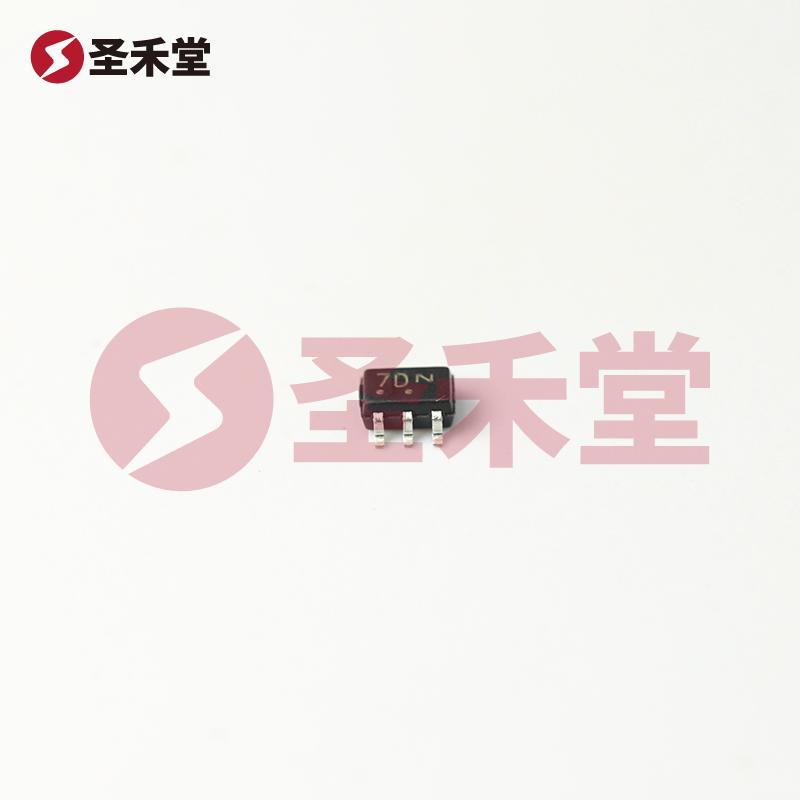

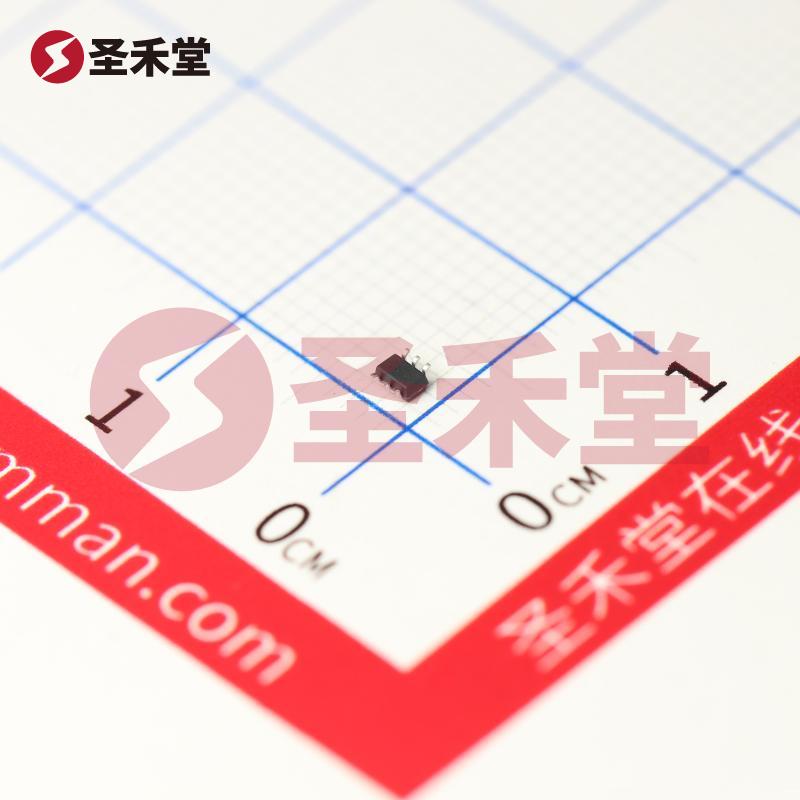

MUN5214DW1T1G
MUN5214DW1T1G参数
| 晶体管类型 | 2 个 NPN 预偏压式（双） | 电流 - 集电极 (Ic)（最大值） | 100mA |
| 电压 - 集射极击穿（最大值） | 50V | 电阻器 - 基极 (R1) | 10 千欧 |
| 电阻器 - 发射极 (R2) | 47 千欧 | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 80 @ 5mA，10V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 250mV @ 300µA，10mA | 电流 - 集电极截止（最大值） | 500nA |
| 功率 - 最大值 | 250mW | 安装类型 | 表面贴装型 |
| 封装/外壳 | 6-TSSOP，SC-88，SOT-363 | 供应商器件封装 | SC-88/SC70-6/SOT-363 |
MUN5214DW1T1G手册
MUN5214DW1T1G概述
MUN5214DW1T1G 产品概述
一、产品简介
MUN5214DW1T1G 是一款高性能的双 NPN 预偏置数字晶体管，采用了表面贴装技术（SMD），封装形式为 SC-88 或 SOT-363。这款器件的设计旨在满足现代电子产品对高效能和低功耗的需求，广泛应用于数码设备、开关电源、信号放大器及各种控制电路中。其集成的两个 NPN 晶体管具有优良的电气特性，能够有效执行放大和开关功能，是电子设计中不可缺少的基本元器件之一。
二、基本参数
MUN5214DW1T1G 的主要电气特性包括：
- 最大集电极电流 (Ic): 100mA
- 最大集射极击穿电压 (Vce): 50V
- 最小 DC 电流增益 (hFE): 80（在 Ic = 5mA，Vce = 10V 时）
- 最大 Vce 饱和压降: 250mV（在 Ib = 300µA，Ic = 10mA 时）
- 最大集电极截止电流: 500nA
- 功率最大值: 250mW
这些参数表明 MUN5214DW1T1G 具有较好的电流处理能力和工作稳定性，适合于各种低功耗、高效率的电路设计需求。
三、工作原理
MUN5214DW1T1G 内部集成了两个预偏置的 NPN 晶体管，这种设计使其在输入信号的驱动下能够快速响应，进入导通状态，从而实现信号的放大或开关操作。预偏置结构的优势在于，它能够在较低的基极电流下驱动集电极电流，从而显著提高了整体电路的效率与稳定性。
四、应用领域
MUN5214DW1T1G 广泛应用于：
- 数码设备: 在各种数字电路中，采用 MUN5214DW1T1G 可以有效进行信号的程控开关和放大。
- 开关电源: 其高频特性使其在电源管理系统中尤为重要，尤其是在稳定电源供应和电流控制方面。
- 信号整形和驱动电路: 在调制解调器及无线通信设备中，MUN5214DW1T1G 的高增益特性可用于信号的放大。
- 数据采集: 在噪声过滤与信号干预等场景下，该器件能起到良好的作用。
五、市场优势与前景
作为安森美（ON Semiconductor）生产的高集成度元器件，MUN5214DW1T1G 不仅提升了整体电路性能，还在 cost-effective（性价比高）领域内提供了额外的市场竞争力。其小巧的 SC-88/SOT-363 封装使其能够适配于空间有限的现代电子设计中，满足了当今精简化设计的市场需求。此外，因其广泛的应用领域和良好的电气性能，预计 MUN5214DW1T1G 将在未来的市场中保持较高的需求。
六、结论
综上所述，MUN5214DW1T1G 是一款功能强大且灵活多变的双 NPN 预偏置数字晶体管，凭借其优良的电气特性和多种应用场合，已成为电子设计工程师的热门选择。无论是在低功耗开关、信号放大还是高效能电路设计中，MUN5214DW1T1G 都能够提供可靠的解决方案，是现代电子产品的重要组成部分。
