AZ1117CD-1.8TRG1

AZ1117CD-1.8TRG1 产品概述

概述

AZ1117CD-1.8TRG1是一款线性稳压器（LDO），专为精确的电压调节而设计。该IC广泛应用于各种电子设备中，提供稳定的1.8V输出。作为一种固定电压输出的稳压解决方案，AZ1117CD-1.8TRG1有助于电源管理，提高整体系统的可靠性和性能。

主要参数

• 输入电压范围: 最大输入电压为15V，确保在大多数应用场景下的安全工作。
• 输出电压: 固定输出电压为1.8V，适用于需要稳定电压源的电子电路。
• 输出电流: 能够提供高达1A的输出电流，适合对电流要求相对较高的负载。
• 压降: 最大输入到输出的压降为1.4V（在800mA时），这使得在实际应用中，能够有效降低功耗，提升能效。

关键特性

• 电流静态（Iq）: 仅需6mA的静态电流，有助于延长电池使用寿命，适合便携式设备。
• 电源抑制比（PSRR）: PSRR值达到70dB（在120Hz频率下），确保对输入电源波动具有良好的抑制能力，提供干净的输出电压。
• 热保护功能: 内置热关断保护机制，防止因过热导致的器件故障，提升了器件的安全性和可靠性。
• 工作温度范围: 设备的工作温度范围广泛，从-20°C到125°C（TJ），适合在恶劣环境下工作。

封装与安装

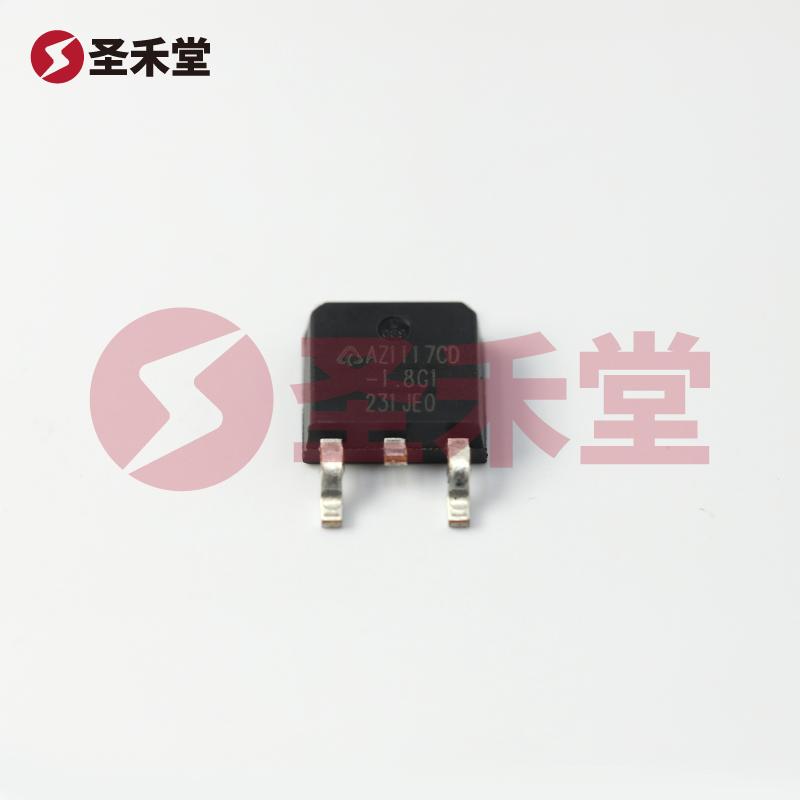

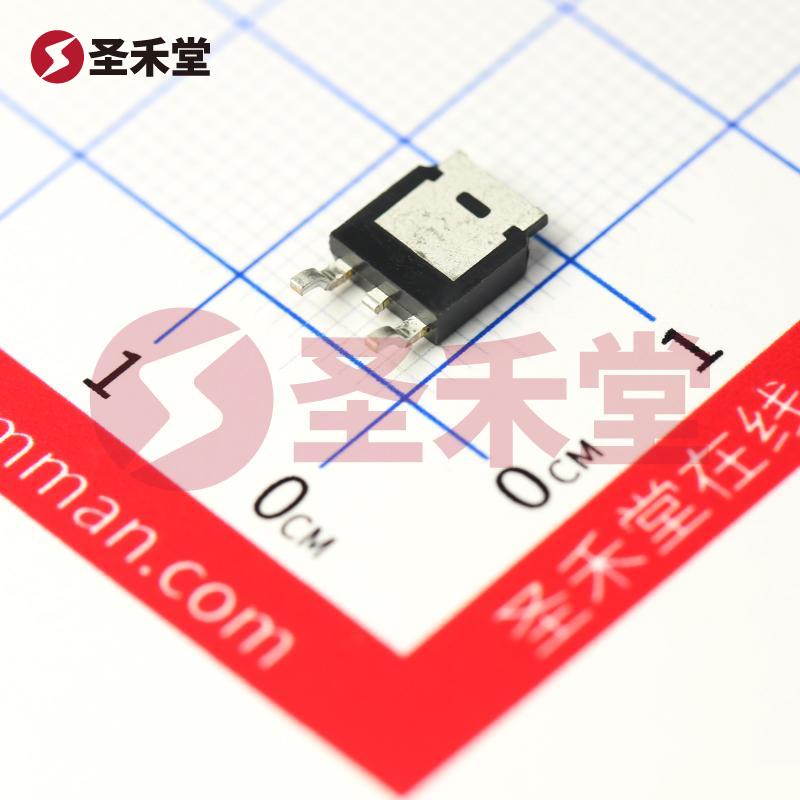

AZ1117CD-1.8TRG1采用TO-252-2封装（也称为DPAK），这种表面贴装封装设计使得更好的散热性能和空间占用优势，便于在电路板上布置。其引脚布局设计合理，适合高密度电子产品的需求。

应用领域

AZ1117CD-1.8TRG1广泛应用于多种电子设备，尤其是在以下领域表现突出：

1. 消费电子: 例如智能手机、平板电脑和便携式音频设备等。
2. 工业电子: 在各种工业控制系统中，用于为传感器和控制电路提供稳压电源。
3. 计算机和通信设备: 用于电源管理模块，确保数据处理设备的稳定性。
4. 汽车电子: 可在汽车中提供稳定的仪表盘电源，改善信息娱乐系统的性能。

设计建议

在设计中使用AZ1117CD-1.8TRG1时，建议遵循以下几点：

1. 输入和输出电容: 使用适当的输入和输出电容器，以降低高频噪声并提高稳压器的稳定性。
2. 散热设计: 确保良好的散热设计，尤其是在高电流应用中，以避免器件过热。
3. PCB布局: 优化PCB布局，尽量缩短输入和输出引脚连线，减少电路中的电感和电阻影响。

结论

AZ1117CD-1.8TRG1是一款性能稳定、功能丰富的线性稳压器，特别适合对电压稳定性有较高要求的应用场景。无论是在消费、工业还是汽车领域，它都能为各种电子应用提供可靠的电源解决方案。凭借其紧凑的封装和高效能，该产品是设计工程师们在进行电源管理时的理想选择。
