FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 40V | 25°C 时电流 - 连续漏极 (Id) | 100A(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V | 不同 Id、Vgs 时导通电阻(最大值) | 0.88 毫欧 @ 20A,10V |
不同 Id 时 Vgs(th)(最大值) | 2.3V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 165nC @ 10V |
Vgs(最大值) | +20V,-16V | 不同 Vds 时输入电容 (Ciss)(最大值) | 9100pF @ 100V |
功率耗散(最大值) | 104W(Tc) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | PowerPAK® SO-8 |
封装/外壳 | PowerPAK® SO-8 |

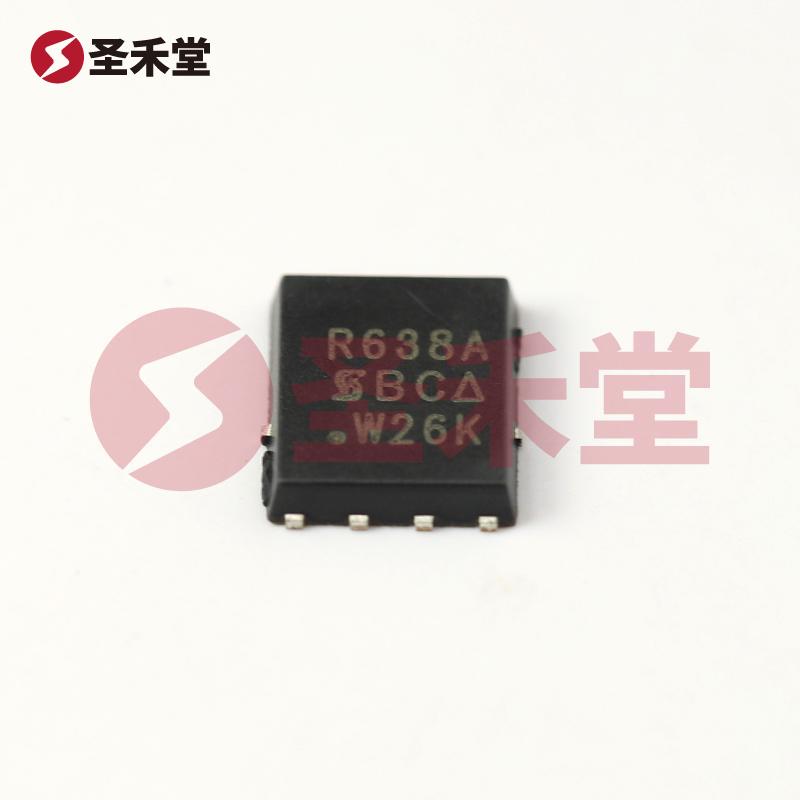

SIR638ADP-T1-RE3 是一款高性能的N沟道 MOSFET(场效应管),由知名电子元器件制造商 VISHAY(威世)设计和生产。这款器件通过其优越的电气性能和广泛的应用范围,成为了高功率电子设备和开关电源设计中的理想选择。以下将详细介绍该产品的主要特性、技术参数及其典型应用。
高漏源电压:SIR638ADP-T1-RE3 支持的漏源电压 (Vdss) 高达 40V,能够满足许多中等功率电子系统的需求。这种高电压特性使其在各种电力转换和处理应用中表现出色。
大电流能力:该MOSFET的连续漏极电流 (Id) 达到 100A(在适当的结温 Tc 下),这意味着其能够承载高负载电流,非常适合应用于电机驱动、功率放大器以及逆变器等高电流场景。
低导通电阻:在10V的栅极驱动电压下,其最大导通电阻(Rds On)仅为 0.88 毫欧(在20A电流下),这在降低能量损耗和提高效率方面至关重要。降低的导通电阻使得该MOSFET在高频率下也能有效运行,这对于开关电源设计十分重要。
宽工作温度范围:该器件可以在-55°C至150°C的宽温度范围内稳定工作,使其适合于苛刻环境下的应用,比如工业设备和汽车电子系统。
高栅极电压容忍度:SIR638ADP-T1-RE3 的最大栅极电压可达+20V,-16V,提供了良好的逻辑兼容性和驱动灵活性,这保证了设计师能够在广泛的电源驱动电路中使用。
高功率耗散能力:其最大功率耗散能力高达104W(Tc),为高功率转换设计提供了良好的热管理基础,保障了产品在高性能工作条件下的稳定性。

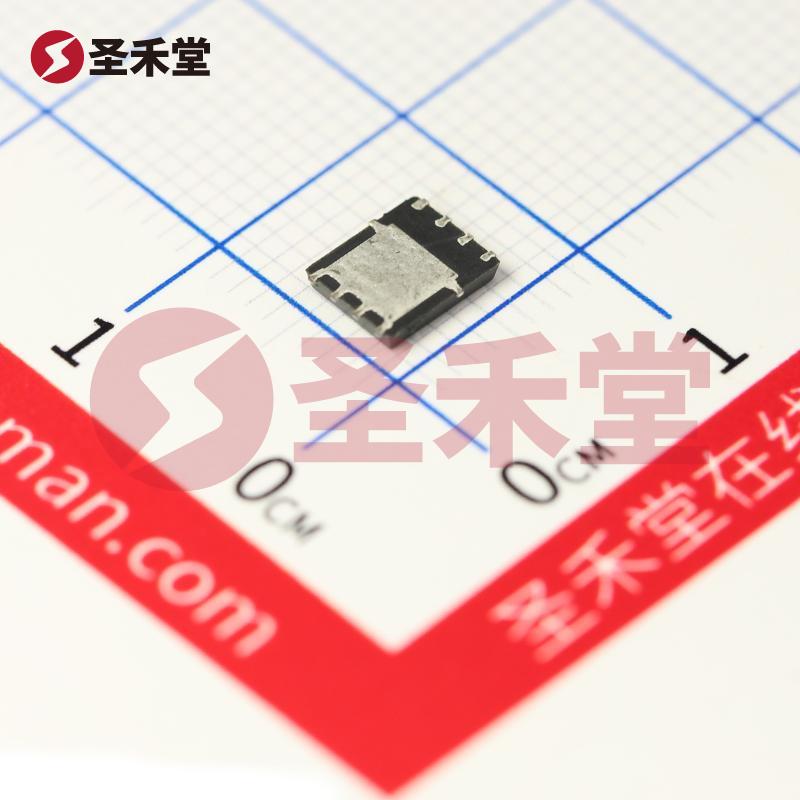

紧凑的封装设计:采用 PowerPAK® SO-8 表面贴装封装,不仅减少了电路板空间的占用,还提高了散热性能,满足现代电子产品对空间和热管理的严苛要求。
SIR638ADP-T1-RE3 的设计使其适用于多种电子应用,典型的包括但不限于:
SIR638ADP-T1-RE3 作为一款高性能N沟道MOSFET,凭借其卓越的技术参数、广泛的应用场景以及可靠的性能,成为电源管理和功率转换领域中不可或缺的重要器件。其低导通电阻、高电流能力和优秀的热特性,充分满足现代电子设备对效率、体积及温度控制的要求,适合在高效、智能的电源方案中使用。选择SIR638ADP-T1-RE3,您将获得稳健的性能和广泛的应用灵活性,是设计电子产品时的一项优质选择。
