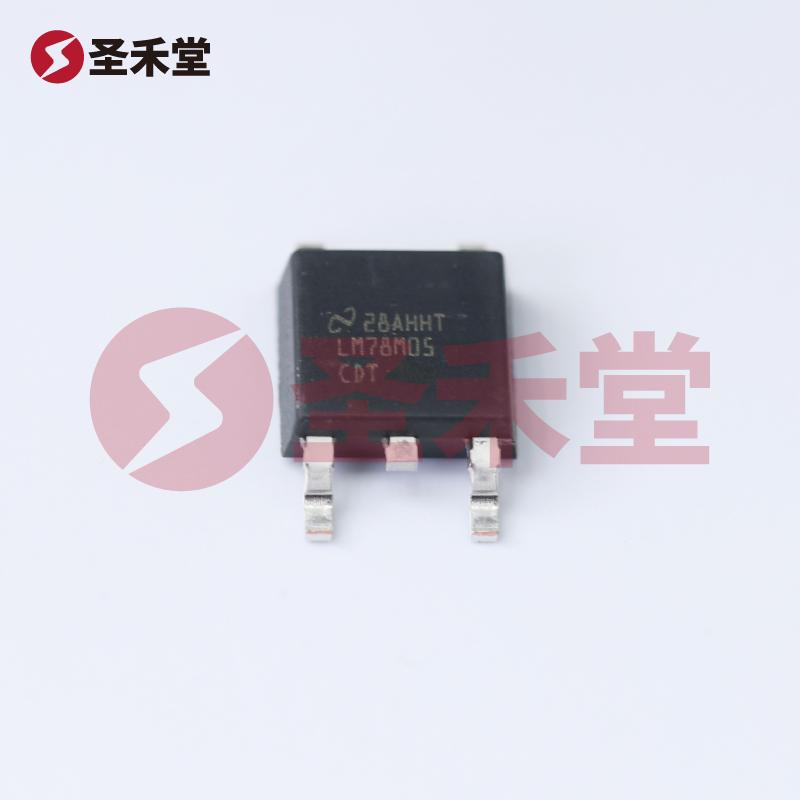

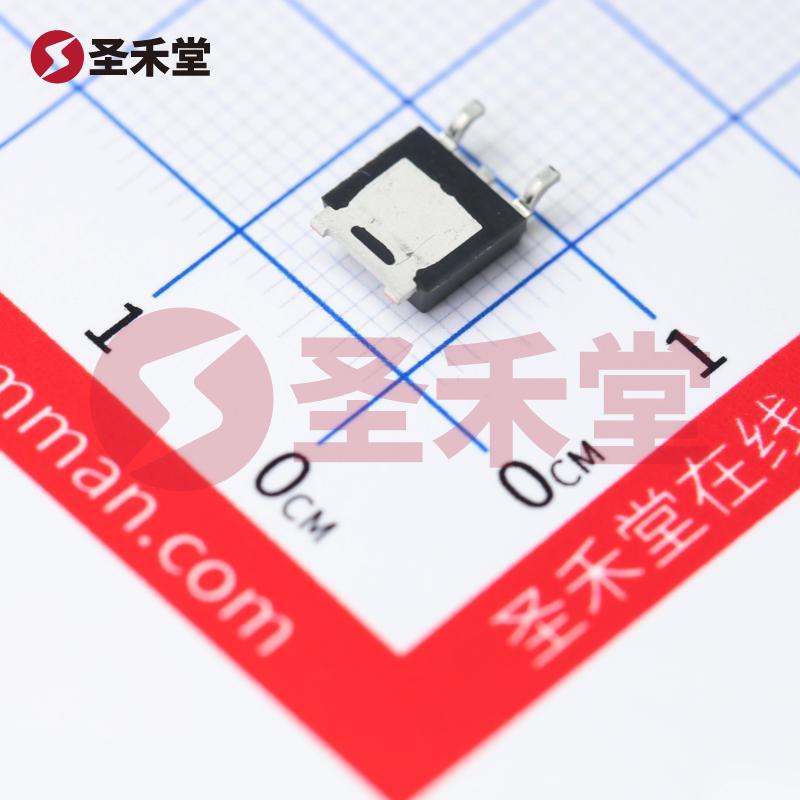

LM78M05CDTX/NOPB

LM78M05CDTX/NOPB 产品概述

一、产品简介

LM78M05CDTX/NOPB 是德州仪器（Texas Instruments）推出的一款线性稳压器（LDO），它专为提供稳定的5V输出电压而设计，适用于各种电子电路和应用领域。这款稳压器以其高效的电流输出能力及极宽的工作温度范围而闻名，非常适合那些需要高功率和极端环境条件下稳定性能的应用。

二、产品规格

LM78M05CDTX/NOPB 具有以下关键参数：

• 安装类型: 表面贴装型，适合现代电子设计的紧凑布线需求。
• 输出配置: 正输出配置，提供稳定的正电压输出。
• 电流 - 输出: 能够提供最大500mA的输出电流，支持多种负载。
• 电压 - 输入（最大值）: 高达35V的输入电压，使其在多种电源条件下均能正常工作。
• 电流 - 静态 (Iq): 仅需3mA的静态电流，实现超低功耗，适合电池供电设备。
• PSRR（电源抑制比）: 78dB（在120Hz下），确保在输入电源波动时，输出电压仍能保持稳定。
• 保护功能: 内置过流、超温与短路保护，提升系统的可靠性，防止因意外情况导致的损坏。
• 输出类型: 固定输出类型，确保输出电压的高精度和稳定性。
• 稳压器数: 单个稳压器设计，简单易用，减少了系统复杂性。
• 工作温度: 宽广的工作温度范围（-40°C ~ 125°C），可以在极端环境下正常工作。
• 电压 - 输出（最小值/固定）: 提供固定的5V输出，适用于多种电子电路。

三、应用领域

LM78M05CDTX/NOPB 的广泛应用体现在多个领域，包括但不限于：

1. 消费电子: 适用于各种家电、监控摄像头和音响设备等需要稳定电源的产品。
2. 工业应用: 可用于自动化设备、传感器和控制系统，以确保控制信号的可靠性。
3. 汽车电子: 适合汽车电子设备中，为电子控制单元（ECU）和传感器提供稳定的供电解决方案。
4. 医疗设备: 在需要高可靠性和稳定性的医疗设备中，LM78M05CDTX/NOPB 可以提供稳定的工作条件。
5. 通信设备: 应用于各种网络通讯设备中，提供稳压电源保证信号处理的稳定性。

四、设计建议

在设计电路时，使用LM78M05CDTX/NOPB稳压器时，有几个设计建议需要注意：

• 输入电压: 确保提供给LM78M05CDTX/NOPB的输入电压在其额定范围内（不超过35V），以确保设备的安全运行。
• 输入和输出电容: 在输入和输出端加装适当的电容器，可以改善瞬态响应能力，并提高电源的稳定性。
• 散热设计: 由于本稳压器在高负载下可能会发热，因此在设计时需考虑到散热措施，确保其超温保护功能不会被频繁触发。

五、总结

LM78M05CDTX/NOPB 是一款功能强大、稳定高效的线性稳压器，提供了5V固定输出和500mA的驱动能力。它的优良电源抑制特性及广泛的工作温度范围使其在各种电子应用中表现卓越，不论是消费电子、工业控制还是汽车和医疗设备，其可靠性和稳定性都能满足严苛的设计要求。总之，LM78M05CDTX/NOPB 是设计师在选择稳压器时的理想选择，凭借其多个优势，无疑为产品的性能提升和系统的稳定运行提供了强有力的支持。
