TPS73701DCQR

TPS73701DCQR 产品概述

一、产品简介

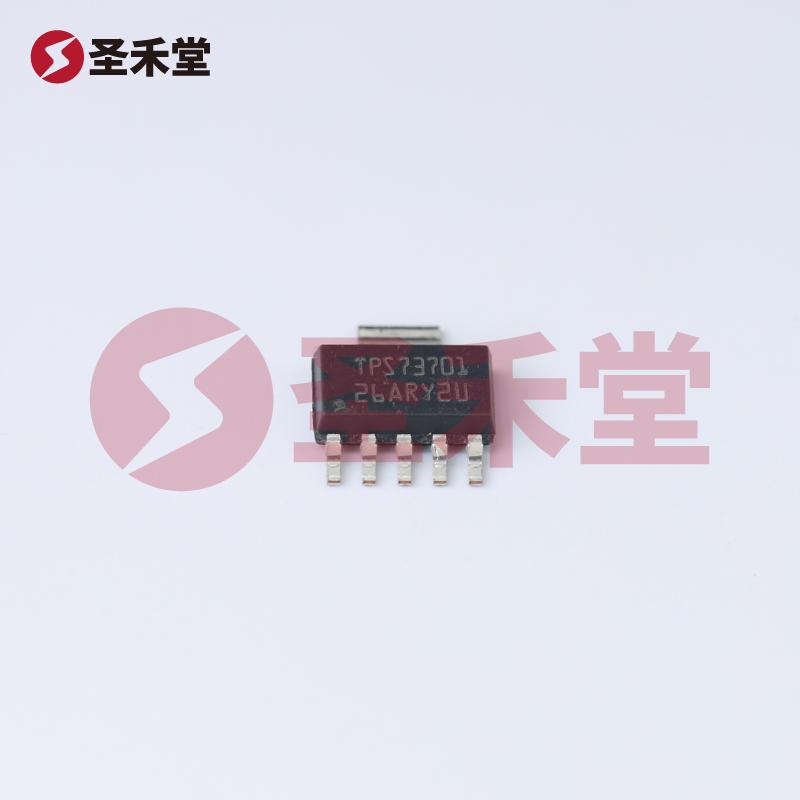

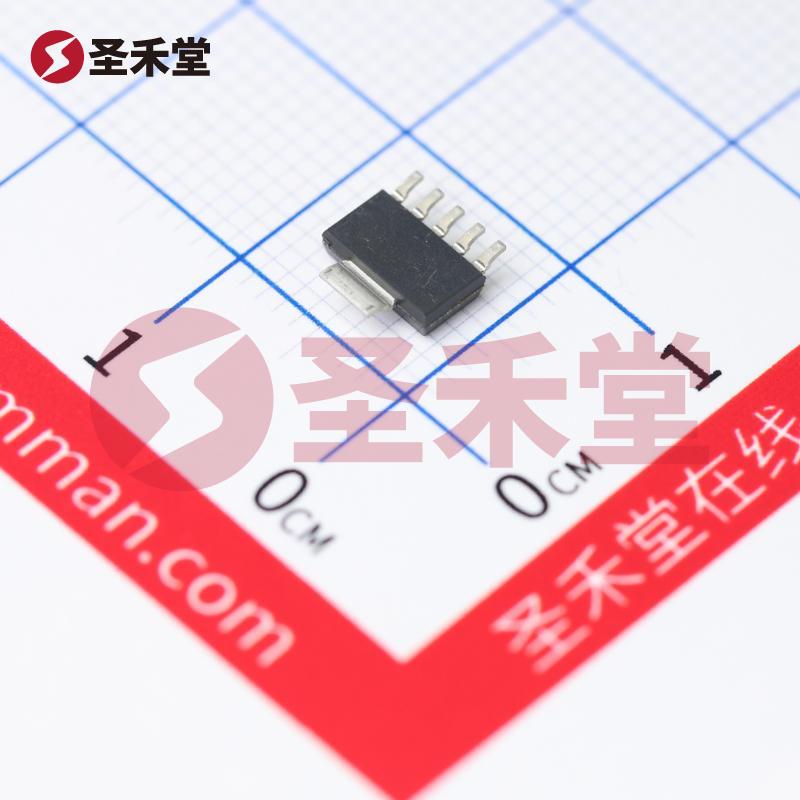

TPS73701DCQR 是由德州仪器（Texas Instruments）提供的一款可调线性稳压器（LDO），设计用于具有高效能的电源管理应用。该器件采用表面贴装型 SOT-223-6 封装，具有优良的电流输出特性和频域内的良好电源抑制比（PSRR），为用户提供了广泛的输入和输出电压范围。这款 LDO 能够为各种嵌入式设备、移动设备和工业应用提供稳定的电压输出，确保系统在严苛环境下的可靠运行。

二、基本参数

• 安装类型: 表面贴装型（SMD），适合自动化生产线，容易集成进各种电路板设计中。
• 输出配置: 正输出，符合多数电路设计的要求。
• 电流 - 输出: 最大1A，适合多个低功耗应用。
• 电压 - 输入（最大值）: 5.5V，广泛适应不同的供电电压；干扰小，能够有效抑制输入电压噪声。
• 静态电流 (Iq): 400µA，表明其在工作状态下能耗较低，有助于延长电池寿命。
• PSRR: 58dB ~ 37dB（100Hz ~ 10kHz），提供较好的电源噪声抑制能力，使输出电压更为稳定。
• 电压 - 输出（最大值）: 5.5V，提供足够的输出电压范围以适配多种设备。
• 保护功能: 具备过流、超温、反极性保护功能，增强了安全性和可靠性。
• 输出类型: 可调式，用户可以根据实际需求灵活调整输出电压范围。
• 稳压器数: 1，显示出该器件的简洁设计与高效能。
• 电流 - 供电（最大值）: 1.3mA，表示该器件在供电状态下的功耗较低。
• 控制特性: 使能，引脚控制设计简化了系统控制，便于实现低功耗状态。
• 工作温度: -40°C ~ 125°C，能够在宽温度范围内可靠工作，适合各种恶劣环境。
• 电压降（最大值）: 0.5V @ 1A，显示出该 LDO 在负载下优秀的电压降性能。
• 电压 - 输出（最小值/固定）: 1.2V，这为用户提供了多种输出电压设置的灵活性。

三、应用场景

TPS73701DCQR 适用于多种应用领域，包括但不限于：

1. 无线通信设备：如移动电话、无线网络设备，要求高频率有效电源输出，且能够随时处理不同的输入电压。
2. 信号处理电路：能够提供干净、稳定的电源给高精度信号处理设备（如 ADC、DAC），确保最佳的信号传输质量。
3. 便携式设备：出色的静态电流特点使其非常适合电池供电的便携式设备，延长电池的使用寿命。
4. 工业控制系统：在工业设备中保证长时间稳定运行，能够适应高温和严酷环境下的需求。

四、优势与特点

• 高效能与低噪声: 优异的 PSRR 表现保证了低输出噪声，使其适合敏感应用。
• 灵活性: 可调输出电压能够满足不同设备的具体需求，增强了设计灵活性。
• 高可靠性与保护功能: 多重保护机制确保设备即使在边界条件下也能正常工作，大大增强了系统的可靠性。
• 温度范围广: 宽温度工作范围使得该稳压器可以用于多种极端环境，满足客户不同的应用需求。

总之，TPS73701DCQR 是一款功能强大且灵活的线性稳压器，适合用于多种电子产品的电源管理解决方案。其优异的性能参数和丰富的保护功能使其成为确保电路稳定性和可靠性的理想选择。
