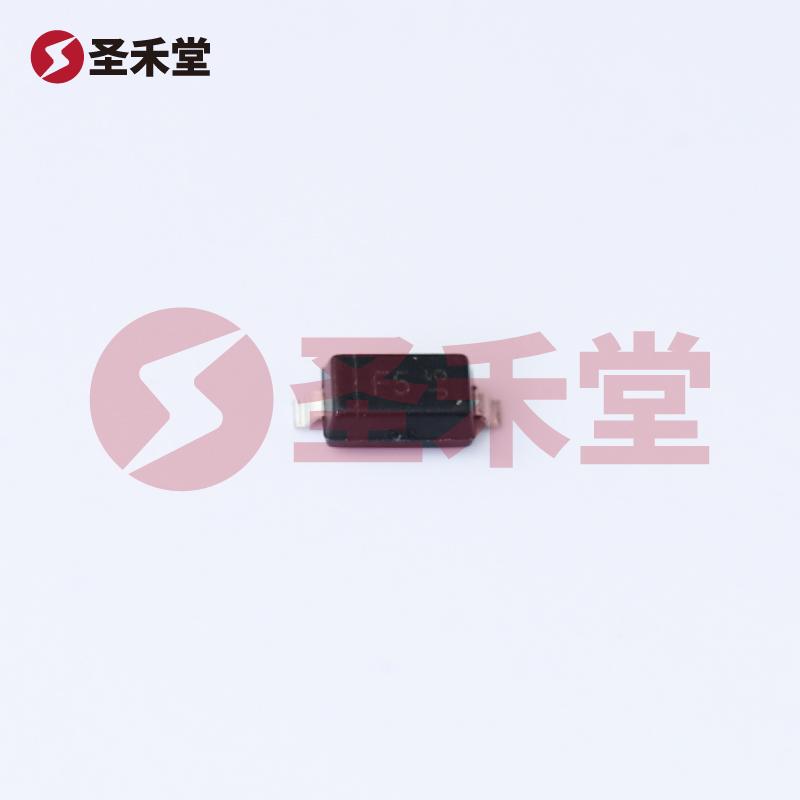

MMSZ5240BQ-7-F

MMSZ5240BQ-7-F 产品概述

概述

MMSZ5240BQ-7-F 是一种高性能、表面贴装型稳压二极管，专为电压稳压和过压保护应用设计。它在电子电路中广泛使用，特别是在对电源稳定性要求较高的场合。其标称齐纳电压为10V，适合作为许多不同电子设备和电路的电压参考源。

主要参数

• 安装类型: MMSZ5240BQ-7-F 采用表面贴装（SMD）封装，便于在现代电子设备的自动化生产线上高效组装。这种封装形式有效节省了空间，使其适合紧凑型电路设计。

• 工作温度范围: -65°C 至 150°C 的宽广工作温度范围，使得该元器件可以在极端环境下正常工作，满足各种工业、汽车和消费电子产品的需求。

• 最大阻抗 (Zzt): 该稳压二极管在状态下的最大阻抗为17 Ohms，确保在典型使用情况下良好的温度和电压稳定性。

• 齐纳电压 (Vz): 标称齐纳电压为10V，工作电压范围为9.5V至10.5V，适合需要10V恒定电压的电路应用。

• 正向电压 (Vf): 在10mA的正向电流下，正向电压降为900mV，表明其在导通状态下的效率较高，适合用于低功耗电路。

• 最大功率: 该二极管的最大功率为370mW，能够承受较高的功率条件，适合高功率应用的需求。

• 反向泄漏电流: 在8V的反向电压下，反向泄漏电流为3µA，表明在断电情况下其泄漏小而可靠，避免了不必要的能量损耗和设备损坏。

• 公差: 其电压公差为±5%，为设计者提供了良好的稳定性和可预测性，确保了在不同工作条件下的可靠性。

应用场景

MMSZ5240BQ-7-F 稳压二极管广泛应用于以下领域：

1. 消费电子: 如手机、平板、笔记本电脑、电源适配器，提供稳定的电压以确保设备正常运作。

2. 工业设备: 在各种传感器和控件的电源管理中，确保电子信号的稳定性，避免因电压变化而造成的误动作。

3. 汽车电子: 作为汽车电子设备中的电压保护装置，防止反向电流及电压尖峰损害关键系统。

4. 通信设备: 在通信设备中，用于稳压和滤波，以提高信号质量和传输稳定性。

竞争优势

• 高可靠性: MMSZ5240BQ-7-F 的高工作温度范围和低反向泄漏电流使其成为各种复杂和苛刻系统的理想选择。

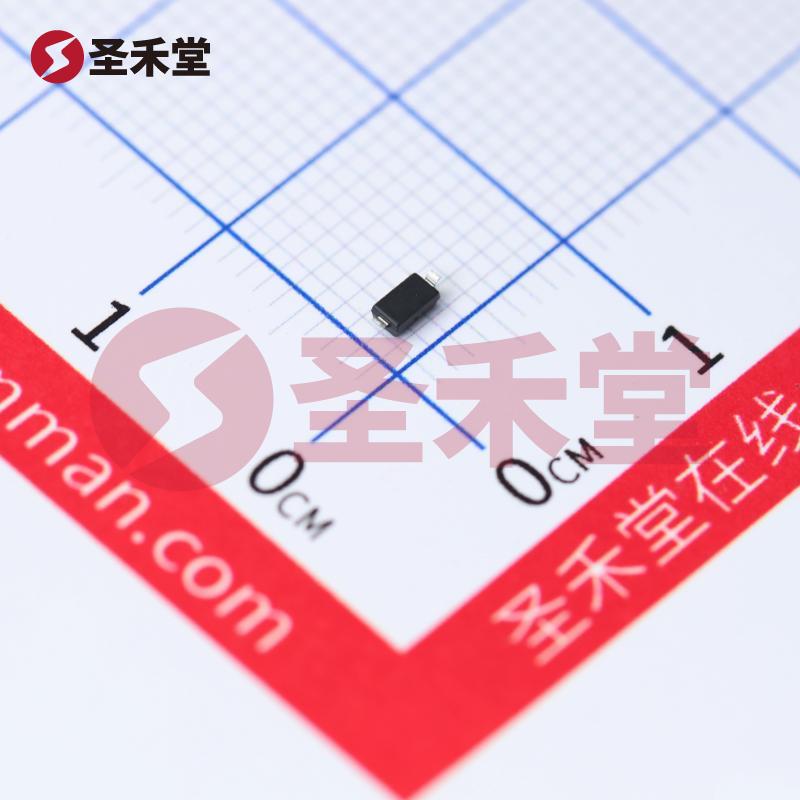

• 小型化设计: SOD-123 封装形式使其在空间受限的设计中尤为适用，能够实现更高的集成度。

• 成本效益: 作为 DIODES 品牌的一员，MMSZ5240BQ-7-F 具有极高的性价比，确保用户在提高产品性能的同时控制成本。

结论

MMSZ5240BQ-7-F 是一款稳定、高效的稳压二极管，凭借其卓越的性能和灵活的应用范围，成为了电子设计中的重要元器件。其设计不仅满足了严苛的工业需求，同时也为消费类电子产品提供了可靠的电力支持。无论是在开发新设备还是优化现有电路，MMSZ5240BQ-7-F 都是您值得信赖的选择。
