DDZ9690Q-7

DDZ9690Q-7 产品概述

产品简介

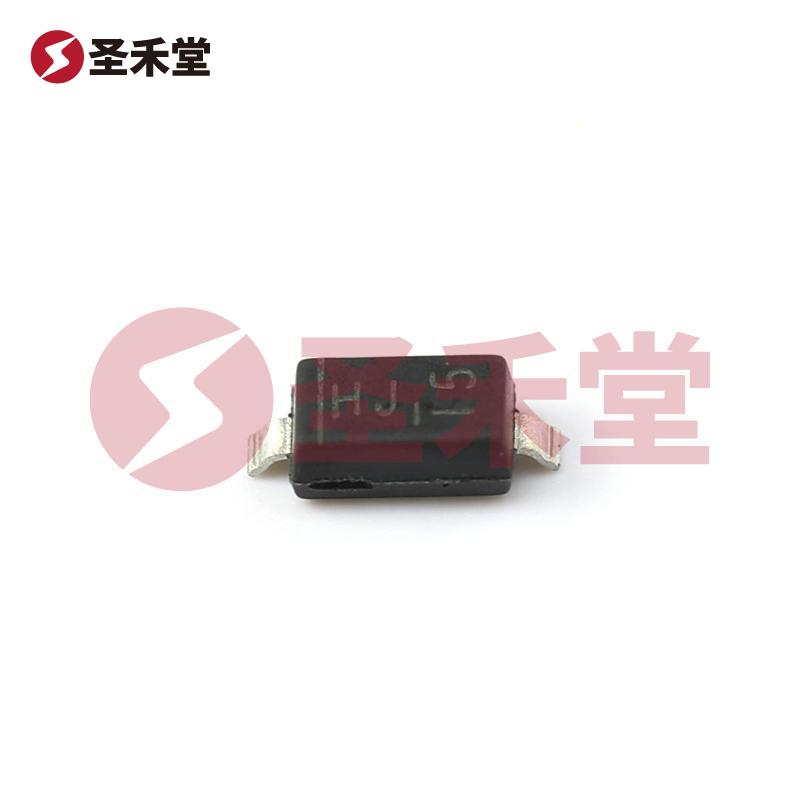

DDZ9690Q-7是一款高性能的稳压二极管，专为各种电子电路提供稳定的电压保护和调节功能。该器件具有标称齐纳电压5.6V，最大功率可达500mW，非常适合用于电压调节、电源保护以及信号整形等应用场景。其封装形式为SOD-123，适合表面贴装，满足现代电子设备对轻便化和小型化的设计要求。

基本参数

根据其基础参数，DDZ9690Q-7的关键特性如下：

• 安装类型：表面贴装型，SOD-123封装，适用于自动贴装及组装。
• 工作温度范围：-65°C至150°C，确保其在各种极端环境条件下的可靠性与稳定性。
• 标称齐纳电压 (Vz)：5.6V，能够提供稳定的电压输出，适合多种电源电路中的稳压需求。
• 正向电压（Vf）：在10mA时，正向电压为900mV，适用于需要评估正向特性的应用。
• 最大功率：500mW，适合中等功率电路的使用需求。
• 反向泄漏电流：在4V反向电压下，反向泄漏电流仅为2µA，表明该器件的耗电量极低，提高了电路的能效。
• 容差：±5%，提供一定的制造公差，适应不同应用场景的需求。

应用场景

DDZ9690Q-7广泛应用于各种电子产品和电路中，主要包括：

1. 电源管理：稳压二极管能够维持稳定的输出电压，确保电源管理电路的正常运行，防止电压波动对后续电路造成影响。

2. 电压调节：在需要精确电压的应用中，例如传感器、电源模块等，DDZ9690Q-7可以作为电压调节和限制器件，有效提供所需的稳定电压输出。

3. 信号整形：可在信号处理中用于保护信号路径，避免过压对电子元件造成损害。

4. 过压保护：在电源设计中，DDZ9690Q-7能够有效地防止意外的电压尖峰，保护敏感元件不受损害，尤其是在汽车电子、通信设备以及消费电子产品中。

5. LED 驱动：在LED驱动电路中使用，可提供稳定的工作电压，确保LED的使用寿命和亮度一致性。

关键特性

DDZ9690Q-7的设计强调了高效性和可靠性，特别是在以下几个方面：

• 高温运行能力：该器件的工作温度范围极广，使其能够在极端环境下正常运作。
• 低泄漏电流：在反向工作状态下极低的泄漏电流，确保了电路的能效和长时间的稳定性。
• 高功率处理能力：最大的500mW功率处理能力使得该元件能够应对多种电力负荷的需求。

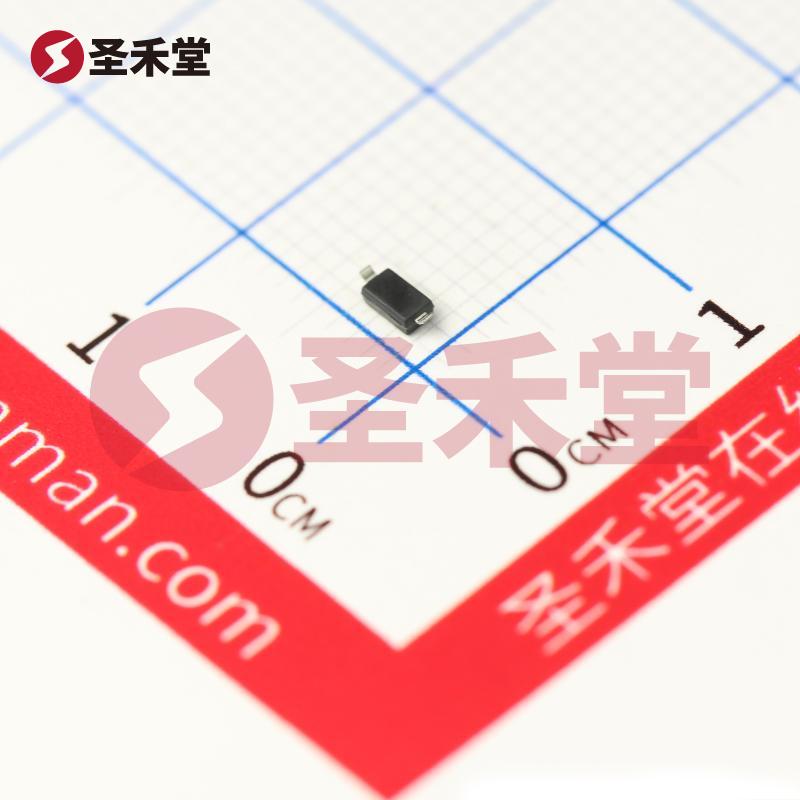

• 紧凑型封装：SOD-123封装设计占用空间小，适合现代小型化电子产品的布局要求。

总结

DDZ9690Q-7作为一款高效稳定的稳压二极管，具备了广泛的应用潜力和技术优势，适用于各类电子电路设计。无论是在电源管理、信号整形还是过压保护等方面，这款二极管都能提供可靠的性能，帮助设计者实现更高性能的电气系统。其优异的温度适应性、低泄漏电流和高功率处理能力，使其成为现代电子设计中不可或缺的组件。
