DMN55D0UTQ-7

DMN55D0UTQ-7 产品概述

一、产品简介

DMN55D0UTQ-7 是一款基于 MOSFET 技术的 N 通道场效应晶体管，具备卓越的性能和稳定性，特别适用于各种电子设备的开关和放大应用。这款器件由知名供应商 DIODES（美台）生产，采用 SOT-523 封装，方便在狭小空间内实现高效率的电路设计。它的设计理念不仅是为了满足现代电子产品对高电流、高功率的需求，还旨在提升电路的高频性能和节能效果。

二、技术规格

• FET 类型: N 通道
• 技术: MOSFET（金属氧化物）
• 漏源电压 (Vdss): 50V
• 连续漏极电流 (Id): 160mA（在 25°C 时）
• 驱动电压 (Vgs):
  • 最大 Rds On: 2.5V
  • 最小 Rds On: 4V
• 导通电阻 (Rds(on)): 最大值 4Ω @ 100mA，4V
• 门源阈值电压 (Vgs(th)): 最大值 1V @ 250µA
• 最大门源电压 (Vgs): ±12V
• 输入电容 (Ciss): 最大值 25pF @ 10V
• 功率耗散: 最大值 200mW（在环境温度 Ta 下）
• 工作温度范围: -55°C ~ 150°C（结温 TJ）

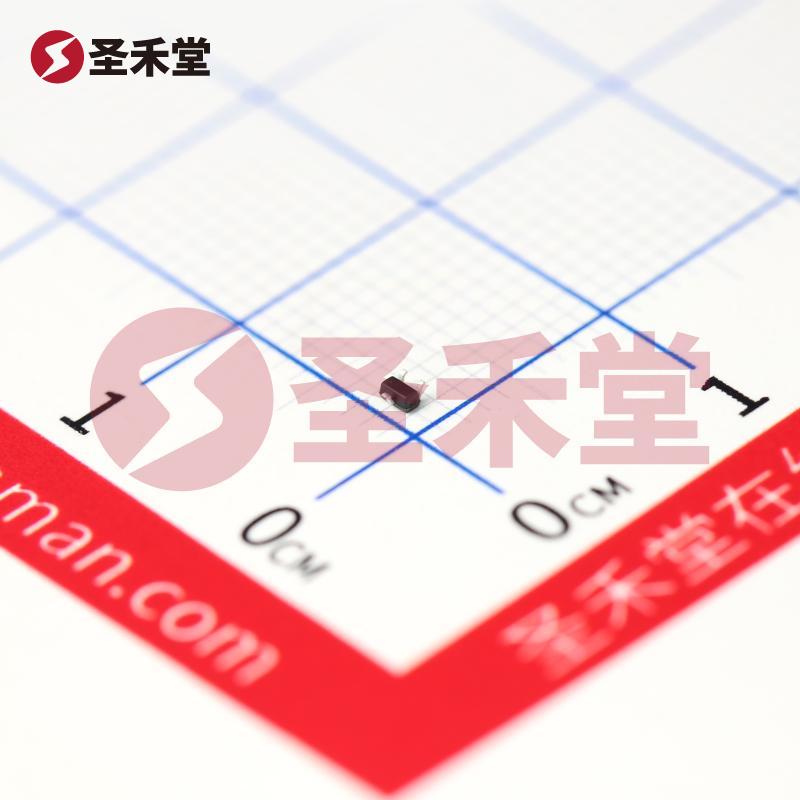

• 封装类型: SOT-523

三、应用场景

DMN55D0UTQ-7 的设计使其在多种应用场合均能表现出色，具体包括：

1. 开关电源: 在开关电源电路中，其低导通电阻能够有效降低功率损耗，提高电源的转换效率。
2. 低功耗 MCU 驱动: 由于其较低的Rds(on)，可用于微控制器的驱动，确保在较小电流下仍然能够提供稳定的开关性能。
3. 低电压应用: 适用于对电压要求较低的电路，与2.5V驱动电压相结合，能够在低电压条件下实现高效开关。
4. 消费电子: 广泛应用于音频放大器、电视机、计算机硬件等领域，保证设备的高效稳定运行。
5. 便携设备: 因其小型化设计，DMN55D0UTQ-7 适合各种空间受限的便携式设备，满足市场对小型化电子产品的需求。

四、性能优势

1. 高效率: 具备低的导通电阻和较高的漏源电压，使得 DMN55D0UTQ-7 在高频和高当前条件下表现出极高的效率，显著减少能量损耗。
2. 宽广的工作温度范围: 该器件可在 -55°C 至 150°C 的环境下稳定工作，确保在极端条件下仍能保持良好的性能，适合高可靠性要求的应用场合。
3. 超小型封装: SOT-523 封装的设计允许该器件在紧凑电子设备中灵活应用，有效节约电路板面积。
4. 高效的热管理: 最大 200mW 的功率耗散能力，能保证在高负载条件下设备的安全性及长期稳定性。

五、结论

DMN55D0UTQ-7 是一款高性能的 N 通道 MOSFET，凭借其出色的电气特性和可靠性，已成为现代电子设计中不可或缺的基础元件之一。无论是在日常消费电子产品还是工业高端设备中，其稳健的性能和强大的适应性使其成为设计工程师的优先选择。选择 DMN55D0UTQ-7，能够为您的电子项目增添高效能和可靠性，助力您的产品在激烈的市场竞争中脱颖而出。
