B07B-PASK(LF)(SN)
B07B-PASK(LF)(SN)参数
| 制造商 | JST Sales America Inc. | 系列 | PA |
| 包装 | 散装 | 零件状态 | 有源 |
| 连接器类型 | 接头 | 触头类型 | 公形引脚 |
| 间距 - 配接 | 0.079""（2.00mm） | 针位数 | 7 |
| 排数 | 1 | 加载的针位数 | 所有 |
| 样式 | 板至电缆/导线 | 护罩 | 带遮蔽 - 4 墙 |
| 安装类型 | 通孔 | 端接 | 纽结引脚，焊接 |
| 紧固类型 | 锁销滑道 | 接触长度 - 配接 | 0.126""（3.20mm） |
| 接触长度 - 柱 | 0.118""（3.00mm） | 总体接触长度 | 0.319""（8.10mm） |
| 绝缘高度 | 0.303""（7.70mm） | 触头形状 | 方形 |
| 触头表面处理 - 配接 | 锡 | 触头表面处理 - 柱 | 锡 |
| 触头材料 | 铜合金 | 绝缘材料 | 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型 |
| 工作温度 | -25°C ~ 85°C | 材料可燃性等级 | UL94 V-0 |
| 绝缘颜色 | 天然 | 额定电流（安培） | 3A |
| 额定电压 | 250V | 接合堆叠高度 | 9.9mm，14.7mm，14.9mm |
B07B-PASK(LF)(SN)手册
B07B-PASK(LF)(SN)概述

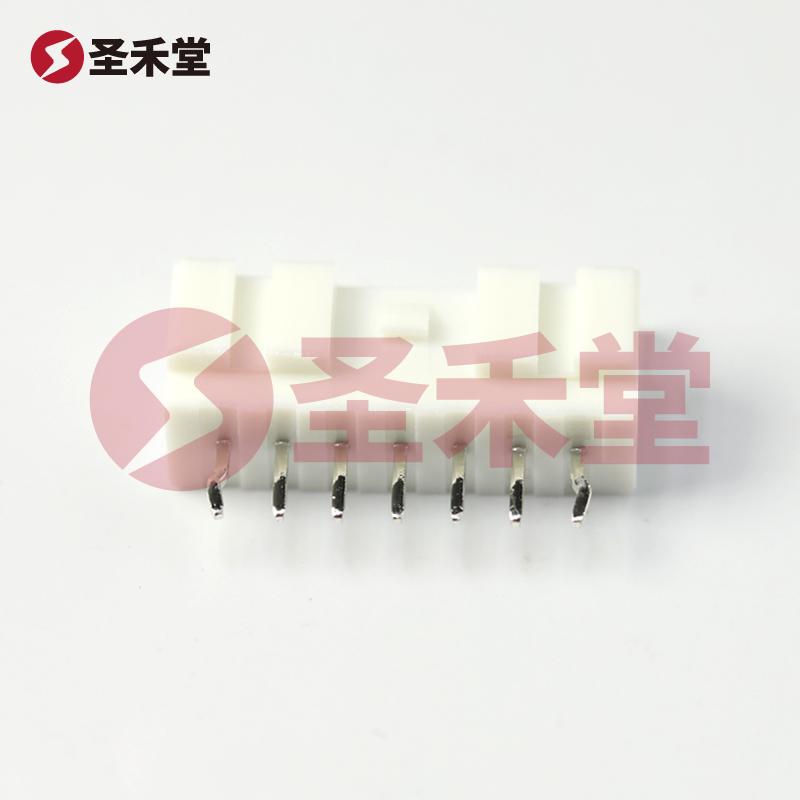

产品概述：JST B07B-PASK(LF)(SN)
一、产品简介
JST B07B-PASK(LF)(SN) 是系列PA中的一种高品质线对板针座，其设计用于在各种电子应用中提供可靠的电气连接。该针座采用直插安装方式，具有2.00mm的间距，适合多种目标设备，能够满足现代电子产品对连接器的高标准要求。焊接引脚的设计确保了在长时间使用之后的机械稳定性以及电气性能，广泛应用于消费电子、工业设备和通讯设备等领域。
二、基本参数
- 制造商：JST Sales America Inc.
- 系列：PA
- 包装：散装
- 状态：有源
- 类型：线对板连接器
- 间距：2.00mm (0.079")
- 针位数：7
- 排数：1
- 接头类型：公形引脚
- 触头材料：铜合金
- 触头表面处理：锡
- 绝缘材料：聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
- 绝缘颜色：天然
- 工作温度范围：-25°C ~ 85°C
- 额定电流：3A
- 额定电压：250V
- 材料可燃性等级：UL94 V-0
三、优越的设计
B07B-PASK(LF)(SN) 采用方形触头设计，与标准设备兼容，确保了插入过程中对插头与插座的良好配合与定位。此外，针头的接触长度达到0.126英寸（3.20mm)，最大限度地减少了接触电阻，改善了电气性能，保证了信号传输的可靠性。产品的整体触头长度和绝缘高度被优化，以满足不同接线和电流需求的应用场景。
四、耐久性与可靠性
该连接器具有出色的耐用性，适用于高要求的工业环境。综合考虑其工作温度范围从-25°C到85°C，能够承受多种应用环境中可能经历的极端条件。同时，B07B-PASK(LF)(SN) 在插拔过程中的锁销滑道设计确保连接的稳定，使其在高磨耗的条件下也能保持良好的连接性能。
五、应用领域
B07B-PASK(LF)(SN) 适用于各种领域，其广泛的应用包括：
- 消费电子：如家用电器、游戏机等
- 工业设备：如自动化系统、控制面板等
- 通讯设备：如网络路由器、交换机等
- 汽车应用：如仪表盘、灯光控制系统等
无论是用于简单的设备连接还是复杂的电气系统，该连接器都能提供出色的电气性能与机械强度。
六、总结
综上所述，JST B07B-PASK(LF)(SN) 是一个具有优越电气和机械性能的连接器，其高质量的材料与精密的设计为其在多种行业中的应用奠定了基础。对现代电子产品而言，可靠的连接器是确保系统长期稳定运行的关键，而B07B-PASK(LF)(SN)正是满足这一需求的理想选择。通过选择这款连接器，设计工程师可以有效提高设备的整体性能与可靠性，使其更好地迎接未来技术发展的挑战。
