DLW31SN222SQ2L

DLW31SN222SQ2L 产品概述

1. 产品简介

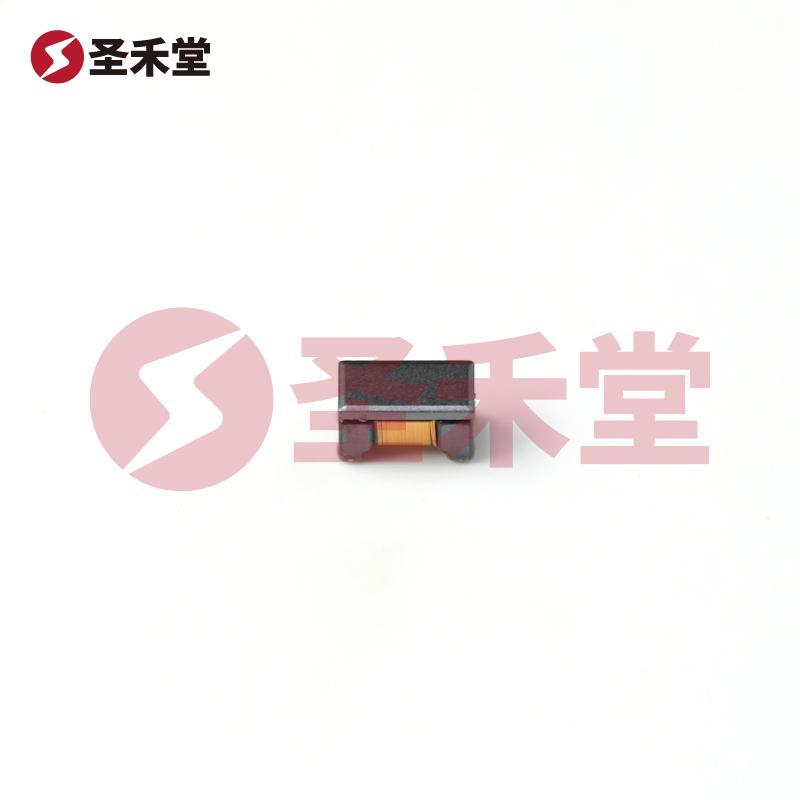

DLW31SN222SQ2L 是由日本村田（muRata）公司制造的一款高性能共模滤波器。该产品专为在复杂电气环境中维持信号完整性而设计，能够有效地滤除共模干扰，广泛应用于各种电子设备的信号线中。其卓越的性能使得它非常适合于通信、工业控制、消费电子和汽车电子等多个领域。

2. 主要特性

• 型号: DLW31SN222SQ2L
• 滤波器类型: 信号线共模滤波器
• 线路数: 2条，引导信号的通畅流通
• 阻抗特性: 在100MHz频率下，提供2.2 kOhm的阻抗，有效地抑制高频噪声
• 额定电流: 最大承载电流为200mA，适用于中低功耗应用
• DC电阻（DCR）: 最大值为1.2欧姆，确保信号的传递过程中损耗最低
• 额定电压: 可以承受高达50V的直流电压，适用于多种电压环境
• 工作温度范围: 可以在-40°C至85°C的温度范围内稳定工作，适应极端的工作环境

3. 尺寸与封装

• 安装类型: 采用表面贴装型设计，便于快速自动化贴装，提升生产效率
• 封装类型: 采用1206封装，尺寸为3.20mm x 1.60mm，适合空间受限的电路板设计
• 高度: 最大高度为2.10mm，进一步优化空间使用，增强设计灵活性

4. 应用领域

DLW31SN222SQ2L 适用于多个领域，具体包括但不限于：

• 通信设备: 在移动设备、路由器和基站中使用，以抑制由电磁干扰（EMI）导致的信号失真，提高传输质量
• 工业控制: 在工控设备中，保障信号的稳定传输，确保设备的精准控制
• 汽车电子: 可用于汽车音响、导航仪等设备，确保音频信号的清晰度与稳定性，同时防止外界干扰
• 消费电子: 适用于智能手机、平板和其他消费电器，增强信号传输的可靠性

5. 性能优势

• 有效抑制干扰: 该产品独特的设计能够有效地删除高频噪声和共模噪声，从而提高了产品的信号质量和稳定性。
• 高温稳定性: 具备宽温工作范围，可以在不同的工作环境下保持良好的性能，使得其应用范围更加广泛。
• 小型化设计: 由于其小巧的体积和轻便的设计，使其非常适合用于各种轻薄型电子产品，为设计师提供更大的自由度。

6. 设计注意事项

在使用 DLW31SN222SQ2L 时，设计师应留意以下几点：

• 电流限制: 在电路设计中，确保设备最大电流不超过200mA，以防损坏滤波器
• 电压匹配: 确保所操作的电压不超过额定电压50V，以维持稳定运行
• 合理布线: 信号线的布线设计对滤波效果至关重要，建议保持线缆的短距离和对称布局，以使滤波效果得到最大化

7. 总结

DLW31SN222SQ2L 共模滤波器是一个高可靠性的电子元器件，其出色的技术参数和灵活的应用场景，使其成为现代电子设备设计中不可或缺的重要组成部分。随着越来越多的电子设备对信号质量要求的提升，DLW31SN222SQ2L 的使用将有助于实现更高的性能和更优的用户体验。
