逻辑类型 | 反相器 | 电路数 | 6 |
输入数 | 6 | 特性 | 开路漏极 |
电压 - 供电 | 1.65V ~ 5.5V | 电流 - 静态(最大值) | 10µA |
电流 - 输出高、低 | -,32mA | 逻辑电平 - 低 | 0.7V ~ 0.8V |
逻辑电平 - 高 | 1.7V ~ 2V | 不同 V、最大 CL 时最大传播延迟 | 2.5ns @ 5V,50pF |
工作温度 | -40°C ~ 125°C(TA) | 安装类型 | 表面贴装型 |
供应商器件封装 | 14-SO | 封装/外壳 | 14-SOIC(0.154",3.90mm 宽) |

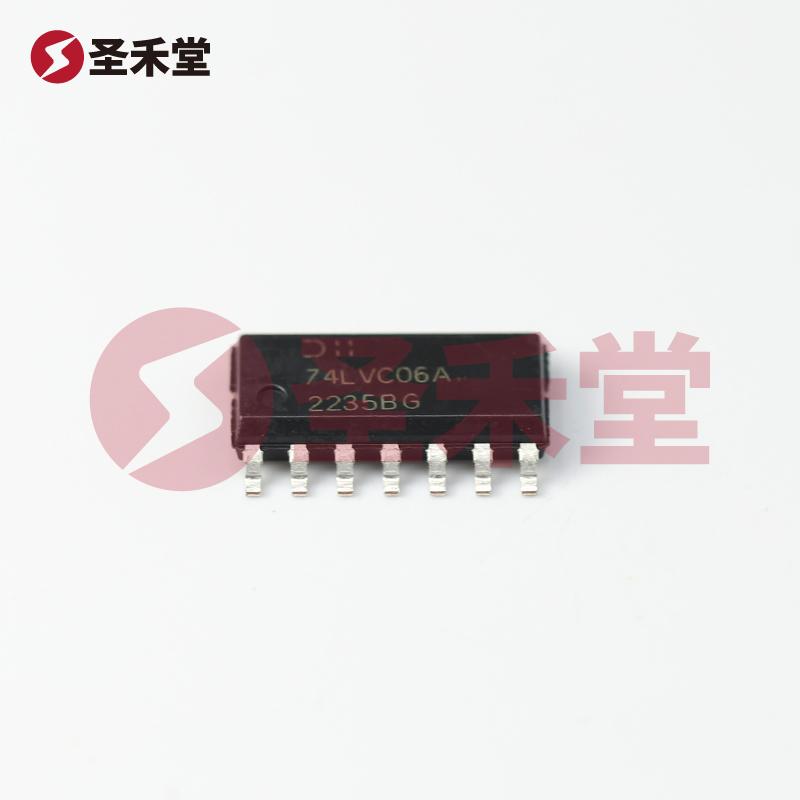

产品概述:74LVC06AS14-13
74LVC06AS14-13 是 Diodes(美台)公司推出的一款具有领先性能的 逻辑反相器。这款功能强大的逻辑元件在各种电子电路设计中被广泛应用,尤其是在低功耗和高速度的应用场景中。以下是该产品的详细介绍,以帮助您更好地理解其规格及应用。
74LVC06AS14-13 属于反相器逻辑类型,具备 6 个电路和 6 个输入,其设计特点是开路漏极输出。这意味着它能够在保持低功耗的同时,满足多种输入信号的逻辑反转需求。其供电电压范围为 1.65V 至 5.5V,使其在不同电源电压下均可稳定工作,非常适合低电压电子设备。
在静态条件下,74LVC06AS14-13 的最大静态工作电流仅为 10µA,这特别适合要求低功耗的应用,如电池供电的设备。输出电流方面,反相器的高、低输出电流可达到 32mA,确保了其在负载较大的情况下依然能够可靠地驱动外部电路。
该逻辑元件的逻辑电平范围亦表现出色,其中低电平逻辑电压为 0.7V 至 0.8V,而高电平逻辑电压则为 1.7V 至 2V,确保其在现代数字电路中与各种逻辑门、微控制器及 FPGA 等器件之间良好的兼容性。
74LVC06AS14-13 在信号传播延迟方面表现优异,其最大传播延迟为 2.5ns,测试条件为 5V 供电和 50pF 的负载。这一特性使其在高速数字电路中得到广泛应用,无论是在数据传输、时钟信号的整形,还是在逻辑控制器的设计中,都能够实现高效的逻辑运算和信号处理。
该器件设计的工作温度范围为 -40°C 至 125°C。这一广泛的温度范围使得 74LVC06AS14-13 能够满足各类苛刻环境下的使用需求,包括汽车电子设备、工业控制及航空航天等领域。无论是在极寒的北方地区,还是在高温的夏季环境下,此器件都能正常运行,确保系统的稳定性和可靠性。

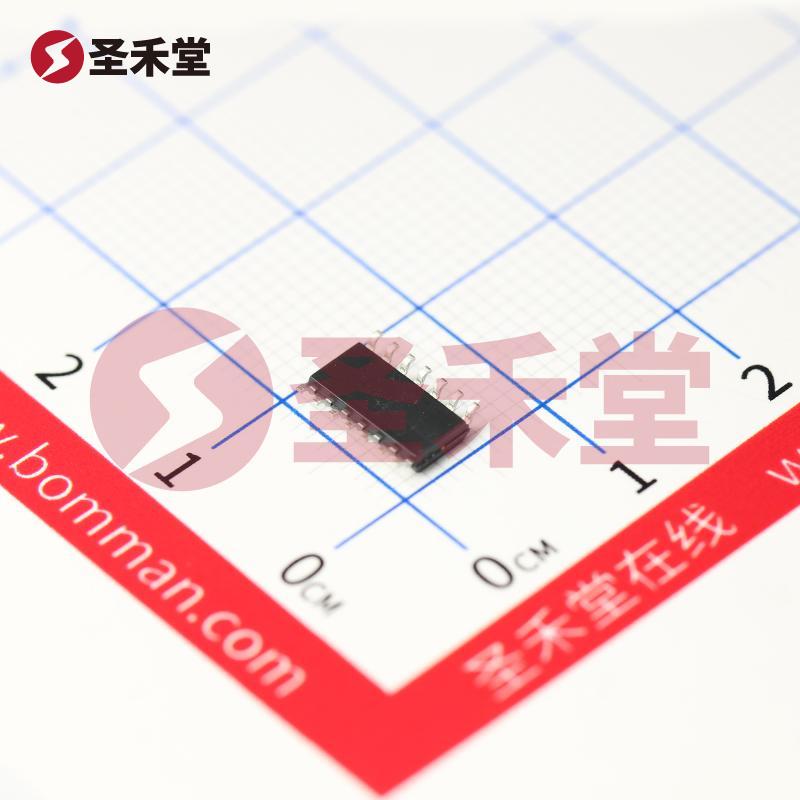

74LVC06AS14-13 采用表面贴装型(SMD)设计,封装类型为 14-SOIC。其封装尺寸为 14 引脚 SOIC(0.154吋,3.90mm宽),便于在各种印刷电路板(PCB)上实现高密度布局,节省空间并简化安装过程。尤其适合现代电子设备对体积和重量的严格要求。
74LVC06AS14-13 由于其高性能、低功耗的特点,被广泛应用于各类电子产品中,包括但不限于:
74LVC06AS14-13 是一款功耗低、响应快、环境适应能力强的逻辑反相器,其广泛的应用潜力和优越的性能使其成为现代电子设计中不可或缺的元件之一。无论是在控件设计、信号整形,还是其他逻辑控制功能的实现中,74LVC06AS14-13 都能为您的项目提供强有力的支持。选择 74LVC06AS14-13,助力您在电子设计的道路上迈上新的台阶。
