74AHC1G02SE-7

产品概述：74AHC1G02SE-7

一、概述

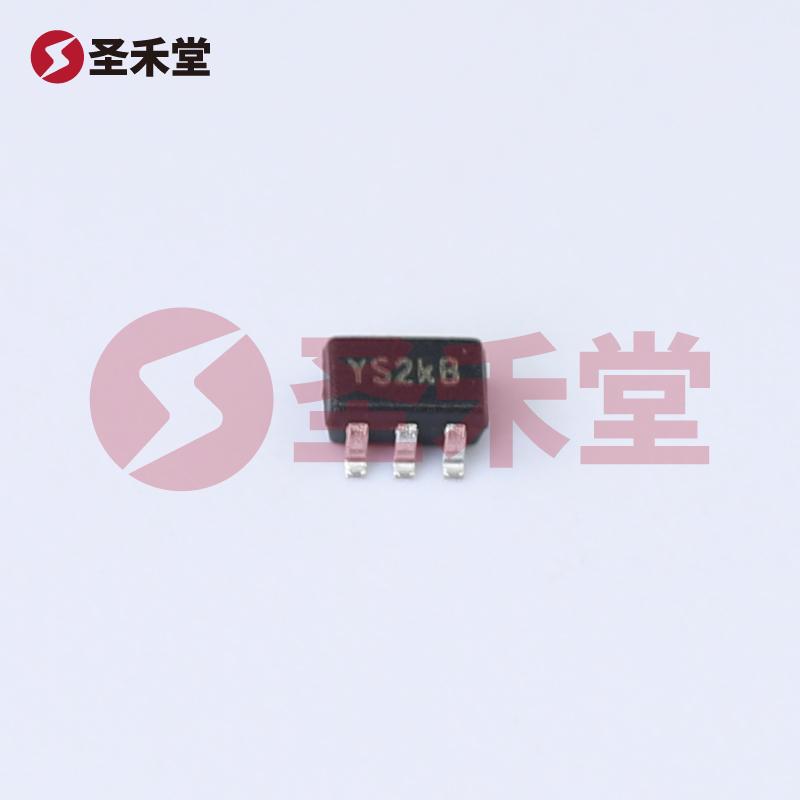

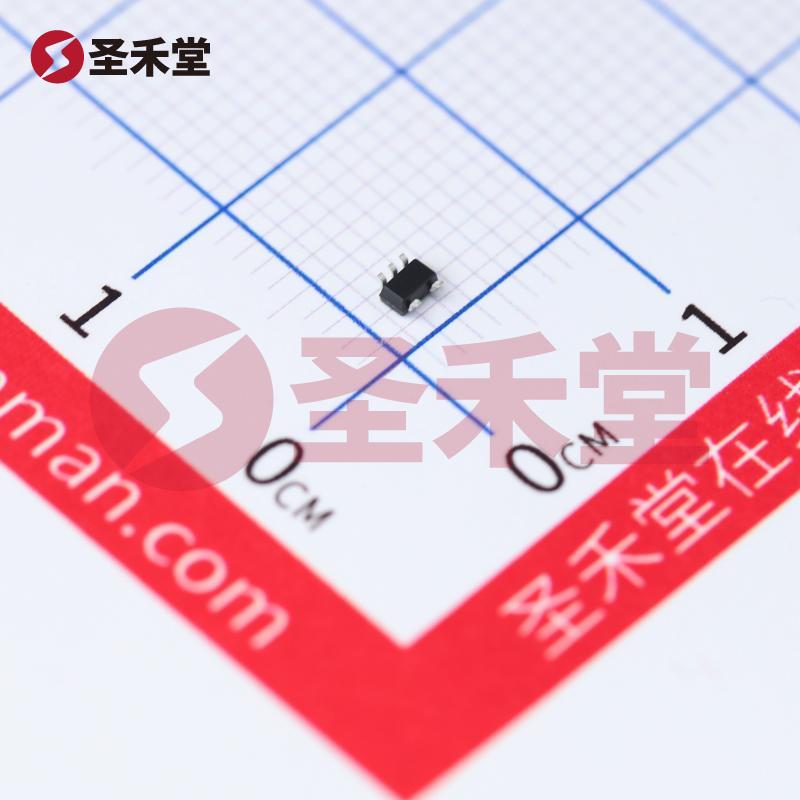

74AHC1G02SE-7 是一种高性能的或非门集成电路（IC），隶属于74系列逻辑器件。该产品由DIODES（美台）制造，采用SOT-353表面贴装封装，适用于各种数字逻辑电路应用。其设计旨在实现快速的信号处理，适应宽范围的工作电压和温度变化，适合在高性能和低功耗的电子设备中使用。

二、基本参数

1. 安装类型：表面贴装型（SMD），适合现代电子设备的小型化设计。
2. 逻辑电平：
   • 高电平范围：1.5V ~ 3.85V
   • 低电平范围：0.5V ~ 1.65V
3. 电压供电：支持2V ~ 5.5V的供电电压，使其能够在多种电源环境下稳定工作。
4. 输入数：该IC具有2个输入通道，能够实现两组信号逻辑运算。
5. 输出能力：其输出电流能力分别为8mA，适用于大多数常见应用需求。
6. 静态电流：最大静态电流为1µA，极大地减少了功耗，适合低功耗应用。
7. 最大传播延迟：在5V和50pF的负载条件下，最大传播延迟为7.5ns，反映出其快速的响应能力。
8. 工作温度：可在-40°C至125°C环境下可靠工作，适用于严苛的工业和汽车应用条件。
9. 电路数：仅包含1个或非门，满足基本逻辑运算需求。

三、应用场景

74AHC1G02SE-7 的应用范围广泛，涵盖了电子设备中的多个领域，包括但不限于：

1. 消费电子：如手机、平板电脑、智能家居设备等，利用其低功耗特点实现更长的电池使用寿命。
2. 工业控制：在自动化设备和控制系统中，作为高速逻辑电路的一部分，用于信号的简化和整合。
3. 通信设备：如路由器和交换机，处理高速信号转发和逻辑判断。
4. 汽车电子：在汽车控制单元中应用，尤其是在需要高可靠性和耐高温的场景下。

四、设计考虑

在使用74AHC1G02SE-7时，设计工程师需要考虑以下因素：

1. 电源管理：为确保稳定性，电源电压应在2V至5.5V之间，设计中必须注意功耗和热管理。
2. 信号完整性：在高速应用中，需要注意信号的完整性，合理布局PCB，避免干扰。
3. 工作温度：在高温或恶劣环境的应用中，务必遵循最大工作温度的限制，以保证IC的长期可靠性。

五、总结

74AHC1G02SE-7 是一款高性能、低功耗的或非门集成电路，其多样的工作电压和温度范围使其适合广泛的应用场景。凭借快速的响应时间和合理的输出能力，定义了其在现代电子产品中的重要地位。无论在消费电子、工业自动化还是汽车电子中，74AHC1G02SE-7 都展示了其卓越的性能和设计灵活性，是开发人员的理想选择。
