TPD1E1B04DPYR

产品概述：TPD1E1B04DPYR 瞬态抑制二极管

1. 产品简介

TPD1E1B04DPYR 是由德州仪器（Texas Instruments）生产的一款高性能瞬态抑制二极管（Transient Voltage Suppressor, TVS），旨在为敏感电子应用提供保护。这款二极管采用先进的表面贴装设计，封装类型为 X1SON-2（1x0.6 mm），适合现代小型化电子设备，能够有效防止电压尖峰和瞬态电压的影响。

2. 基本特性

• 双向通道: TPD1E1B04DPYR 是双向设计，使其能够在正负电压尖峰发生时都提供保护。
• 反向断态电压 (V_R): 本设备的反向断态电压典型值为 3.6V，最大值为 3.6V，能够在多种工作条件下维持稳定的保护性能。
• 击穿电压 (V_BR): 击穿电压的最小值为 6.4V，确保瞬态过电压干扰不会对后端电路造成损害。
• 最大钳位电压: 在不同的峰值电流下，钳位电压最大值为 8.5V，能够有效地限制并快速响应过电压事件。
• 峰值脉冲电流: 能够承受高达 6.3A 的峰值脉冲电流（基于 10/1000µs 的波形），在极端条件下保护电路组件。
• 功率 - 峰值脉冲: 本产品的峰值脉冲功率高达 50W，适合用于对抗各种电源和信号线路上的瞬态尖峰。

3. 应用场景

TPD1E1B04DPYR 被广泛应用于多种领域，包括但不限于：

• 通信设备: 在数据传输过程中，突发的电压变化可能会对设备造成损害，该器件能够保护通讯线路及其相关元件。
• 消费电子: 适用于手机、平板电脑和其他便携式设备，防止静电放电 (ESD) 和电压浪涌。
• 工业控制: 在工业环境中，电气设备可能会遭遇过电压现象，该器件能够提供必要的保护，提高系统的可靠性和稳定性。
• 汽车电子: 随着汽车技术的现代化，电子控制单元（ECU）对电压保护的需求日益增加，TPD1E1B04DPYR 能有效防止电转子及电源系统中的电压瞬变损伤。

4. 性能参数

• 工作温度范围: TPD1E1B04DPYR 的工作温度范围为 -40°C 到 125°C，使其能够在极端环境条件下稳定工作。
• 高频性能: 其在 1MHz 下的电容值为 1pF，确保高频信号所需的快速响应特性，为高速数据传输提供支持。

5. 设计考虑

在设计电路时，工程师应考虑该元件在电路中所处位置，并关注其与其他保护元件协同工作的能力。确保适当的布局和接地策略，以实现最佳的瞬态抑制效果。此类器件通常与电源过滤器、集成电路等其他保护元件并联使用。

6. 封装与安装

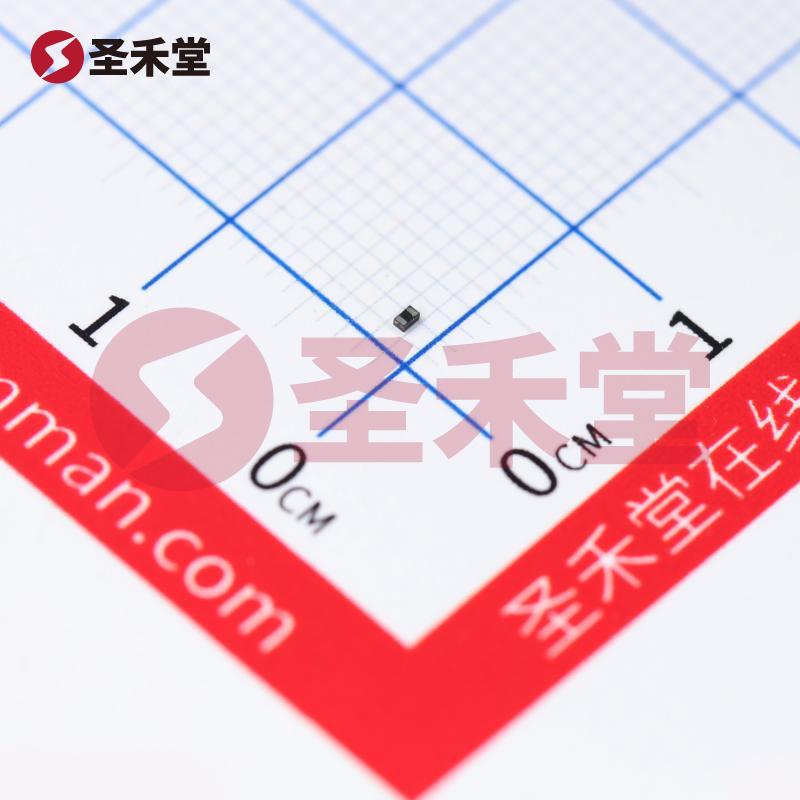

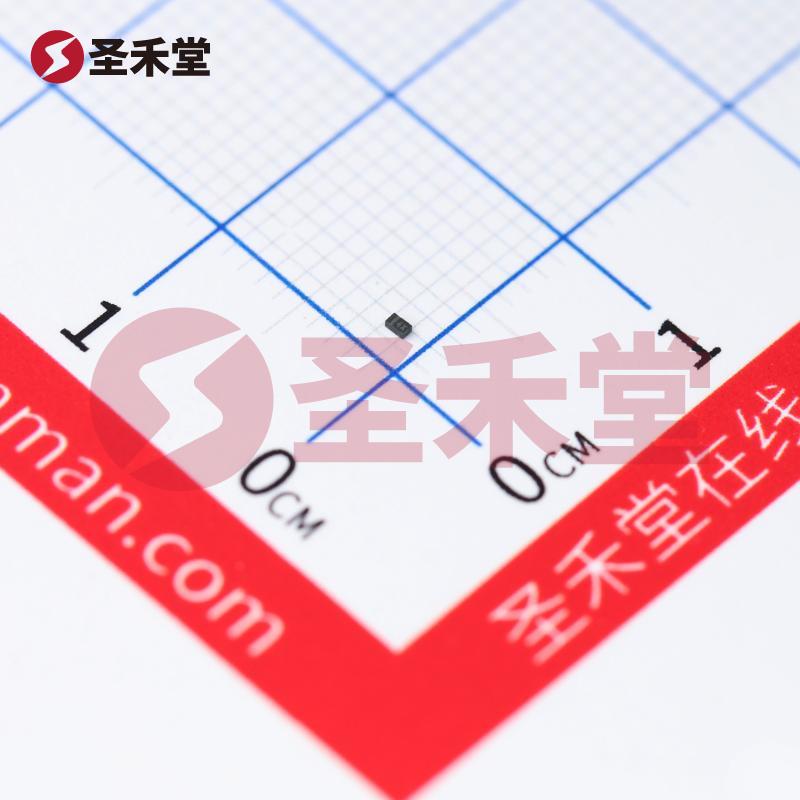

封装规格为 X1SON-2，这种小型表面贴装设计为自动化生产和高密度PCB布板提供了便利，适合各种现代电子设备的需求。同时，其小巧的尺寸为设计留出了更大的灵活性，使得设计工程师能够创造出更紧凑的电路。

7. 结论

TPD1E1B04DPYR 是一款极具性价比的瞬态抑制二极管，凭借其优异的电压保护特性和小巧的封装，广泛适用于各种电子设备。无论是在消费类电子、工业设备还是汽车电子领域，TPD1E1B04DPYR 都提供了可靠的保障，是任何 concerned 设计者推荐选用的保护元件之一。通过在产品设计中有效利用此类器件，可以大幅提升电子设备的抗干扰能力与使用寿命。
