BAV199DWQ-7-F

BAV199DWQ-7-F 产品概述

产品类型与特点

BAV199DWQ-7-F是一款由知名半导体公司DIODES（美台）生产的高性能表面贴装二极管，采用SOT-363封装。该元器件的主要特点是其具有广泛的应用范围，尤其是在高速电子电路中的整流和开关功能。BAV199DWQ-7-F采用了2对二极管串联的设计，方便了在相对紧凑的空间内实现多个二极管的高效集成。

主要参数

BAV199DWQ-7-F的主要参数包括：

• 电流 - 平均整流 (Io): 每个二极管的持续电流为140mA（DC），适合中小功率应用。
• 反向电压 (Vr): 最大DC反向电压为85V，展现了其在高压电路中的可靠性与应用灵活性。
• 正向电压 (Vf): 在50mA的电流下，其正向电压为1.1V，表明在工作状态下的能量损失较低，有利于提高系统的整体效率。
• 工作温度范围: -65°C至150°C的广泛工作温度使其能够在各种严苛环境中保持良好性能。
• 反向泄漏电流: 在75V下的反向泄漏电流<=5nA，显示出优越的反向隔离性能，可避免不必要的能量损耗。
• 反向恢复时间 (trr): 仅为3µs，足以满足高速开关应用的需求，降低开关损耗。

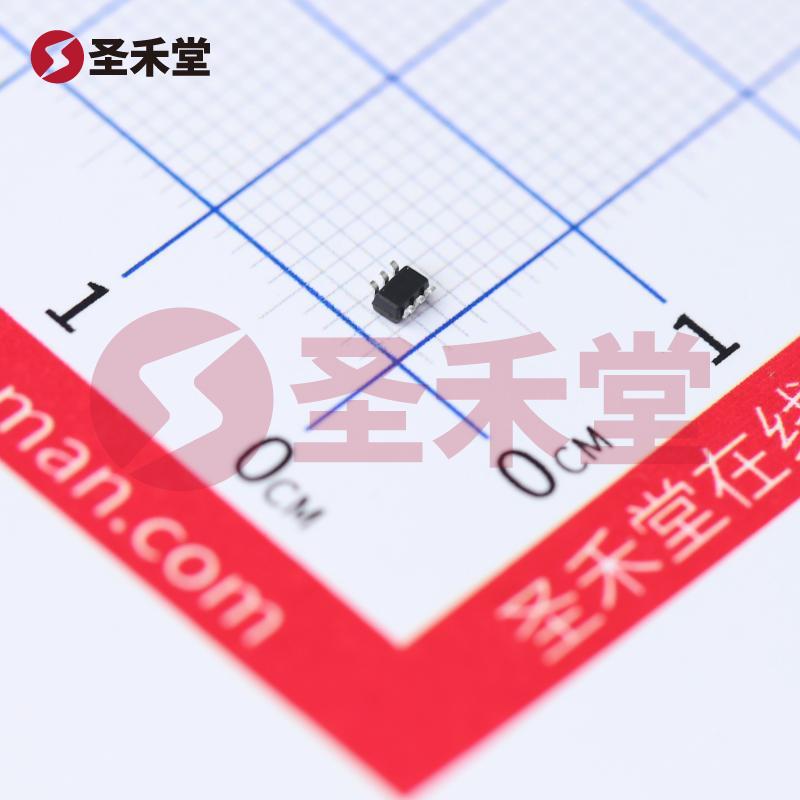

封装与安装

采用的SOT-363封装是一种小型化的表面贴装封装形式，适合于高密度电路板的使用。小型封装使得该二极管能够应用于诸如手机、便携式设备、消费电子以及其他需要空间优化的电子产品中，因此在现代电子产品设计中尤为重要。

应用领域

BAV199DWQ-7-F的应用非常广泛，主要包括：

1. 信号整流：由于其高频特性和小信号性能，该二极管可以用于各种信号整流电路，适合音频和视频信号处理。

2. 开关电路：在开关电源以及其他电源管理应用中可靠地提供快速的开关性能，降低开关损耗，提高能源效率。

3. 保护电路：由于其良好的反向电压特性，适用于反向极性保护、过压保护等多种保护电路，保护后级电路免受异常电流及电压的影响。

4. 高频应用：其反向恢复时间短，适合在高频率下工作，在快速信号切换的应用中表现优异。

总结

BAV199DWQ-7-F作为一款高效、可靠的二极管，凭借其优异的电气特性、紧凑的封装设计、广泛的应用领域，成为了现代电子设计中不可或缺的重要元件。适合各种工业、消费电子和高频电路应用，能够帮助工程师在设计中达到更高的性能标准。无论是在整流、开关还是保护应用中，BAV199DWQ-7-F都展现了其卓越的性能，是值得信赖的选择。
