74HC08S14-13

产品概述：74HC08S14-13

74HC08S14-13 是一款高性能的四路与门逻辑芯片，广泛应用于各种电子电路和数字逻辑设计中。作为一种广泛使用的基础逻辑元件，它的引入可以为设计者提供灵活、高效的方案，以满足不同的功能需求。以下是该产品的详细规格和应用场景。

逻辑功能与电气参数

74HC08S14-13 是由DIODES（美台）公司生产的四路与门逻辑器件。它具备以下主要电气特性：

• 逻辑类型：与门
• 电路数：4路
• 输入数：每路2个输入
• 供电电压范围：2V至6V，使其能够在多种电压环境中稳定工作
• 静态电流（最大值）：20µA，这意味着在无信号输入时，该器件消耗的电流非常低，有助于提高整体能效
• 输出电流：高电平和低电平输出电流均为5.2mA，适合驱动常见的负载
• 逻辑电平：
  • 低电平范围：0.5V至1.8V
  • 高电平范围：1.5V至4.2V

这些参数确保了在不同逻辑电平下的稳定操作，能满足多种电路设计需求。

性能特性

74HC08S14-13 的性能极具竞争力，具体如下：

• 最大传播延迟：在6V电压及50pF负载条件下，最大传播延迟为15ns。这表明该元件在高速数字信号处理中的优越表现，能够有效减少因信号延迟造成的系统时钟误差。
• 工作温度范围：设备可在-40°C至125°C的广泛温度范围内运行，适合于各种恶劣环境下的应用。

封装与安装

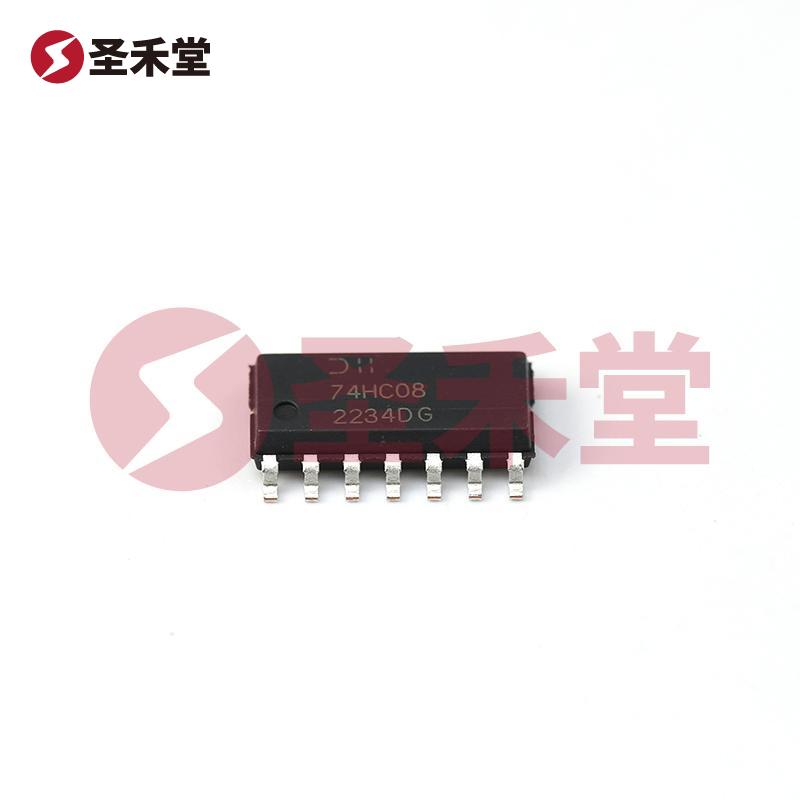

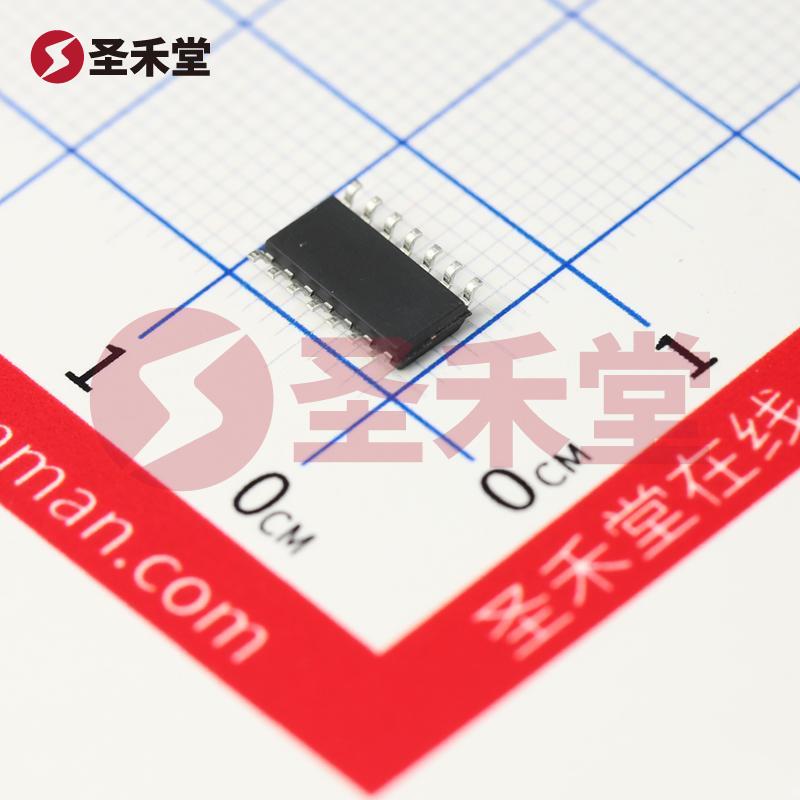

尤其值得注意的是，该芯片采用表面贴装型封装（SO-14），尺寸为14-SOIC（0.154"，3.90mm宽），这一设计降低了安装空间的需求，使其适合现代小型化电子产品。此外，表面贴装技术（SMD）还能够改善产品的机械强度和抗震性能，适合自动化生产线的高效贴装。

应用领域

74HC08S14-13 的应用场景非常广泛，包括但不限于以下领域：

1. 通信设备：在数字信号处理、信号合成等方面发挥重要作用。
2. 消费电子：如遥控器、家电中的逻辑控制。
3. 工业控制：作为逻辑控制单元，参与自动化设备的控制与检测。
4. 汽车电子：用于车载电子控制单元，包括传感器数据处理、信号转发等。

小结

作为一款性能卓越的逻辑器件，74HC08S14-13凭借其出色的速度、低功耗和广泛的工作温度范围，成为电子设计工程师的优选元件。无论是在高频应用中还是在静态电路中，这款与门逻辑器件都展现了极大的灵活性和可靠性，能够满足现代电子设备的多样化需求。

在设计和选用逻辑器件时，74HC08S14-13无疑是一个值得考虑的高效解决方案，其优越的电气特性和合理的封装设计帮助用户轻松实现各种复杂的逻辑功能。
