DMMT3904WQ-7-F

DMMT3904WQ-7-F 产品概述

1. 产品简介

DMMT3904WQ-7-F是一款高性能的NPN型晶体管，其设计方案以优越的电气特性和高可靠性为核心目标。该元器件适用于多种电子电路，尤其是在低功率应用中表现出色。采用SOT-363封装，使得DMMT3904WQ-7-F特别适合于空间受限的电路设计。

2. 主要参数

• 晶体管类型：NPN (双)
• 最大集电极电流 (Ic)：200mA
• 最大集射极击穿电压 (Vceo)：40V
• 饱和压降 (Vce(sat))：300mV @ Ic = 5mA; 50mA
• 直流电流增益 (hFE)：最小值为100，测试条件下Ic = 10mA，Vce = 1V
• 功率耗散 (Pd)：最大值为200mW
• 工作频率：300MHz
• 工作温度范围：-65°C 至 150°C (TJ)

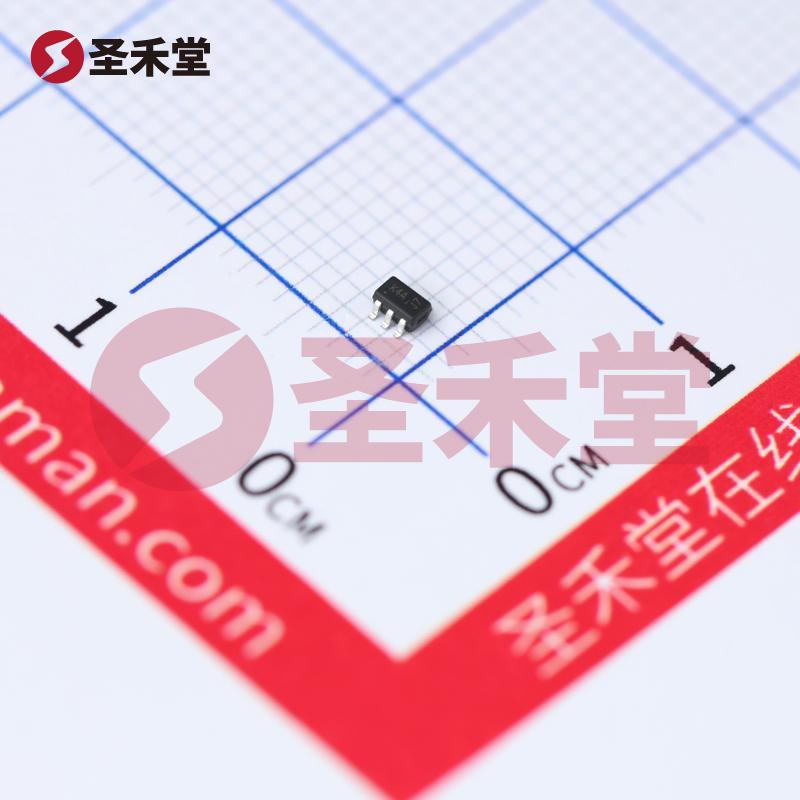

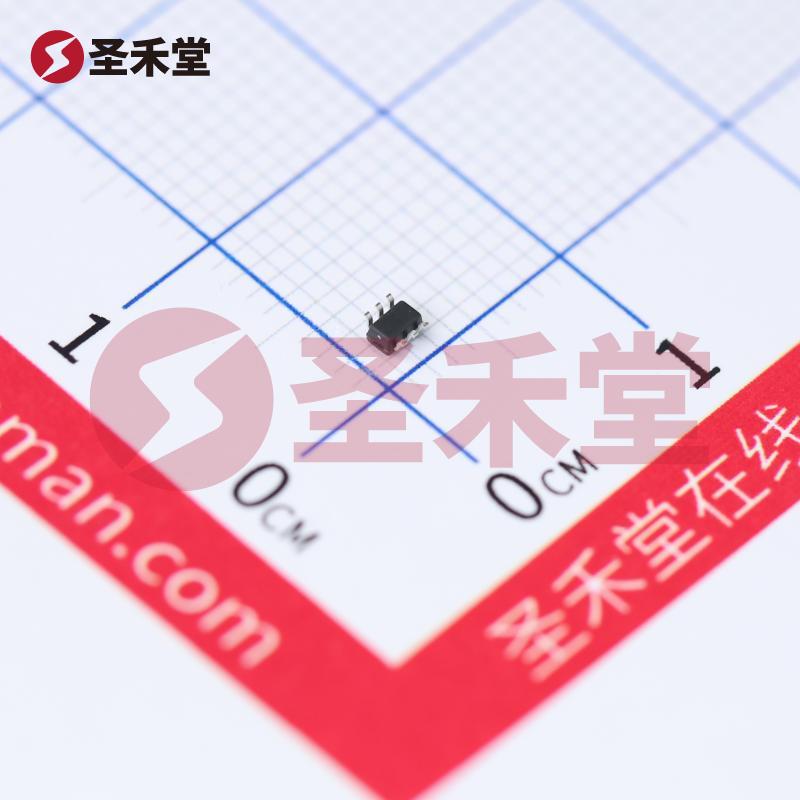

3. 封装特性

DMMT3904WQ-7-F采用SOT-363表面贴装封装，体积小巧，适合自动化生产。该封装不仅能够提升生产效率，还能在保证性能的前提下节省电路板的空间，使得更复杂的电路设计变得可行。

4. 应用领域

该型号晶体管广泛应用于各类电子设备中，例如：

• 小型音频放大器
• 开关电路
• 驱动电路
• RF放大器
• 低功耗功率管理
• 通信设备

其优越的频率响应和稳定性，使得DMMT3904WQ-7-F非常适合用于高速开关及放大电路，进一步增强了其在现代电子应用中的重要性。

5. 性能优势

• 高电流增益：在较小的输入电流下，可以管理更高的集电极电流，非常适合放大应用。
• 低饱和压降：在负载较大的环境中能有效降低功耗，提升整体电路效率。
• 宽广的工作温度范围：使得该元件在极端环境中仍保持良好性能，满足各种工业以及机械应用的需求。
• 良好的频率特性：提升了该元件在高频开关及信号放大应用中的表现。

6. 典型电路应用

DMMT3904WQ-7-F的使用场景通常可通过以下两种电路模式进行说明：

• 放大电路：在模拟信号处理的场合，利用较小的输入信号控制较大的输出信号。
• 开关电路：在数字电路中，通过基极控制实现集电极到发射极的导通与切断，实现数字高低电平的转换。

7. 采购与供应

DMMT3904WQ-7-F元器件由DIODES（美台）公司生产，其产品可通过多个电子元器件分销商获取。这款晶体管因其优秀的性能及可靠性，已被广泛认可，并在全球市场得到积极应用。

8. 结论

DMMT3904WQ-7-F是一款集高性能、小型化及广泛适用性于一体的NPN型晶体管。其特点使其成为任何高度集成电子设计的理想选择，无论在通信、音频放大还是其他电子应用领域，DMMT3904WQ-7-F的表现均不容小觑。随着技术的不断发展与进步，该款晶体管必将在未来的电子设备中继续发挥出色的作用。
