DRTR5V0U4LP16-7

产品概述：DRTR5V0U4LP16-7 TVS二极管

概述

DRTR5V0U4LP16-7是一款高性能、低容量的TVS（瞬态电压抑制）二极管，专为电源线路保护而设计。它的主要功能是保护敏感电子设备免受高电压瞬态（如电涌和ESD）带来的潜在损害。这款TVS二极管适用于多种应用，包括消费电子、通信设备、工业控制以及汽车电子等领域，能够为需要高可靠性和稳定性的系统提供有效的保护。

技术规格

1. 类型：该产品为转向装置（轨至轨），适用于多种复合输入和输出配置。
2. 单向通道：拥有四个单向通道，可以同时对多个线路提供保护。
3. 电压特性：
   • 反向断态电压（Vr）典型值为5.5V，最大限度不超过6V。
   • 击穿电压（Vbr）最小值为6V，确保在过电压情况下迅速可靠地反应。
   • 不同Ipp时，电压箝位最大值可达到12V，有效防止过电压对设备的损坏。
4. 脉冲电流处理能力：在10/1000µs的脉冲宽度下，产品能够承受高达1A的峰值脉冲电流，满足各种瞬态保护需求。
5. 电容特性：在1MHz频率下，电容值为1pF，这使得该器件在高清晰度信号传输时几乎不引入额外干扰，确保信号的完整性。
6. 工作温度范围：该TVS二极管能够在-55°C至150°C的广泛温度范围内稳定工作，适合严格的工业和汽车应用环境。
7. 安装类型：采用表面贴装型设计，便于在现代电子设备中进行高密度组装。

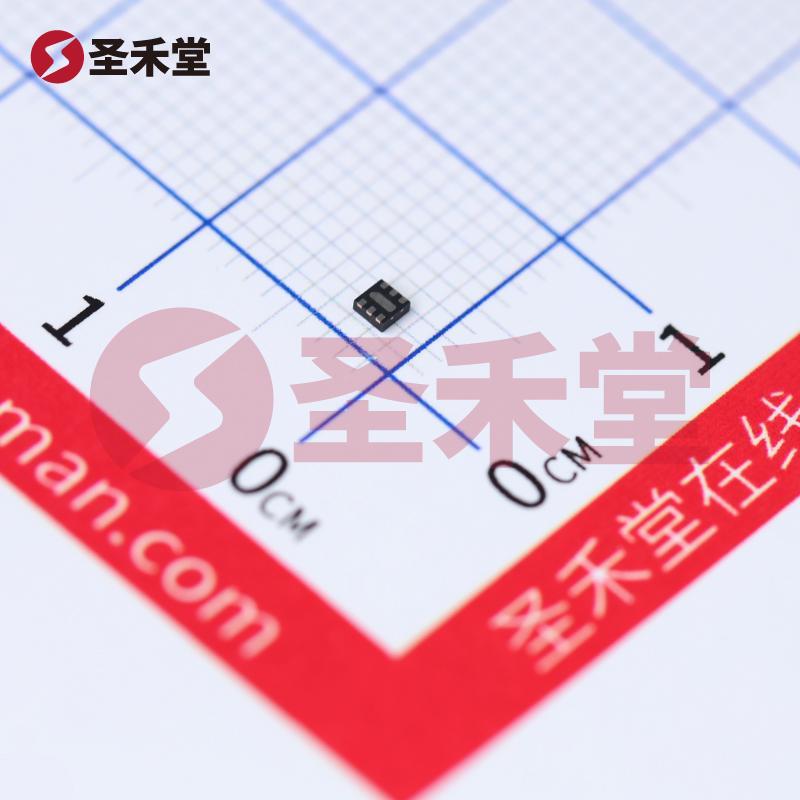

8. 封装：DRTR5V0U4LP16-7采用U-DFN1616-6封装，有效降低安装空间，同时保证良好的散热性和电气性能。

应用场景

1. 消费电子：在移动设备、平板电脑、笔记本电脑和其他消费类电子产品中保护数据线、充电口以及电源线路，防止数据丢失和设备损坏。

2. 通信设备：在基站、路由器和其他通信基础设施中，DRTR5V0U4LP16-7能够有效保护信号和电源线路，防止因雷击或电涌引起的故障。

3. 工业控制：在PLC（可编程逻辑控制器）、传感器和执行器等设备中，提供瞬时电压保护，增强设备的稳定性和可靠性。

4. 汽车电子：在汽车电子系统中，如车载信息娱乐系统、发动机控制单元等，提供抗干扰和过电压保护，提升整个系统的防护能力。

优势

• 高可靠性：由于具备优越的耐高温性能和良好的电气特性，DRTR5V0U4LP16-7在各种复杂环境下均能保持高效运行。
• 小尺寸：超小的封装尺寸为紧凑型设计提供了便利，适应现代电子产品对小型化的需求。
• 优异的响应速度：快速的响应时间确保器件能在瞬态事件发生后迅速抑制电压，保护下游电路的安全。

结论

DRTR5V0U4LP16-7是一款专为满足现代电子应用需求设计的高性能TVS二极管，它以优越的瞬态电压抑制能力、宽广的工作温度范围及小巧的封装形式，成为保护线路安全的重要选项。在设计任何希望提高可靠性的电子系统时，考虑使用DRTR5V0U4LP16-7是一种明智的选择。
