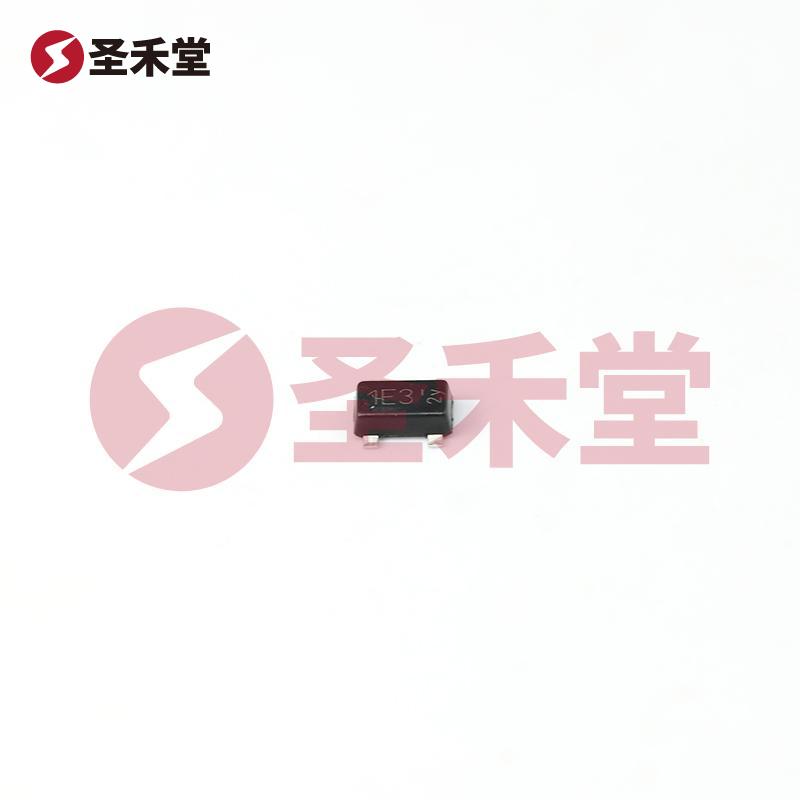

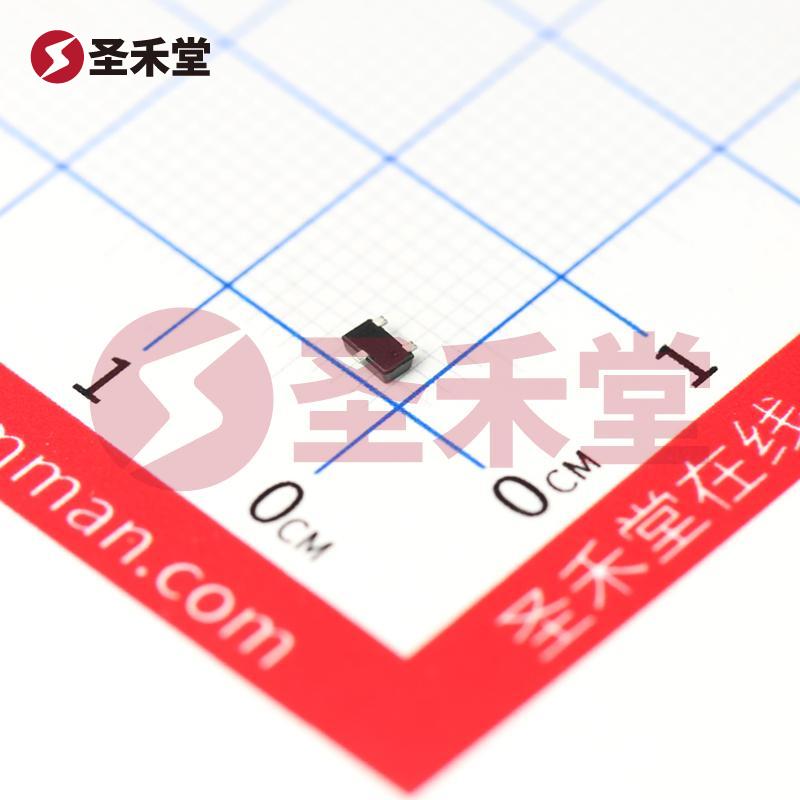

ZXTN19020DFFTA
ZXTN19020DFFTA参数
| 晶体管类型 | NPN | 电流 - 集电极 (Ic)（最大值） | 6.5A |
| 电压 - 集射极击穿（最大值） | 20V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 190mV @ 180mA，6.5A |
| 电流 - 集电极截止（最大值） | 50nA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 100mA，2V |
| 功率 - 最大值 | 1.5W | 频率 - 跃迁 | 160MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | SOT-23-3 扁平引线 | 供应商器件封装 | SOT-23F |
ZXTN19020DFFTA手册
ZXTN19020DFFTA概述
产品概述：ZXTN19020DFFTA
概述
ZXTN19020DFFTA 是一款高性能的 NPN 型双极晶体管，专为高频和高效能应用设计。该产品具有极优的电流增益及低饱和压降，非常适合于开关电路、放大电路以及其他需要快速切换和高效率的电子设备中。其优异的参数使其在现代电子产品中成为一个理想的选择。
主要特性
高集电极电流能力：ZXTN19020DFFTA 的最大集电极电流（Ic）可达 6.5A，适用于需要较大电流承载的应用场景，如电源管理和功率放大电路。
优质击穿电压：该晶体管的集射极击穿电压（Vce）最大值为 20V，能够保证其在各种操作条件下的稳定性及可靠性。
低饱和压降：在不同的电流条件下，ZXTN19020DFFTA 展现出优异的 Vce 饱和压降特性，其最大值为 190mV（在 180mA 和 6.5A 时），这意味着它在饱和状态下将使能量损耗降至最低，提高整体能效。
高 DC 电流增益：在 100mA、2V 的条件下，该器件提供了最低 300 的直流电流增益（hFE），保证放大电路的性能，并提供充足的增益以驱动后续电路。
低漏电流：产品的集电极截止电流最大值为 50nA（ICBO），表示在关闭状态下导致的能耗极小，可有效延长设备的使用寿命和提高系统的整体效能。
宽广的工作温度范围：ZXTN19020DFFTA 的工作温度范围为 -55°C 至 150°C，确保了其在不同环境条件下的稳定性，适宜用于航空航天、汽车电子等高要求场合。
高频特性：其跃迁频率为 160MHz，适合应用于高频率的开关和放大电路，满足现代高速电子设备的需求。
封装与安装
ZXTN19020DFFTA 采用了 SOT-23F 封装，这种表面贴装型封装方式提供了较小的占板面积，从而适合用于空间受限的电子设备。其扁平引线设计方便自动化贴片和焊接工艺，使得生产效率大大提高。
应用领域
ZXTN19020DFFTA 广泛应用于多个领域，包括但不限于：
- 电源管理：作为开关元件在 DC-DC 转换器、线性稳压器中。
- 音频放大器：在音频信号处理及增强需求中，ZXTN19020DFFTA 提供了出色的放大功能。
- 射频应用：在无线通信设备中用作高频开关。
- 汽车电子：为汽车控制系统提供稳定的驱动和开关能力。
- 电机驱动：用作电机控制系统中的开关频率元件。
总结
ZXTN19020DFFTA 是一款在电流、频率以及温度等多个方面具有优异性能的 NPN 晶体管，凭借其卓越的参数，加之小巧的封装设计，使其在现代电子产品设计中占据了一席之地。无论是在高功率应用还是高频电子电路中，ZXTN19020DFFTA 都是一个值得信赖的选择。随着技术的进步，其在各类电子应用中的需求将继续增长，展现出广阔的市场前景。
