I/O 数 | 23 | 电压 - 供电 (Vcc/Vdd) | 1.8V ~ 5.5V |
外设 | 欠压检测/复位,POR,PWM,WDT | 程序存储容量 | 8KB(4K x 16) |
振荡器类型 | 内部 | 连接能力 | I²C,SPI,UART/USART |
速度 | 20MHz | EEPROM 容量 | 512 x 8 |
工作温度 | -40°C ~ 85°C(TA) | 数据转换器 | A/D 6x10b |
核心处理器 | AVR | 内核规格 | 8 位 |
安装类型 | 通孔 | 程序存储器类型 | 闪存 |
RAM 大小 | 1K x 8 |
ATmega88PA-PU 产品概述

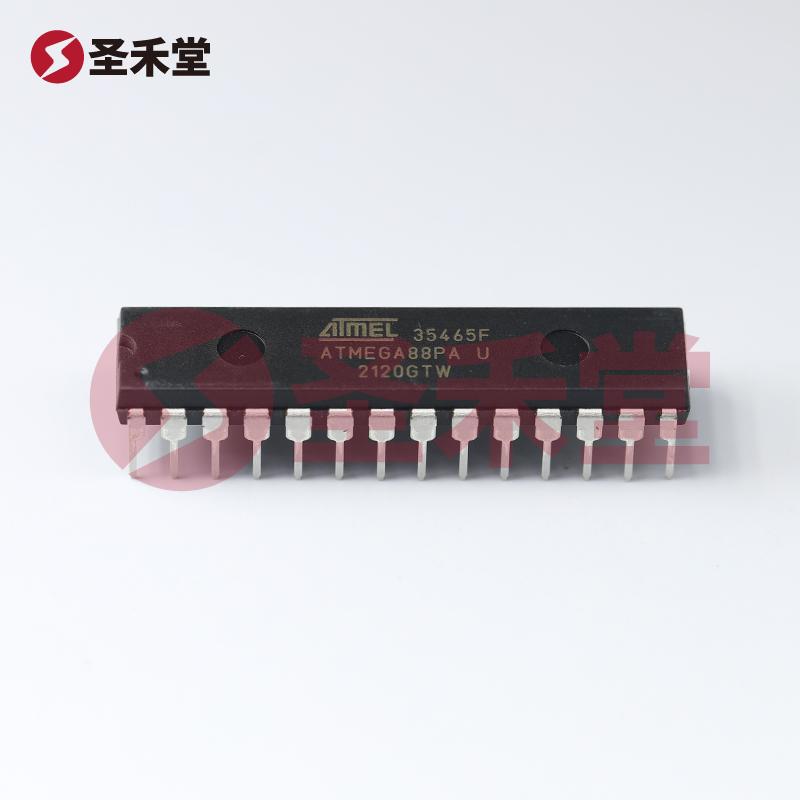

ATmega88PA-PU是由美国微芯科技(Microchip Technology Inc.)推出的一款功能强大、应用广泛的8位单片机(MCU),涵盖了众多现代电子产品所需的核心功能和外部连接能力。采用28-PDIP封装(双列直插封装),其紧凑的尺寸使得ATmega88PA-PU能够方便地集成到各种电路板设计中。
基本特性与性能参数
ATmega88PA-PU的核心处理器基于AVR架构,工作频率可达20MHz,支持广泛的电源电压范围(1.8V至5.5V),使得该微控制器能够在不同的电源环境下正常运行,适用于从低功耗应用到高性能应用的各种场景。其I/O引脚数量为23,这使得用户可以实现相对复杂的控制逻辑和外部接口。
在存储方面,ATmega88PA-PU提供了8KB的闪存用于程序存储(4K x 16),1KB的RAM用于数据存储,以及512x8的EEPROM,用于持久化存储配置信息和用户数据。这种存储结构为开发人员提供了足够的空间来实现各种应用程序,同时确保了其数据的可靠性与稳定性。
外设与连接能力
ATmega88PA-PU内置一系列实用的外设,包括欠压检测(Brown-out Detection, BOD)、上电复位(Power-on Reset, POR)、脉宽调制(PWM)以及看门狗定时器(Watchdog Timer, WDT),这些特性对于嵌入式系统的可靠性和稳定性至关重要。此外,该微控制器支持多种通信接口,包括I²C、SPI和UART/USART,能够轻松与其他设备进行数据传输和通信,扩展了其在各种应用中的灵活性。
数据转换器
该单片机还配备了6通道、10位的模数转换器(A/D Converter),支持多种模拟信号的转换,适用于传感器数据读取、信号处理等应用。这使得ATmega88PA-PU能够在需要数字化模拟信号的项目中大显身手,尤其是在环境监测、智能家居以及工业控制等领域。
工作温度和应用环境
ATmega88PA-PU的工作温度范围为-40°C至85°C,适用于各种苛刻环境下的应用设计,这一点使得它在汽车电子、工业设备、消费电子以及物联网设备等高要求的领域中得到了广泛应用。无论是低温还是高温环境,该微控制器均能保持稳定的性能。
开发与实现
由于其开放的架构和丰富的社区支持,开发者能够利用现有的Arduino平台进行快速原型设计和开发,这大大降低了学习和使用的门槛。配合Microchip官方提供的开发工具和IDE(如MPLAB和 XC8 编译器),用户可以方便地进行程序编写、调试和上传,提升了开发效率。
总结
ATmega88PA-PU作为一款高度集成的8位单片机,其丰富的功能和灵活的应用场景使其成为电子设计中的一个无可替代的选择。无论是用于简单的控制任务还是复杂的系统应用,它都能够提供所需的性能和可靠性,因此在工程师的设计中占据了重要的一席之地。无论是教育、工业自动化,还是消费类电子产品,ATmega88PA-PU都能满足广泛的应用需求,展现出其独特的价值。
