SMAJ43CA-13-F

SMAJ43CA-13-F 产品概述

一、产品简介

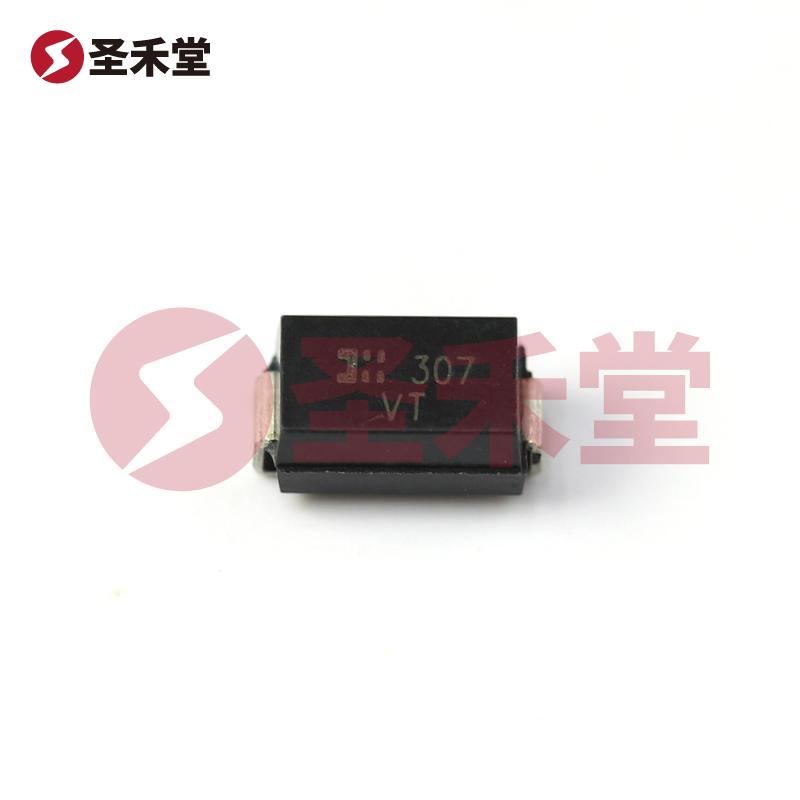

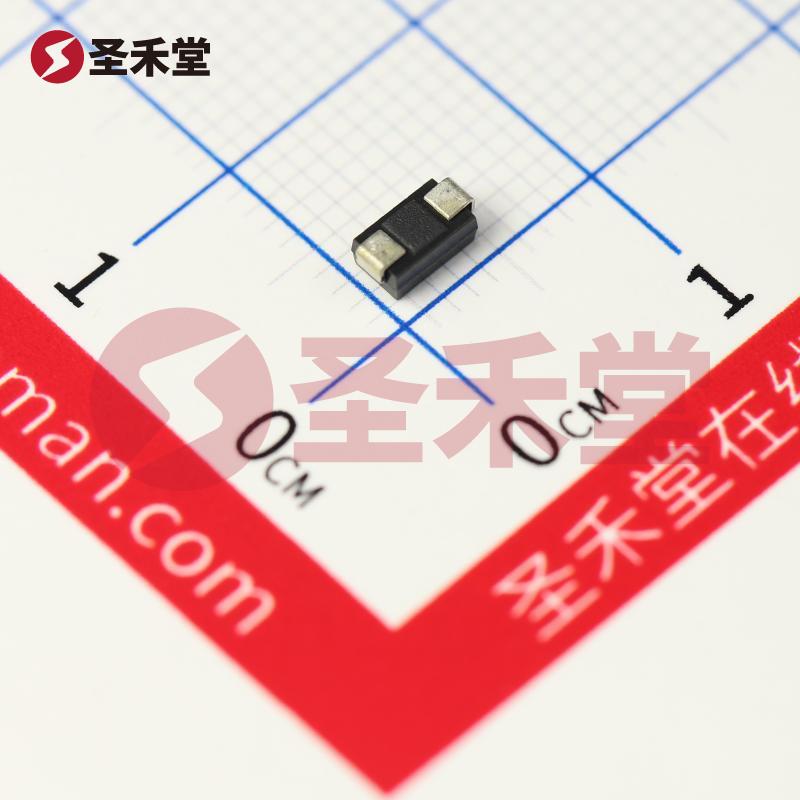

SMAJ43CA-13-F 是一款由 DIODES（美台）公司生产的双向齐纳瞬态电压抑制二极管（TVS）。它专为保护敏感电子元器件免受过电压和瞬态电压冲击而设计。该器件采用表面贴装型（SMD）封装，适用于各种电子电路的瞬态电压保护应用，如通信、计算机、汽车和家用电器等领域。

二、规格参数

• 类型: 齐纳二极管
• 双向通道: 1
• 电压 - 反向断态（典型值）: 43V
• 电压 - 击穿（最小值）: 47.8V
• 不同 Ipp 时电压 - 箝位（最大值）: 69.4V
• 电流 - 峰值脉冲 (10/1000µs): 5.7A
• 功率 - 峰值脉冲: 400W
• 电源线路保护: 无
• 应用: 通用
• 工作温度: -55°C ~ 150°C（TJ）
• 安装类型: 表面贴装型
• 封装/外壳: DO-214AC，SMA
• 供应商器件封装: SMA

三、主要特点

1. 高反向击穿电压: SMAJ43CA-13-F 提供典型的反向断态电压为 43V，最小击穿电压达 47.8V。这确保了它可以在电源电压波动时保持稳定，保护后端电路。

2. 快速响应时间: 此组件能够快速响应瞬态过电压，确保瞬态电流不影响负载，防止潜在的损坏。其峰值脉冲电流为 5.7A，满足各种快速瞬态事件下的保护需求。

3. 小型化与高功率处理能力: 采用 SMA 封装形式，体积小巧，便于在空间受限的应用中使用，同时其峰值功率可达 400W，适合各种高功率电路的保护。

4. 宽温度范围: SMAJ43CA-13-F 的工作温度范围为 -55°C 到 150°C，保证了在极端环境下的可靠性。

5. 双向设计: 由于其双向特性，适合多种应用场景的瞬态电压保护，特别是在与交直流电源相结合的电路中。

四、应用领域

SMAJ43CA-13-F 适用于需要额外电压保护的各种电子设备，主要应用包括：

• 通信设备: 保护数据及信号线路，避免高电压瞬态干扰。
• 汽车电子: 提高车辆电气系统的抗干扰能力。
• 计算机和消费类电子产品: 保护主板、CPU 和其他关键组件，防止静电放电（ESD）或电源浪涌。
• 工业控制应用: 在机械控制、传感器和自动化设备中应用，提升系统的整体可靠性。

五、总结

SMAJ43CA-13-F 是一种高效、可靠的瞬态电压抑制器件，以其优良的电气性能和坚固的设计，使其成为众多电子应用中不可或缺的一部分。无论是在工业应用还是消费电子中，它都能够有效地防护电路，延长设备寿命，提升系统的稳定性。选择 SMAJ43CA-13-F，您能够为您的设计增加一层财务与功能上的双重保障。
