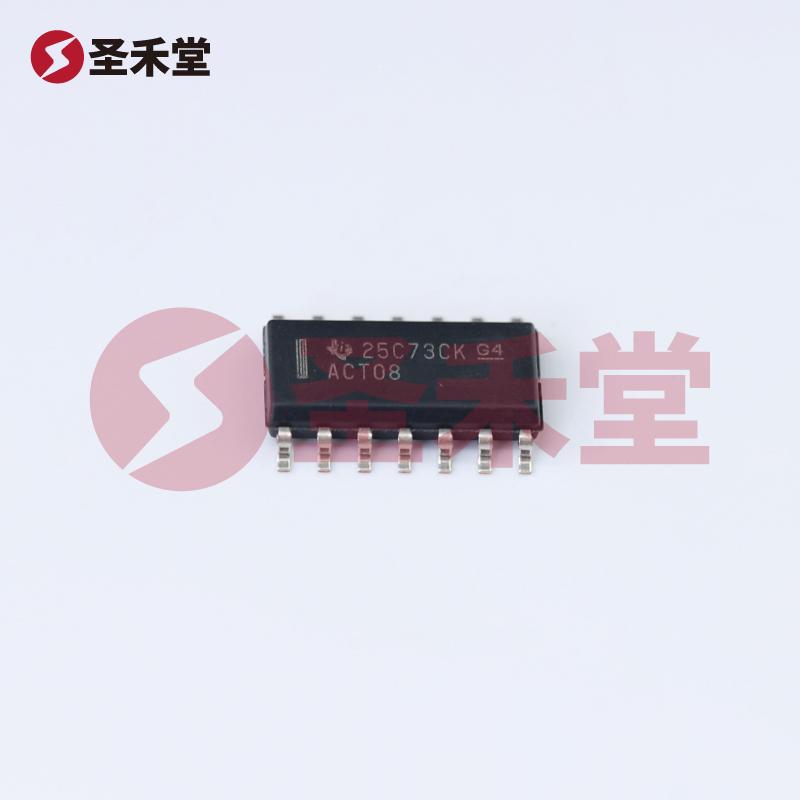

SN74ACT08DR

SN74ACT08DR 产品概述

一、产品简介

SN74ACT08DR 是由德州仪器（Texas Instruments，简称 TI）生产的一款四通道与门集成电路（IC），采用表面贴装型（SMD）14-SOIC封装。其设计旨在为数字电路提供高效、可靠的逻辑运算解决方案，具有较低的功耗和较快的操作速度，特别适用于需要低电压逻辑控制的系统。

二、基本特性

1. 逻辑类型：SN74ACT08DR 是一个与门（AND gate）集成电路，包含四个独立的与门通道。每个通道都可用于组合输入信号，以生成相应的输出逻辑信号。与门的特性是仅当所有输入均为高电平时，输出信号才为高电平，这使其在逻辑运算和数字电路设计中非常常用。

2. 工作电压：该IC可在4.5V至5.5V范围内稳定工作，适合大多数标准逻辑电路的供电需求。

3. 逻辑电平：

   • 高电平逻辑阈值：≥2V
   • 低电平逻辑阈值：≤0.8V 这使其能够方便地与其他TTL或CMOS逻辑器件连接。

4. 输入与输出电流：

   • 最大静态电流：2µA，确保在待机状态下的功耗极低。
   • 输出电流能力：24mA，足以驱动多种负载。

5. 传播延迟：在5V供电、50pF负载条件下，最大传播延迟为9ns，支持高速数据处理的场合，适合对延迟要求较高的应用。

6. 工作温度范围：该IC的工作温度范围在-40°C至85°C之间，能够适应各种严苛的工作环境，包括工业和汽车等应用。

三、应用场景

SN74ACT08DR 可广泛应用于多种数字电路和逻辑控制系统。以下是一些典型的应用场景：

1. 嵌入式系统：在现代嵌入式系统中，常常需要对输入信号进行逻辑控制，该IC可以有效地处理多个输入信号。

2. 计算机和周边设备：在计算机的输入输出接口、电源管理模块中，SN74ACT08DR 可作为逻辑处理单元，进行信号整合和控制。

3. 自动化控制：在工业自动化设备中，该IC可以用于控制继电器、阀门等执行器，实现对设备的真正自动化管理。

4. 通信设备：在数据通信设备中，使用与门进行同步/异步信号的组合处理也是非常常见的。

5. 汽车电子：由于其广泛的工作温度范围和低功耗特性，非常适合在汽车电子控制单元中使用，例如在安全系统、动力系统等领域。

四、产品优势

1. 功耗低：极低的静态电流使得在待机状态下可以节省大量能耗，延长电池寿命。

2. 高速运算：快速的传播延迟满足高频电路需求，让系统反应时间更加灵敏。

3. 高兼容性：逻辑电平与广泛使用的TTL和CMOS逻辑兼容，为多种系统的集成提供了便利。

4. 可靠性强：德州仪器的优良制造工艺及严格的质量控制措施，确保了产品的稳定性与可靠性。

五、总结

SN74ACT08DR 是一款功能强大、性能稳定的四通道与门集成电路，适用于多种数字电路应用。它不仅具备低功耗、高速操作和广泛的工作电压范围，还能在不同的温度下可靠运行。随着电子技术的发展，SN74ACT08DR 将在更多创新应用中大放异彩，是设计师和工程师们实现项目成功的理想选择。
