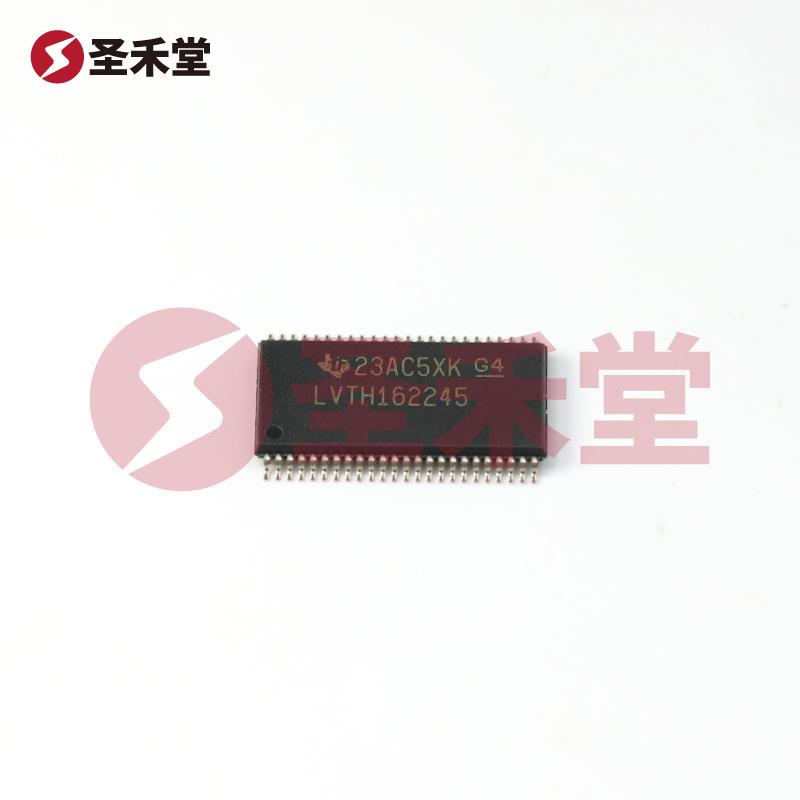

SN74LVTH162245DGGR

SN74LVTH162245DGGR 产品概述

SN74LVTH162245DGGR是德州仪器（Texas Instruments, TI）推出的一款高性能逻辑收发器，采用表面贴装型封装（48-TSSOP），适用于多种电子系统的通信接口和信号转换。该器件的最大的特色是其强大的缓冲与驱动能力，结合了八位双向数据通路与可选择性三态输出，使其在分布式系统和高速数据通信中具有广泛应用。

逻辑类型与功能特性

该型号的逻辑类型为非反相收发器，能够在两个数据总线之间实现灵活的、双向的数据传输。SN74LVTH162245DGGR可配置为输入或输出，每个收发器模块均可承载8位数据。因此，该器件实质上整合了两组8位逻辑单元，提供数据缓冲、驱动和转换的功能。

其三态输出设计使得多个SN74LVTH162245DGGR器件可以并联使用，从而实现更加复杂的系统构建。三态输出模式允许器件在某个时刻有效输出信号，而在其他时刻则进入高阻态，避免信号冲突，这一点在多路复用数据线或共享总线的场合尤为重要。

电气特性

该器件的工作电压范围为2.7V至3.6V，适配现代数字系统的低功耗设计要求。输出电流方面，SN74LVTH162245DGGR能够在高电平和低电平输出下各提供12mA的电流，另外在某些特定模式下，输出电流可达到32mA和64mA，这使得它可以有效驱动更大负载，适合多种应用场景。

在工作温度方面，其范围为-40°C至85°C，确保在恶劣环境下的可靠性和性能表现。这样的温度范围意味着该器件适合用于工业、汽车及其他对环境要求较高的应用领域。

封装与安装

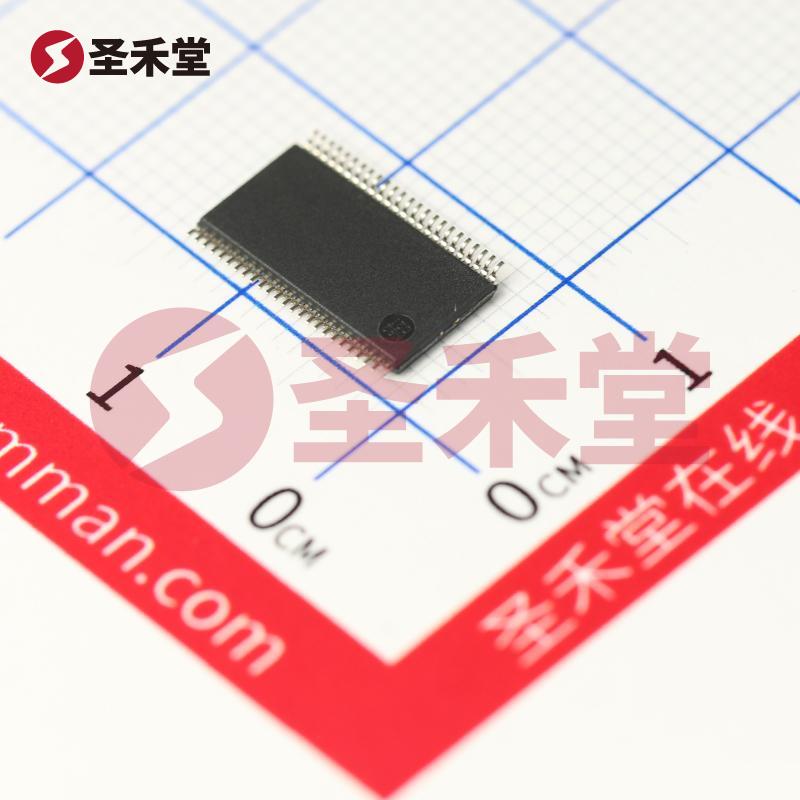

SN74LVTH162245DGGR采用48-TSSOP封装，外形尺寸为0.240英寸（6.10mm宽），该封装类型适合表面贴装技术（SMT），适应现代电路设计需要占用更小的空间。48-pin的布局在设计时提供更大的灵活性，使得设计工程师能够在紧凑的PCB上实现复杂的功能。

应用领域

由于其高性能的信号完整性和耐环境性能，SN74LVTH162245DGGR可以广泛应用于多种领域，包括但不限于：

1. 计算机系统：在中央处理器和外设之间进行数据传输的收发器。
2. 通信设备：在各种通信网络（如以太网协议）中作为数据接口。
3. 消费电子：在电视机、音响等家用电器中实现数据交互。
4. 汽车电子：用于车载网络系统中的信号调节和转发。

总结

综上所述，SN74LVTH162245DGGR是一款功能强大的非反相收发器，凭借其卓越的电气特性和灵活的应用场景，成为许多设计中的重要组成部分。德州仪器作为该器件的制造商，以其正规完善的设计和生产流程，确保了产品的质量与可靠性，为设计师提供了解决方案，有效满足现代电子产品对高性能、低功耗和高集成度的需求。无论是在工业，汽车，还是通信领域，SN74LVTH162245DGGR都将充分发挥其优势，助力电子设计的创新与发展。
