STM6822RWY6F

STM6822RWY6F 产品概述

一、引言

STM6822RWY6F 是意法半导体（STMicroelectronics）推出的一款高性能监控和复位芯片，旨在满足现代电子设计对电源管理和系统可靠性日益增长的需求。该芯片提供简单复位和加电复位功能，有效监控电源电压，以确保系统的稳定运行，适用于各种嵌入式应用和消费电子设备。

二、基本参数

• 类型：STM6822RWY6F 具备简单复位及加电复位功能，能够在电源发生异常时迅速进行复位，确保系统安全。
• 监控电压数：该芯片能够监控单一的电源电压，对小型电子设备尤其合适。
• 输出类型：采用开路漏极或开路集电极输出，当电源电压低于预设阈值时，芯片将输出低电平信号。
• 复位信号：复位信号为低有效，便于与其他数字电路的兼容。
• 复位超时：复位超时的最小持续时间为 140ms，能够有效防止短暂电压波动导致的误复位。
• 电压阈值：监控阈值设定为 2.63V，适合多种低电压应用，确保系统在低电压情况下仍能正常工作。
• 工作温度范围：芯片的工作温度范围为 -40°C 至 85°C，非常适合各种工业及消费环境的需求。
• 安装类型：采用表面贴装型（SMD），在PCB设计中更具灵活性，并可实现更高的组装密度。

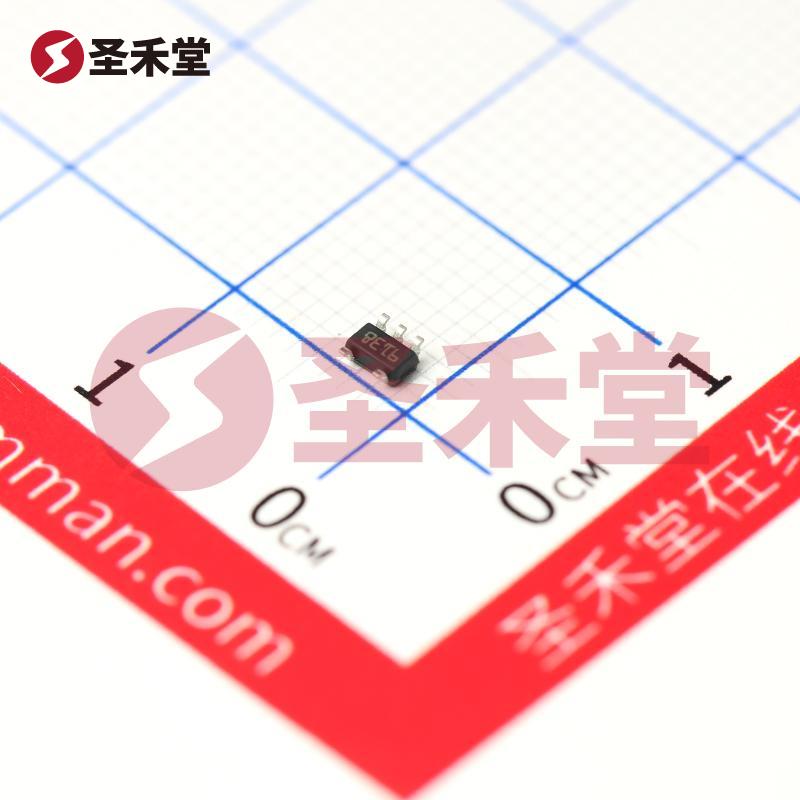

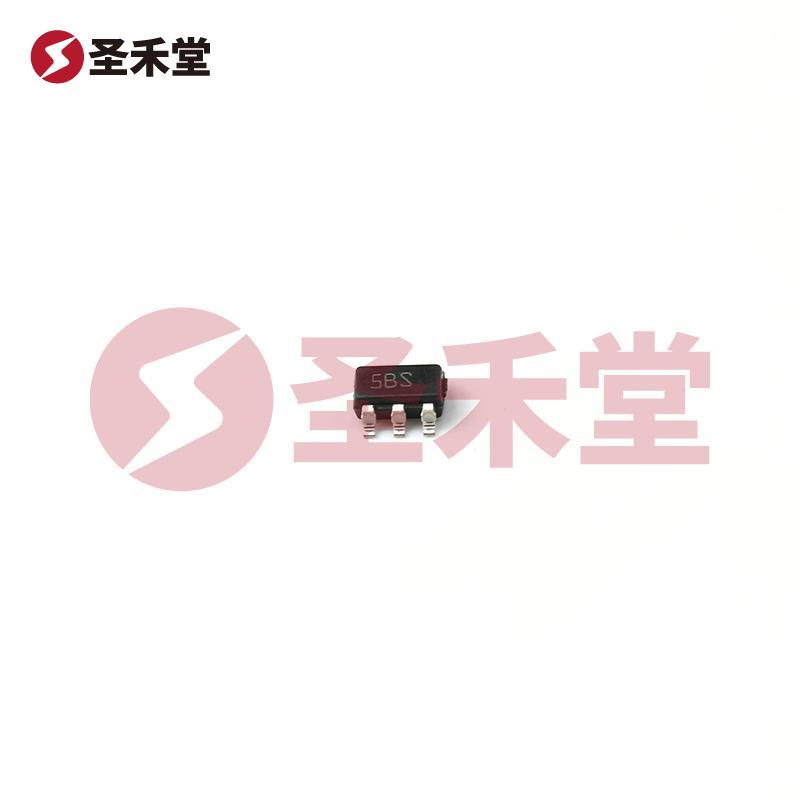

• 封装/外壳：STM6822RWY6F 采用 SOT-23-5 封装，轻巧且易于集成。

三、特性及优势

1. 高可靠性：STM6822RWY6F 通过其可靠的电源监控及复位功能，能够在电压异常时迅速执行复位操作，降低系统故障的风险。

2. 低功耗设计：此芯片设计涵盖了低功耗特性，适合电池供电和能效敏感的应用。

3. 易于集成：由于其小巧的 SOT-23-5 封装和表面贴装设计，STM6822RWY6F 易于与其他元器件协同使用，简化了电路板的设计和布局。

4. 宽工作温度范围：-40°C 至 85°C 的工作温度范围，确保了该芯片在不同环境条件下均能够稳定工作，适合各种工业和汽车应用。

5. 经济高效：作为一款高性价比的复位和监控解决方案，STM6822RWY6F 有助于降低生产和维护成本，使得设计者在成本控制上具备更大的灵活性。

四、应用场景

STM6822RWY6F 广泛应用于以下领域：

• 嵌入式系统：提供电压监控和复位功能，确保微控制器在电压波动条件下的稳定性。
• 消费电子：在家电和便携式设备中，提升系统可靠性。
• 汽车电子：在恶劣环境下，保证车载电子设备的正常运作。
• 工业控制：在工业自动化设备中，确保控制系统在不稳定电压条件下具备安全性。

五、结论

STM6822RWY6F 是一款功能强大的压电监控和复位芯片，凭借其优异的性能特点和高度的可靠性，适合用于多种不同的电子应用中。它不仅能够帮助设计人员提升系统的稳定性和可靠性，还能为整个产品的性能和质量提供有力的保证。随着对嵌入式系统和消费电子日益增长的需求，STM6822RWY6F 在未来的市场中将会发挥重要的作用。
