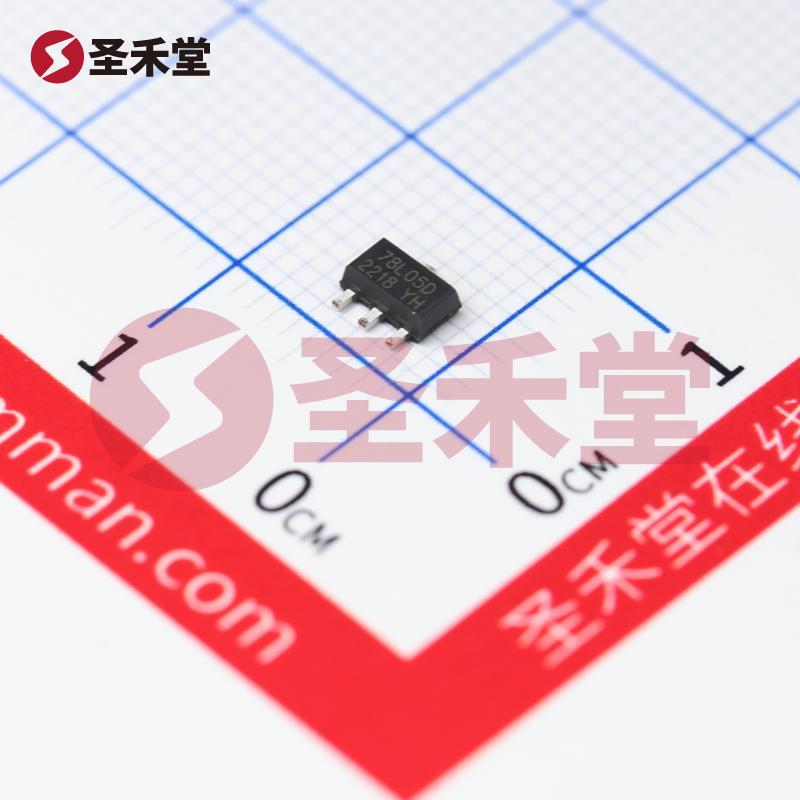

BL78L05D

产品概述：BL78L05D 线性稳压器

一、基本信息

产品名称：BL78L05D
类型：线性稳压器 (LDO)
输出电压：固定 5V
输入电压范围：最大 35V
输出电流：最大 100mA
封装形式：SOT-89-3
品牌：BELLING（贝岭）

二、产品特性

BL78L05D是一款高性能的线性稳压器，设计用于提供稳稳的5V电源输出，适合各种电子设备与系统的电源管理应用。凭借其卓越的线性调节功能和高输入电压承受能力，这款稳压器在电力耗散和效率方面表现出色。

1. 稳压性能：BL78L05D可提供精准的5V输出，具有非常低的输出纹波和良好的负载调节特性，确保提供稳定的电压输出，适用于对电压要求严格的应用场景。

2. 高输入电压：该稳压器最高可承受35V的输入电压，使其能够在高电压条件下稳定运行。它的宽输入电压范围为用户的设计灵活性提供了便利，可以满足多种电源输入需求。

3. 低输出电流：BL78L05D支持最大100mA的输出电流，非常适合驱动低功耗设备，如传感器、微控制器、电信设备及其他低功耗的电子元器件。

4. 小型封装：采用SOT-89-3封装，拥有紧凑的形状，便于在空间有限的环境中使用，尤其适合移动设备、便携式工具以及各种小型电子设备。

5. 高效性：尽管定义为线性稳压器，但BL78L05D在保持良好输出稳定性的同时，能展现出相对较高的效率，适合长时间运行的设备，降低功耗并延长电池寿命。

三、应用领域

由于其种种优秀特性，BL78L05D在多个应用场景中都能发挥重要作用，具体包括：

1. 便携式电子设备：如智能手表、蓝牙耳机和可穿戴设备等，这些设备需使用小型、功耗低的稳压器来保证稳定的电压供给。

2. 传感器供电：在各类传感器（如温度、湿度、光线传感器等）的供电中，BL78L05D可以保证稳定的电源输出，确保传感器在不同工作条件下的准确性。

3. 微控制器和开发板：多种开发板、单片机和嵌入式系统都需要稳定的工作电压，BL78L05D是理想的供电选择，确保系统在各类操作下的可靠性。

4. 通信设备：在无线通信模块和设备中，BL78L05D能够提供稳定电源，助力信息的准确传输。

5. 消费电子产品：包括音响设备、照明控制和家用电器等，能够稳定电压的 BL78L05D帮助实现节能并提升产品的使用体验。

四、设计建议

在使用BL78L05D时，设计人员应注意以下几个方面：

1. 输入和输出电容选择：为了提高设备稳定性，建议在输入端和输出端配置适当的滤波电容，通常选择1μF至10μF的陶瓷电容。

2. 散热设计：由于线性稳压器有一定的功耗，设计时需考虑设备的散热问题，确保器件在安全的温升范围内工作。

3. 布局优化：在PCB设计时，将输入、输出和地线进行合理布局，以减少噪声干扰，提升整体电源性能。

五、总结

BL78L05D是一款高性能、可靠的线性稳压器，凭借其宽输入电压范围、低功耗和小型封装等优点，成为各类电子设备和系统中电源管理的理想选择。无论是工业应用还是消费电子产品，该元器件都能满足高效、稳定的电源需求，是设计师值得考虑的系列产品之一。
