SDM20U30Q-7
SDM20U30Q-7参数
| 安装类型 | 表面贴装型 | 不同 Vr、F 时电容 | 20pF @ 0V，1MHz |
| 二极管类型 | 肖特基 | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 电流 - 平均整流 (Io) | 200mA | 不同 If 时电压 - 正向 (Vf) | 500mV @ 200mA |
| 电压 - DC 反向 (Vr)（最大值） | 30V | 工作温度 - 结 | -65°C ~ 125°C |
| 不同 Vr 时电流 - 反向泄漏 | 150µA @ 30V |
SDM20U30Q-7手册
SDM20U30Q-7概述
SDM20U30Q-7 产品概述
产品简介

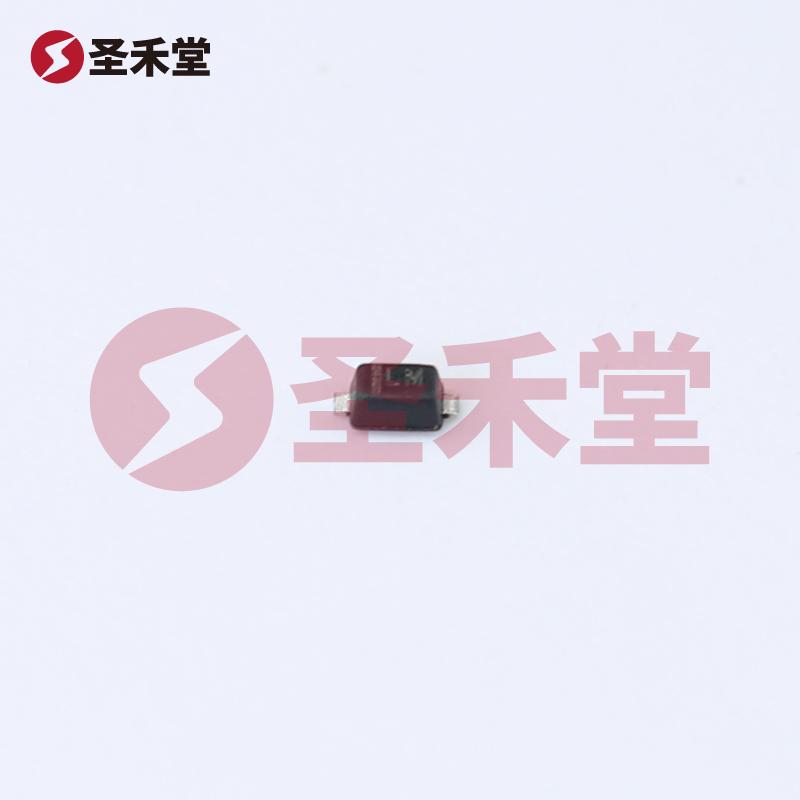

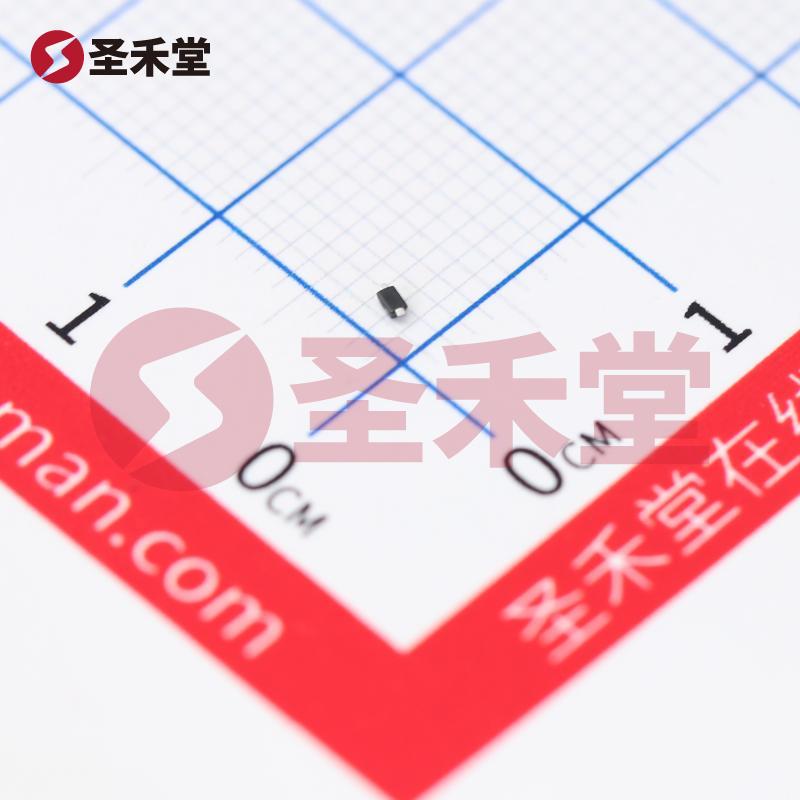

SDM20U30Q-7 是由美台（DIODES）公司生产的一款高性能肖特基二极管，专为提供高效率整流和快速开关性能而设计。该产品采用了表面贴装技术（SMD），封装形式为SOD-523。这种紧凑的封装形式使得SDM20U30Q-7特别适合于空间受限的电子设备，尤其是在移动设备和便携式电子产品中。
关键参数
SDM20U30Q-7的主要技术指标包括：
正向电压（Vf）：在200mA的额定电流下，正向电压仅为500mV。这一低正向压降特性使得它在高频应用中表现出色，能够有效减少功耗和热损耗。
反向电压（Vr）：最大额定反向电压为30V，这使得该二极管能够广泛应用于各种电源电路中，确保安全可靠的操作。
反向泄漏电流：在30V的工作条件下，反向泄漏电流最大为150µA。这一较低的反向泄漏电流特性保证了小信号应用的高效性，有助于降低潜在的电流损失。
平均整流电流（Io）：SDM20U30Q-7具备200mA的平均整流能力，适合于多种整流应用场合。
应用场景
SDM20U30Q-7的设计和性能使其适用于多个应用场景，包括但不限于：
电源管理：在开关电源和DC-DC转换器中，SDM20U30Q-7能够用作次级整流器，以优化电能的转换效率。
便携式设备：由于其卓越的低正向压降和较小的反向泄漏电流，该二极管非常适合用于手机、平板电脑及其他便携式电子产品。
汽车应用：其宽广的工作温度范围（-65°C至125°C）特别适合在极端温度条件下操作，使靠近电机或发动机的应用场景中的选用。
充电器及适配器：作为低压差二极管，SDM20U30Q-7在充电器和适配器中提供快速恢复特性，确保快速和安全的充电过程。
性能优势
与传统二极管相比，SDM20U30Q-7所采用的肖特基结构带来了多种性能优势。它能够实现更快速的开关速度，较低的正向压降以及较小的反向恢复时间，使得其在高频率下的表现更加出色。同时，它的可靠性和耐用性进一步得以强化，从而适应更为苛刻的工作环境。
总结
综上所述，SDM20U30Q-7是美台（DIODES）公司推出的一款高效能肖特基二极管。凭借其低正向压降、适中的整流能力和极低的反向泄漏电流，SDM20U30Q-7成为了一个理想的选择，广泛适用于各种电子设备和电源管理系统。其在高频应用中的卓越表现，使得这一元器件在现代电子设计中发挥着不可忽视的作用。
