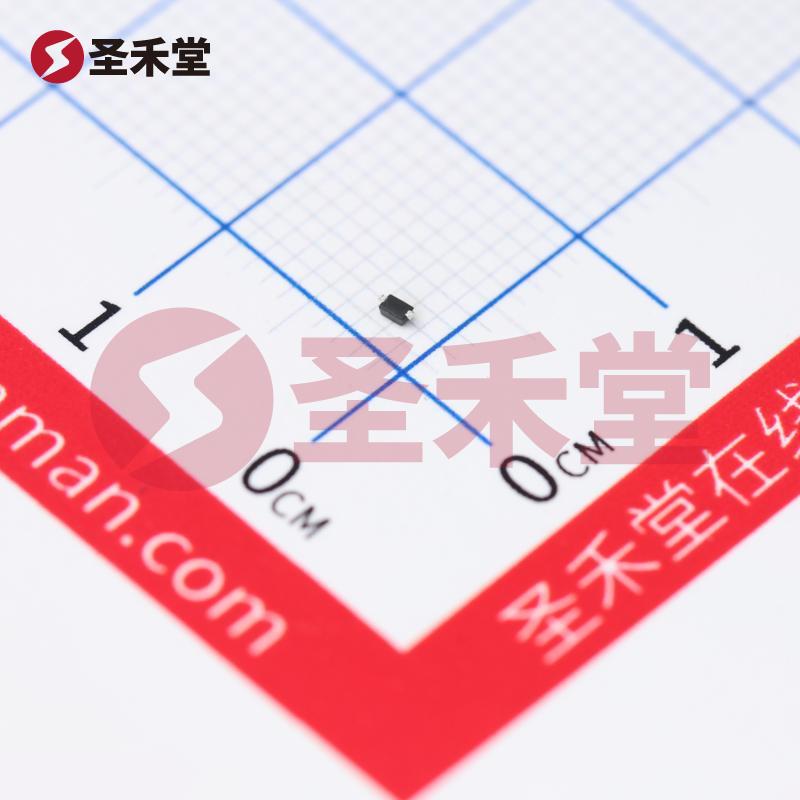

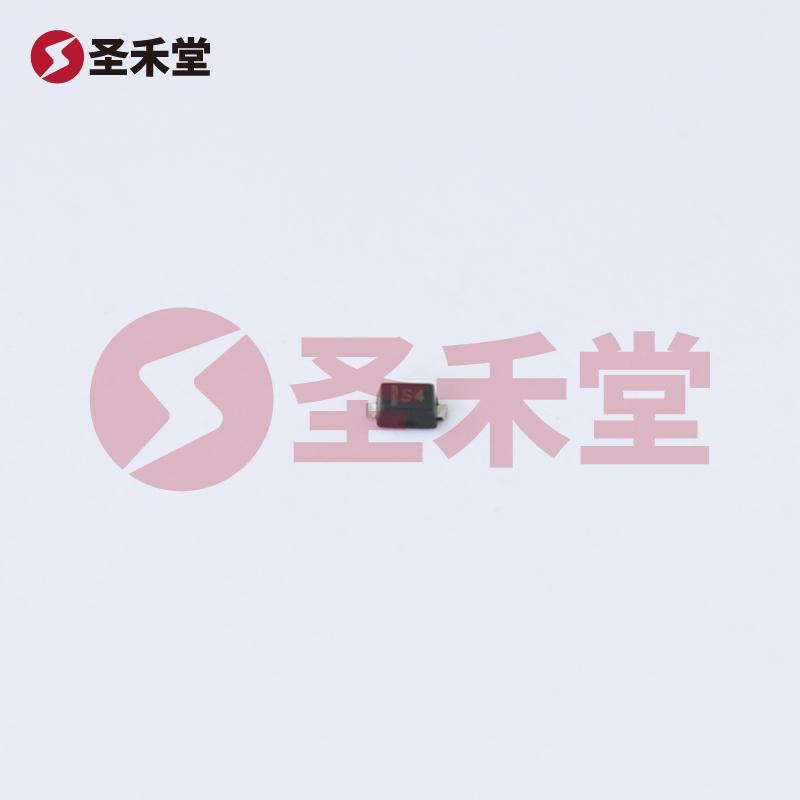

SDM20U40Q-7
SDM20U40Q-7参数
| 安装类型 | 表面贴装型 | 不同 Vr、F 时电容 | 50pF @ 0V，1MHz |
| 二极管类型 | 肖特基 | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 电流 - 平均整流 (Io) | 250mA | 不同 If 时电压 - 正向 (Vf) | 600mV @ 200mA |
| 电压 - DC 反向 (Vr)（最大值） | 40V | 工作温度 - 结 | -65°C ~ 125°C |
| 不同 Vr 时电流 - 反向泄漏 | 5µA @ 30V | 反向恢复时间 (trr) | 10ns |
SDM20U40Q-7手册
SDM20U40Q-7概述
SDM20U40Q-7 产品概述
概要
SDM20U40Q-7 是由美台（DIODES）公司生产的一款肖特基二极管，具备优良的电气性能以及出色的环境适应性，广泛应用于各类电子设备中。这款二极管采用SOD-523封装，具有表面贴装类型的优点，使其在PCB设计时更加灵活和高效，适合大规模生产的需求。
主要特点
高效的整流性能： SDM20U40Q-7 的平均整流电流（Io）高达250mA，能够为各种低电流应用提供可靠的电力支持。其快速恢复特性，使其在高频开关应用中表现良好，具有快速恢复时间（trr）为10ns的优势，适合需要高速开关的电路。
低正向压降及反向电流： 在200mA的正向电流下，其正向电压（Vf）仅为600mV，大大降低了功耗，有助于提高整体系统的能效。此外，在最大直流反向电压（Vr）为40V的条件下，其反向泄漏电流仅为5µA @ 30V，表明该器件在反向偏置时电流损失非常小，增强了整体的安全性和稳定性。
温度范围广泛： 此款二极管的工作结温范围从-65°C到125°C，可以在极端环境下正常工作，适合用于汽车、工业设备、消费电子等各种应用场景。
表面贴装封装： 采用SOD-523封装类型，SDM20U40Q-7 提供了一种紧凑且高效的解决方案，适合于空间有限的电子产品。SOD-523封装在制造过程中的易于处理和焊接性能，使得其成为现代高密度PCB设计的理想选择。
应用领域
SDM20U40Q-7 被广泛应用于多个领域，特别是在以下场合：
- 电源管理：在DC-DC转换器、开关电源等电源管理应用中，SDM20U40Q-7能够有效降低内部功耗，提高转换效率。
- 负载开关：由于其低正向压降，适合用作负载开关，帮助提高整个系统的能效。
- 整流电路：可应用于各种整流电路，特别是在需要快速开关响应的场合，保证电源正常稳定输出。
- 保护电路：在过压、过流保护电路中，肖特基二极管的极低反向恢复时间使得其成为理想的保护元件。
结论
SDM20U40Q-7 是一款高性能、高可靠性的肖特基二极管，凭借其出色的电气特性及广泛的应用柔韧性，适合用于多种电子设计和应用中。无论是在高频开关应用，还是在常规电源管理解决方案中，这款产品都能够为设计工程师提供卓越的解决方案，满足现代电子产品对高效、低功耗、高可靠性的需求。通过选择SDM20U40Q-7，您将能够优化产品的整体性能，并增强其在市场中的竞争力。
