BAT40V-7
BAT40V-7参数
| 二极管配置 | 2 个独立式 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） | 二极管类型 | 肖特基 |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 不同 If 时电压 - 正向 (Vf) | 1V @ 200mA |
| 电压 - DC 反向 (Vr)（最大值） | 40V | 工作温度 - 结 | -65°C ~ 125°C |
| 不同 Vr 时电流 - 反向泄漏 | 500nA @ 25V | 反向恢复时间 (trr) | 5ns |
BAT40V-7手册
BAT40V-7概述
产品概述：BAT40V-7 肖特基二极管

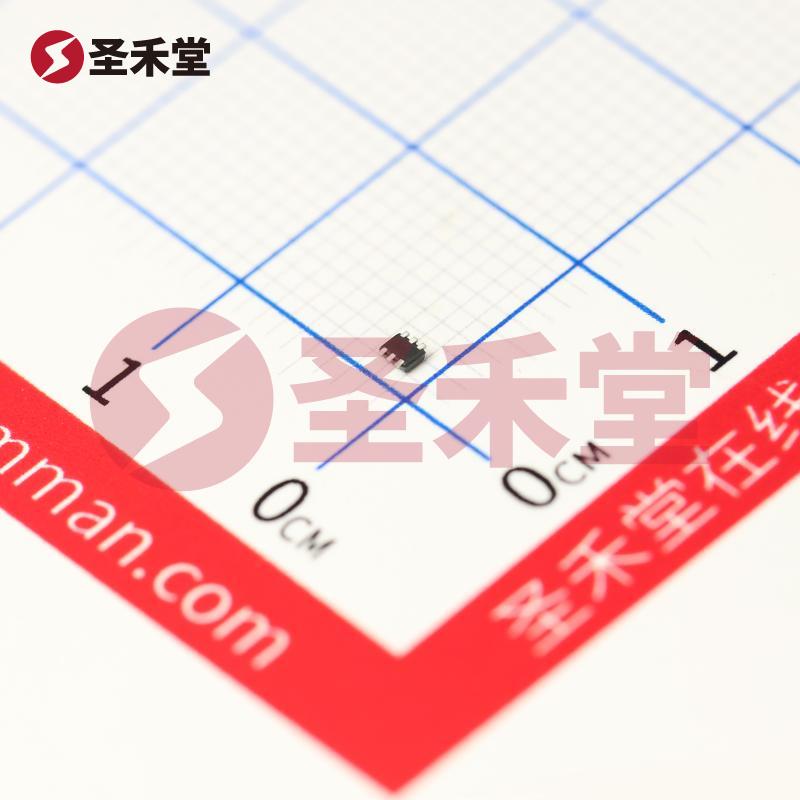

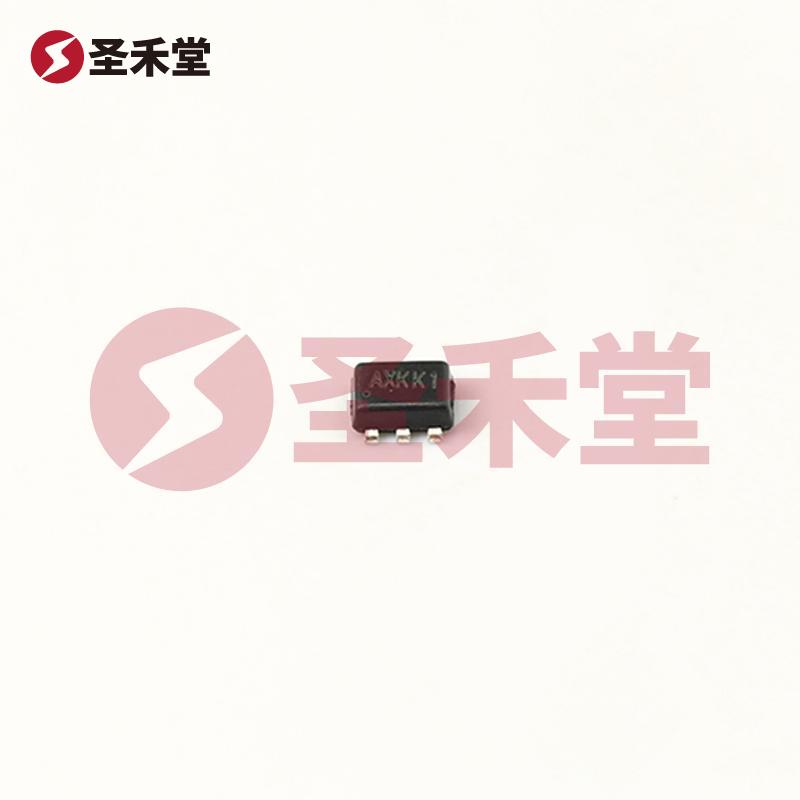

BAT40V-7是一款高性能的肖特基二极管，专为表面贴装应用而设计，采用SOT-563封装形式。其独特的设计使其非常适合用于电源管理、整流及保护电路等多种电子应用。
基础参数
BAT40V-7二极管具有两个独立的整流通道，这意味着它可以在单个封装中处理双倍的电流输出，提供了更高的设计灵活性和性能优化。每个二极管的平均整流电流（Io）可达200mA，适合低功耗应用，并具有小信号特性。其正向电压降（Vf）在200mA时可保持在1V，使其在高效能与低功耗之间保持良好平衡。
电压与温度特性
该二极管的额定反向电压（Vr）最大可达到40V，这使得BAT40V-7能够在较高电压环境下稳定工作。其逆向漏电流（Ir）在25V时仅为500nA，表现出了优异的漏电性能，有助于提高电源效率并减少静态功耗。工作温度范围从-65°C到125°C，意味着其适用范围广泛，能够在极端环境下工作，适合汽车电子和工业控制等应用。
反向恢复特性
BAT40V-7的反向恢复时间（trr）为5纳秒，适用于高速开关应用。这一特性使其在脉冲负载和开关电源的应用中表现出色，进一步提升了整体电路性能。
应用场景
BAT40V-7的设计使其适合多种应用场景，包括但不限于：
- **电源整流：**能够高效地将交流电转换为直流电，适合开关电源和适配器设计。
- **电压钳位：**适用于保护电路，限制过电压对其他元件造成的损害。
- **高频开关应用：**由于其快速的反向恢复特性，特别适合用于高频开关电源设计。
- **信号整流：**因其小信号特性也适用于信号整流电路，如调制解调器和无线设备。
设计注意事项
在使用BAT40V-7进行电路设计时，需要关注其电流和电压特性的配合，以确保其在最大工作条件下的稳定性和可靠性。此外，由于肖特基二极管的正向电压较低，在高频应用中可能出现的反向恢复特性也需特别考虑，以避免在高速开关时引起信号失真。
结论
总之，BAT40V-7是一款高性能、低功耗且具有优异电气特性的肖特基二极管，适合多种电子应用。它的双通道设计、广泛的工作温度范围以及快速的响应时间，使其在现代电子设备中成为一个理想的选择。无论是在电源整流、信号处理还是电压保护等场景，BAT40V-7都能提供可靠且高效的性能，并能够满足不断增长的电子元器件市场需求。
