DDTA123YCA-7-F
DDTA123YCA-7-F参数

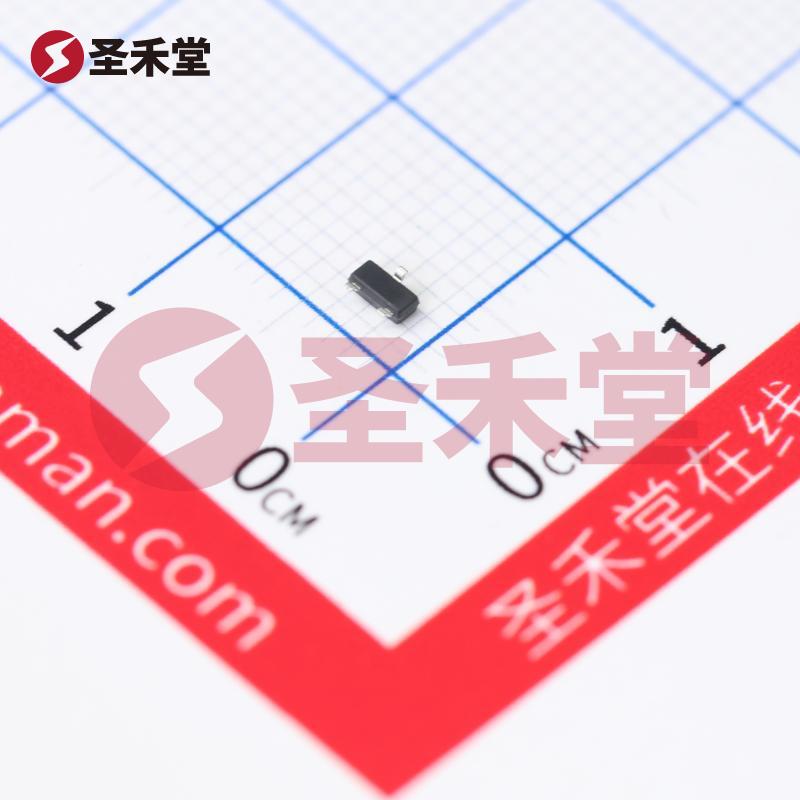

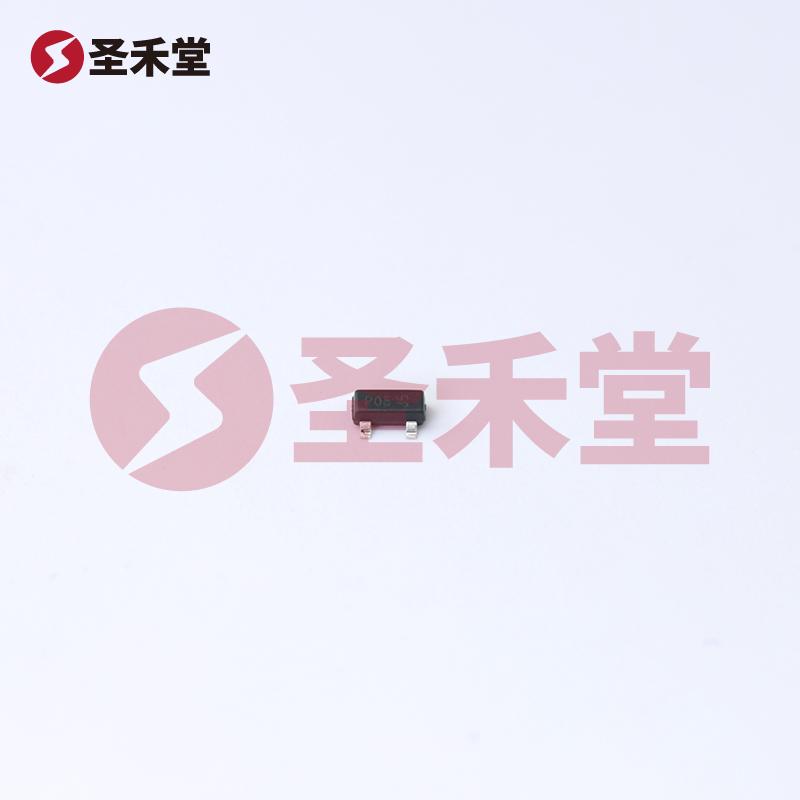

| 制造商 | Diodes Incorporated | 包装 | 卷带（TR） |
| 零件状态 | 有源 | 晶体管类型 | PNP - 预偏压 |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 33 @ 10mA，5V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 300mV @ 500µA，10mA |
| 电流 - 集电极截止（最大值） | 500nA | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3 |
| 电流 - 集电极 (Ic)（最大值） | 100mA | 电压 - 集射极击穿（最大值） | 50V |
| 电阻器 - 基极 (R1) | 2.2 kOhms | 电阻器 - 发射极 (R2) | 10 kOhms |
| 频率 - 跃迁 | 250MHz | 功率 - 最大值 | 200mW |
| 基本产品编号 | DDTA123 |
DDTA123YCA-7-F手册
DDTA123YCA-7-F概述
产品概述: DDTA123YCA-7-F
一、产品简介
DDTA123YCA-7-F 是由 Diodes Incorporated 生产的一款高性能 PNP 预偏置数字晶体管，其设计专注于低功耗应用场景，适用于以高速度和高效率为特征的电路。这款晶体管的最大集电极电流（Ic）为100mA，最大集射极击穿电压（Vce）为50V，整体功率处理能力为200mW，使其在数字电路和信号放大应用中非常理想。
二、主要规格
- 制造商: Diodes Incorporated
- 零件状态: 有源
- 晶体管类型: PNP - 预偏压
- 最大集电极电流 (Ic): 100mA
- 最大集射极击穿电压 (Vce): 50V
- DC电流增益 (hFE): 在 10mA, 5V 时最小值为 33
- Vce 饱和压降: 最大值为 300mV（适用于 500µA 和 10mA 的条件）
- 集电极截止电流: 最大值为 500nA
- 功率最大值: 200mW
- 封装类型: SOT-23-3（也称为 TO-236-3 / SC-59）
- 频率跃迁: 250MHz
三、应用场景
DDTA123YCA-7-F 广泛应用于多个领域，包括但不限于：
数字电路: 由于其快速开关特性，此晶体管非常适合用于各种数字逻辑电路，能够实现高效的信号转换和放大。
低功耗放大器: 在移动设备和便携式电子产品中，其低功耗特性使其能够延长电池使用寿命，是信号放大应用的绝佳选择。
开关电路: 该晶体管能够在较大电流范围内稳定工作，适合用作开关元件，以控制其他电子元件的运行。
RF（射频）应用: 随着频率响应高达250MHz，这款晶体管也可以被用于射频放大器，提供优良的信号处理能力。
四、设计与布局注意事项
在 PCB（印刷电路板）设计中，设计者需要关注以下几点以确保 DDTA123YCA-7-F 的最佳性能：
热管理: 虽然其最大功率为200mW，但仍需要合理的散热设计以防止晶体管在高负载情况下过热。
电源去耦: 为确保晶体管在切换时的稳定性，需添加适当的去耦电容，以过滤电源噪音并提供瞬态电流。
布局优化: 集电极、基极和发射极之间的距离越短，信号传输的延迟越低，因此要尽量减少 PCB 上的引线长度。
抗干扰设计: 考虑到高频工作环境下可能出现的电磁干扰（EMI），在设计元件布置时，需注意走线布局、添加屏蔽等措施，以提高系统的抗干扰能力。
五、总结
DDTA123YCA-7-F 是一款功能强大且多用途的 PNP 预偏置数字晶体管，凭借其低功耗、高增益和优越的频率特性，在数字电路和放大器设计中具备显著的优势。设计工程师在选择该器件时，不仅能够提高电路的性能，同时也能够有效降低能耗和成本，使其在各种电子产品中成为一款优秀的合成元器件。
在任何高要求应用中，DDTA123YCA-7-F 都展现出了不俗的表现与可靠性，是推动现代电子技术进步的重要组成部分。
