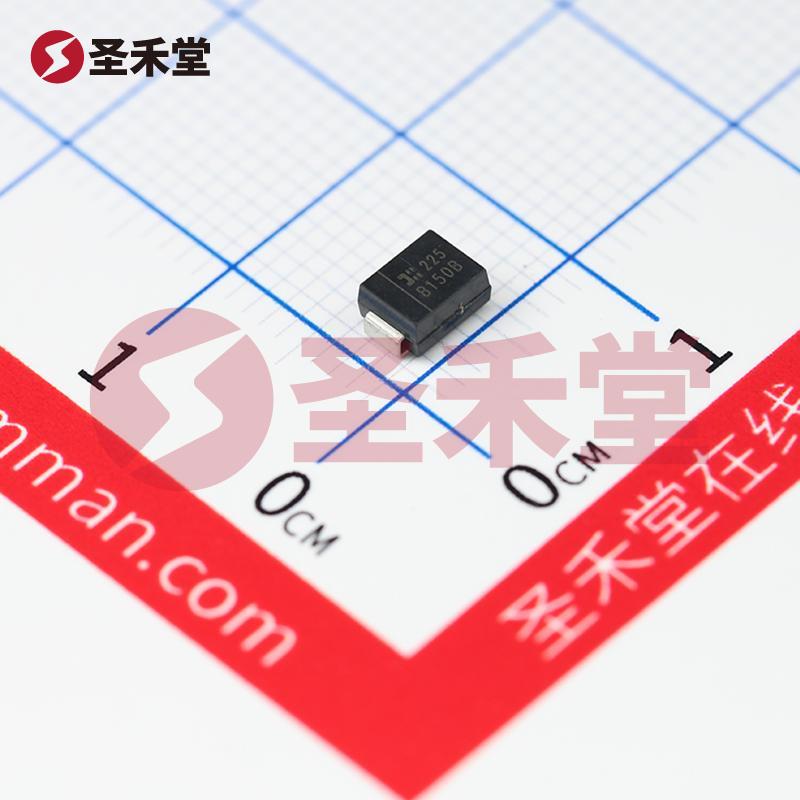

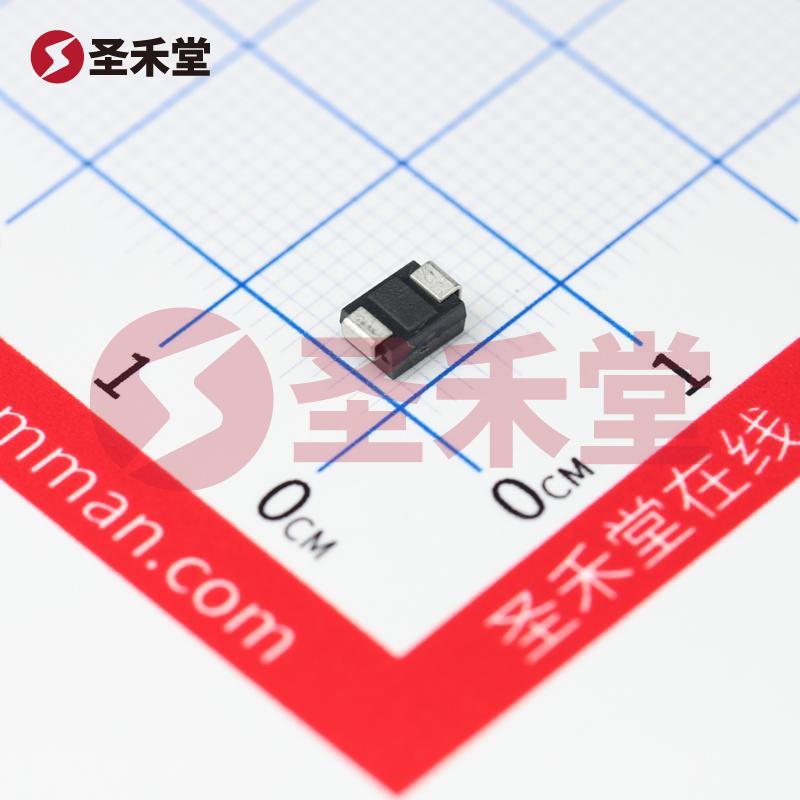

B150BQ-13-F
B150BQ-13-F参数
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 50V |
| 电流 - 平均整流 (Io) | 1A | 不同 If 时电压 - 正向 (Vf) | 700mV @ 1A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 500µA @ 50V |
| 不同 Vr、F 时电容 | 110pF @ 4V，1MHz | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | SMB |
| 工作温度 - 结 | -65°C ~ 150°C |
B150BQ-13-F手册
B150BQ-13-F概述
B150BQ-13-F 产品概述
B150BQ-13-F 是一款高性能的肖特基二极管，由知名半导体制造商 DIODES（美台）生产。其设计目标是提供快速、可靠的电流整流解决方案，适用于各种电子设备和电源管理应用。该器件在许多工业和消费类电子产品中展现了出色的性能，成为了现代电路设计中不可或缺的元件之一。
产品特点
二极管类型: B150BQ-13-F 属于肖特基二极管类型，这种设计使其在开关频率和正向电压损耗方面表现出色。肖特基二极管以其低正向压降和快速开关特性而闻名，尤其适用于高频率和低功耗的应用。
最大反向电压 (Vr): 该二极管的最大反向电压为 50V，便于在多种应用中使用，包括电源整流、电压保护和快充应用。这一电压等级为用户提供了安全的设计余地，确保在高电压工作环境下的可靠性。
平均整流电流 (Io): B150BQ-13-F 可以承受的平均整流电流为 1A，适合中等功率的负载。该特性使其在提供一定功率输出的同时，能够有效地控制能量损耗。
正向电压 (Vf): 在 1A 的电流下，该二极管展现出约 700mV 的正向电压，这是其肖特基二极管特性之一，较低的正向电压不仅降低了热损耗，还提高了整体效率，适合需要高效率电源转换的电路。
反向泄漏电流: 在 50V 的反向电压下，该器件的反向泄漏电流为 500µA，显示了良好的隔离性能，有效防止了不必要的电流流动，适合用于逆变器、整流桥等关键电路中。
工作温度范围: B150BQ-13-F 的工作温度范围为 -65°C 至 150°C，这一广泛的温度范围使其适用于各种严苛的环境，确保其在高温和低温环境下的稳定工作。
快速恢复特性: 该二极管的快速恢复时间为 <= 500ns，这一特性对于提高开关电源和频率转换器的性能至关重要，能够有效地降低开关损耗。
电容特性: 在 50V 的条件下，其电容特性为 110pF @ 4V，1MHz，表明其在高频操作的性能稳定，使其在 RF 应用方面也具有优势。
封装与安装类型: B150BQ-13-F 采用表面贴装型 (SMB) 封装，尺寸小，易于自动化焊接，适应现代电子设备小型化趋势。SMB 封装还便于散热，助力器件在高性能工作中保持良好热管理。
应用场景
B150BQ-13-F 的应用广泛涵盖了多个领域，主要包括但不限于：
电源管理与整流: 在 AC-DC 适配器、开关电源、车载充电器等电源管理系统中使用，可以有效整流和处理电流。
逆变器: 在光伏和风能等可再生能源系统中作为整流和逆变应用，可以提高整体能效，确保能量更有效的转化。
数据通信设备: 在数据传输系统中，快速的开关性能帮助提升信号的完整性和传输效率。
LED驱动: 可用于LED驱动电路，降低功耗，提高能效，延长LED的使用寿命。
总结
B150BQ-13-F 是一款性能优异的肖特基二极管，凭借其低正向电压、良好的反向电流管理和快速恢复特性，成为电子工程师和设计师在开发高效率电源解决方案时的理想选择。无论是在消费电子还是工业设备中，该二极管都能提供可靠的性能支持，助力推动科技进步与创新。
