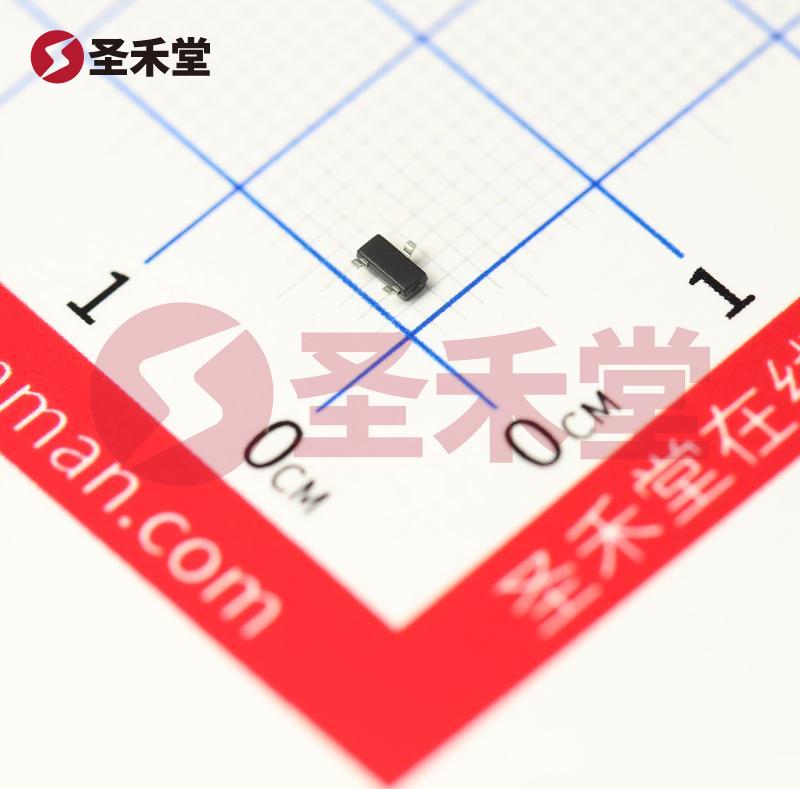

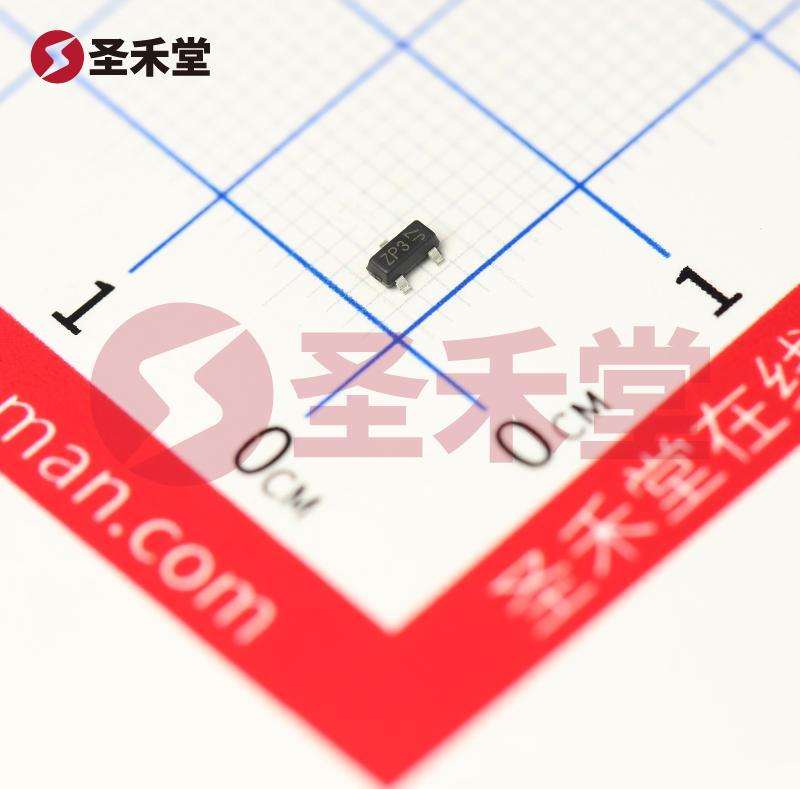

DSS5220TQ-13
DSS5220TQ-13参数
| 晶体管类型 | PNP | 电流 - 集电极 (Ic)（最大值） | 2A |
| 电压 - 集射极击穿（最大值） | 20V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 250mV @ 100mA，2A |
| 电流 - 集电极截止（最大值） | 100nA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 225 @ 100mA，2V |
| 功率 - 最大值 | 600mW | 频率 - 跃迁 | 100MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3 |
DSS5220TQ-13手册
DSS5220TQ-13概述
DSS5220TQ-13 产品概述
产品简介
DSS5220TQ-13 是一款高性能的PNP型双极性晶体管（BJT），专为需要高电流密度和优良频率特性的电子应用而设计。采用SOT-23封装，具有优秀的散热性能和较小的尺寸，使得DSS5220TQ-13在许多现代电子设备中均具有广泛的应用潜力。其最大集电极电流可达2A，极适合用于功率开关和放大电路。
关键参数
- 晶体管类型: PNP
- 最大集电极电流 (Ic): 2A
- 最大集射极击穿电压 (Vce（max）): 20V
- Vce饱和压降 (Vce(sat)): 250mV @ 100mA，2A
- 集电极截止电流 (ICBO): 100nA
- 最小DC电流增益 (hFE): 225 @ 100mA，2V
- 最大功率耗散: 600mW
- 跃迁频率: 100MHz
- 工作温度范围: -55°C ~ 150°C
- 封装类型: SOT-23
- 供应商器件封装: SOT-23-3

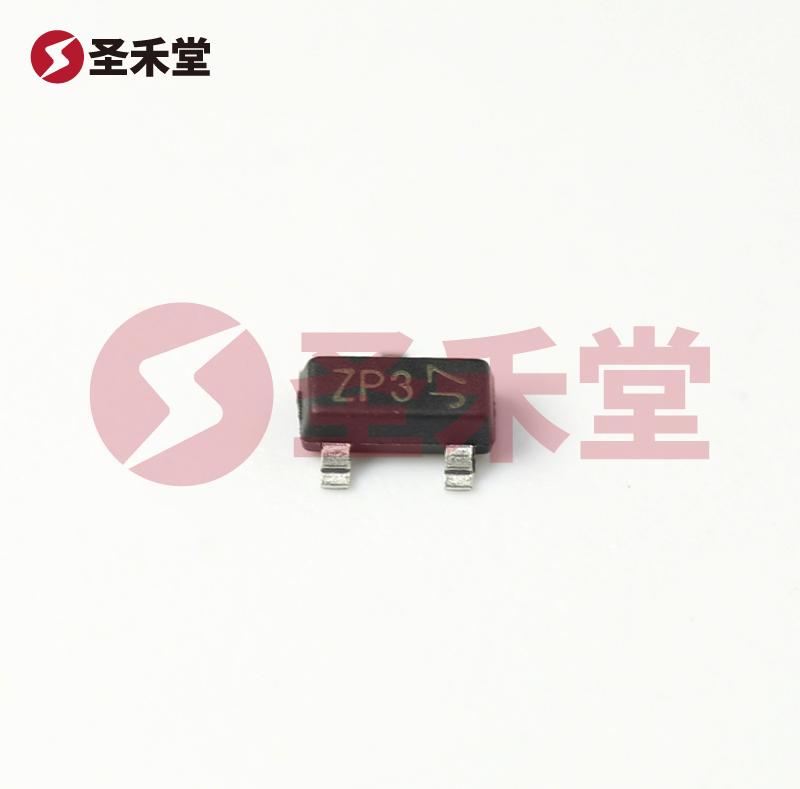

结构特性
DSS5220TQ-13采用SOT-23-3封装的设计，这种表面贴装封装因其占用空间小和安装便捷而受到广泛青睐。相对于传统的直插式封装，SOT-23封装能够有效减少电路板的占用面积，并在高密度组装中表现出色。其体积小、重量轻，适用于高集成度的现代电子电路。
应用场景
DSS5220TQ-13可广泛应用于各种电子设备中，包括但不限于：
- 开关电源: 在高效电源转换器中作为开关元件，提供快速的开、关切换。
- 功率放大器: 在音频和射频应用中使用，提供能量放大功能，增强信号强度。
- 模拟信号处理: 在音频增强器与传感器电路中实现信号放大。
- 电子开关: 在低功耗的信号开关和控制电路中实现高效的信号控制。
- 汽车电子: 在汽车的照明、门锁及安全系统中作为控制元件。
工作特性
DSS5220TQ-13具有高达2A的集电极电流能力，能够适应各类需要较高电流的应用场景。Vce饱和压降低至250mV，确保在开关状态时功耗最小化，提升电路的整体效率。DC电流增益(hFE)高达225，使得其在信号放大时表现出色，适合于多种信号处理需求。
该器件的跃迁频率高达100MHz，适合高速开关应用，能够在较高频域内稳定工作。此外，其宽广的工作温度范围(-55°C ~ 150°C)也使得DSS5220TQ-13可以在严苛的环境条件下可靠运行，确保电子设备的稳定性与耐用性，特别适合航空、军用及工业控制等重载环境。
总结
DSS5220TQ-13是一款集高性能与可靠性于一体的PNP三极管，凭借其优异的电流处理能力、低饱和压降及高增益特性，成为电子设计中的一个理想选择。无论是在电源管理、信号放大，还是在高密度的电路板设计中，DSS5220TQ-13都能提供出色的解决方案，助力设计工程师应对各类复杂挑战。选择DSS5220TQ-13，您将获得一种能够应对未来技术潮流的强大工具。
