RS2D-13-F

产品概述：RS2D-13-F 快恢复二极管

一、概述

RS2D-13-F 是一款由 DIODES（美台）制造的高效快恢复二极管，采用 SMB 表面贴装型封装，专为高频 switching 及整流应用设计。此系列二极管以其卓越的性能表现，广泛应用于电源管理、电能转换、DC-DC 转换器以及各种需要快速响应的电路中。其具有的优越技术参数，使其成为电子工程师在设计高效电源系统时的理想选择。

二、主要规格

1. 额定电流与电压

   • 平均整流电流 (Io): 1.5A，能够承受持续工作流，并适应各类高负载场景。
   • 正向电压 (Vf): 1.3V @ 1.5A，表现出较低的正向压降，提高效率，减小能量损耗。
   • 最大反向电压 (Vr): 200V，对于常规电源电路以及高压应用中表现出色，确保足够的安全裕度以避免击穿。
   • 反向泄漏电流: 5µA @ 200V，反向效率高，特别是在高反向电压环境下，展现出极低的泄漏特性。

2. 反应速度

   • 反向恢复时间 (trr): 150ns，适合高频操作场合，能迅速从导通状态恢复到截止状态，减少开关损耗。
   • 快速恢复时间: 小于等于500ns 的规格，使其在高频开关电源等应用中具备优越性能。

3. 温度特性

   • 工作温度范围: -65°C ~ 150°C，能够适应严苛的工业环境，确保在各种温度条件下均能稳定工作。

4. 电容特性

   • 不同 Vr、F 时电容: 在4V和1MHz频率下电容为 30pF，适用于RF和高速数据应用。

三、应用场景

RS2D-13-F 快恢复二极管因其特性广泛应用于各类电源设计中，具体包括但不限于：

• 开关电源: 由于低正向电压和快速恢复特性，适合用于高频开关电源中，能够有效提升转换效率。
• 逆变器电路: 在太阳能逆变器及其他类型逆变器中，RS2D-13-F 则提供了必要的整流能力。
• 电机驱动电路: 在高频脉冲信号中，快速的开关特性保证了电机驱动的平稳性与可靠性。
• 电池充电器: 由于能够处理高电流和反向电压，该二极管适合用于高效率电池充电器设计。

四、优势分析

1. 高效率: 由于其低正向压降和反向泄漏电流，RS2D-13-F 显著提升了整体电源设计的能效，减少了发热量，增强了系统的稳定性。
2. 快速响应能力: 适应了高频开关信号处理的需要，确保了电流切换的连贯与能力，有利于提升电路的高频性能。
3. 可靠性: 在宽范围的温度环境下保持稳定的性能，使得 RS2D-13-F 成为长时间运行的重要组件，适应多种工业及消费类应用。

五、封装特性

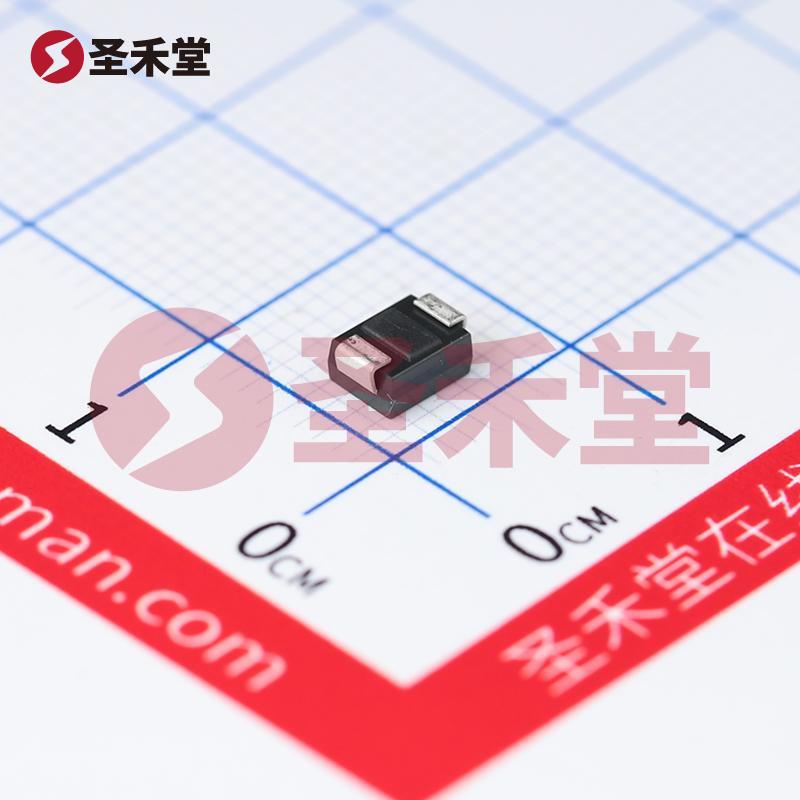

• 封装类型: SMB 表面贴装型，方便焊接于主板，节省空间且提高了可靠性。此封装方式提高了二极管的散热性能，有助于在高负载情况下正常运行。

六、总结

RS2D-13-F 快恢复二极管凭借其卓越的电气特性和可靠的性能，为高效电源设计提供了强大支持。无论是在电源转换、逆变、充电器还是电机控制应用中，其表现均可保证电路的高效性与稳定性。积极融入现代电子设计，RS2D-13-F 是追求高性能与高效率设计工程师的必备选择。
