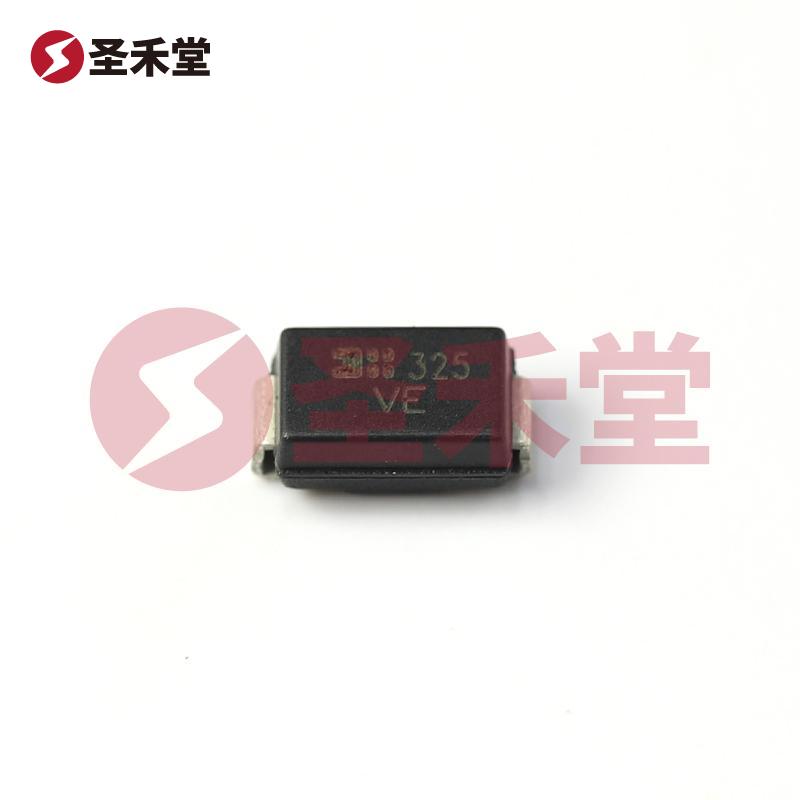

SMAJ26CAQ-13-F

产品概述：SMAJ26CAQ-13-F TVS二极管

一、产品简介

SMAJ26CAQ-13-F 是一款高性能的齐纳二极管，专为电源线路保护和瞬态电压抑制设计，其工作温度范围广泛，适合恶劣的汽车应用环境。这款二极管具有优异的瞬态电压抑制性能，能够有效保护敏感电子器件免受瞬态电压和过电压的影响。

二、主要参数

1. 类型: 齐纳二极管（TVS二极管）
2. 双向通道: 1 通道
3. 反向临界电压: 典型值为 26V
4. 击穿电压: 最小值为 28.9V
5. 最大箝位电压: 在不同的 Ipp（脉冲电流）情况下，其最大箝位电压可达到 42.1V
6. 峰值脉冲电流: 在 10/1000µs 的脉冲情况中，最大峰值脉冲电流为 9.5A
7. 峰值脉冲功率: 可以承受的脉冲功率达 400W
8. 应用场景: 专为汽车级用途设计，以满足高可靠性和耐久性的要求
9. 工作温度范围: -55°C 至 150°C（绝对最大结温）
10. 安装类型: 表面贴装（SMD）

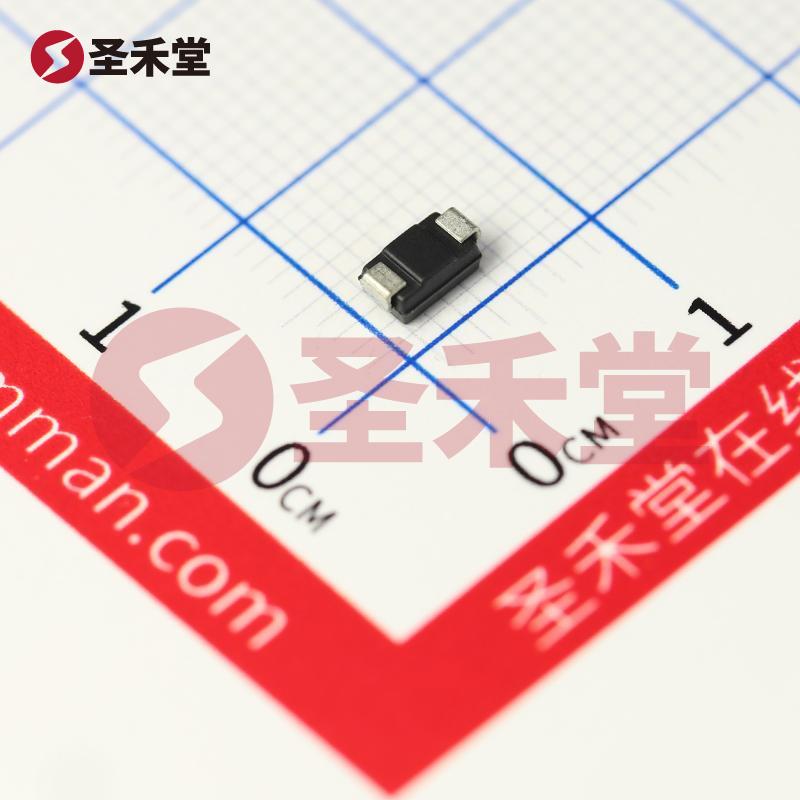

11. 封装规格: DO-214AC，SMA
12. 供应商器件封装: SMA

三、应用领域

SMAJ26CAQ-13-F 广泛应用于汽车电子设备、航空电子产品及其他需要高可靠性的电源模块中。由于其出色的钳位特性和宽工作温度范围，它能够有效防止由于电压瞬变导致的电路损坏，确保设备在极端条件下的持续运行。

四、工作原理

TVS二极管的工作原理是基于其非线性电阻特性。它在正常工作电压下呈现高阻抗状态，而当出现瞬时过电压（例如雷击、开关操作导致的电压尖峰）时，二极管迅速导通，将过量电压钳制在安全范围内，从而有效保护后续的电路元件。这种迅速的钳位行为使其成为重要的保护组件。

五、安装与使用注意事项

1. 安装方式: 采用表面贴装技术（SMD），便于在现代电子设备的小型化设计中组装，能够有效节省空间。
2. 焊接要求: 在焊接过程中，建议控制温度和时间，以避免损坏元器件。
3. 电路设计: 在实际应用中，需要根据电路的实际工作条件，合理选用该二极管的数量以及连接位置，从而发挥出最佳的保护作用。

六、优势

1. 高峰值功率承受能力: 该二极管的峰值脉冲功率达到 400W，适用于高冲击电压环境。
2. 广泛的工作温度范围: -55°C 到 150°C 的温度范围使其可以在各种极端工作环境中可靠运行。
3. 优良的瞬态抑制性能: 能够快速响应电压瞬变，提供有效保护，增强了系统的稳定性和安全性。

七、总结

SMAJ26CAQ-13-F TVS二极管是一款专为高需求汽车应用设计的元件。其卓越的功能特性和广泛的适用性，使其成为电源保护方案中的理想选择。随着电子设备对小型化、高效能和耐久性的要求不断提升，该产品显得尤为重要。选择 SMAJ26CAQ-13-F，确保您的设备在瞬态电压和过电压中始终保持安全稳定的运行状态。
