AP7341D-18FS4-7
AP7341D-18FS4-7参数
| 输出配置 | 正 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 5.25V |
| 电压 - 输出（最小值/固定） | 1.8V | 电压降（最大值） | 0.65V @ 300mA |
| 电流 - 输出 | 300mA | 电流 - 静态 (Iq) | 50µA |
| PSRR | 75dB（1kHz） | 控制特性 | 使能 |
| 保护功能 | 过流 | 工作温度 | -40°C ~ 85°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | 4-XDFN 裸露焊盘 |
| 供应商器件封装 | X2-DFN1010-4 |
AP7341D-18FS4-7手册
AP7341D-18FS4-7概述
AP7341D-18FS4-7 产品概述

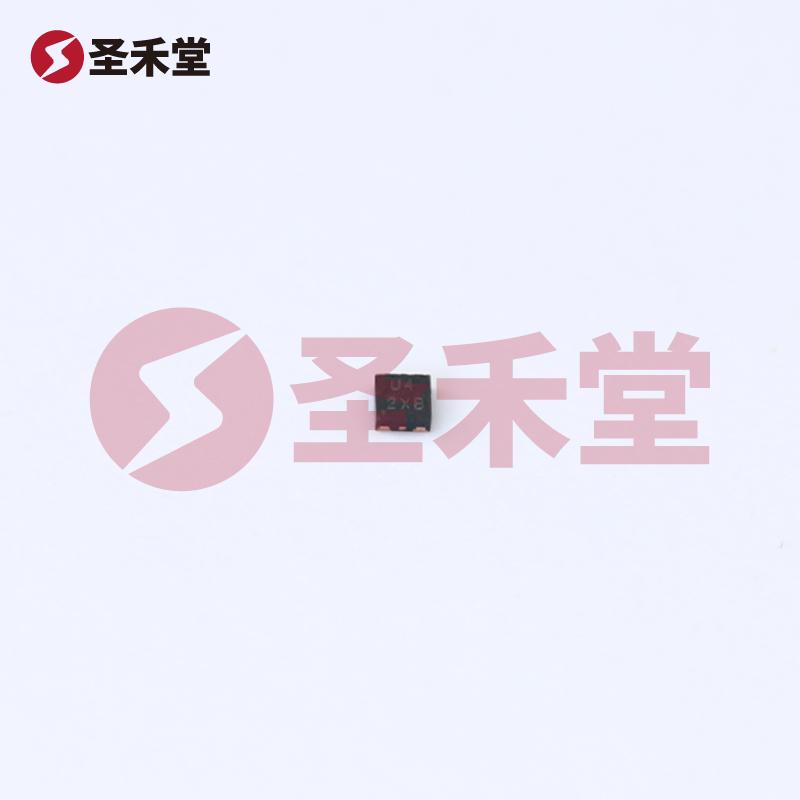

产品名称: AP7341D-18FS4-7
品牌: DIODES (美台)

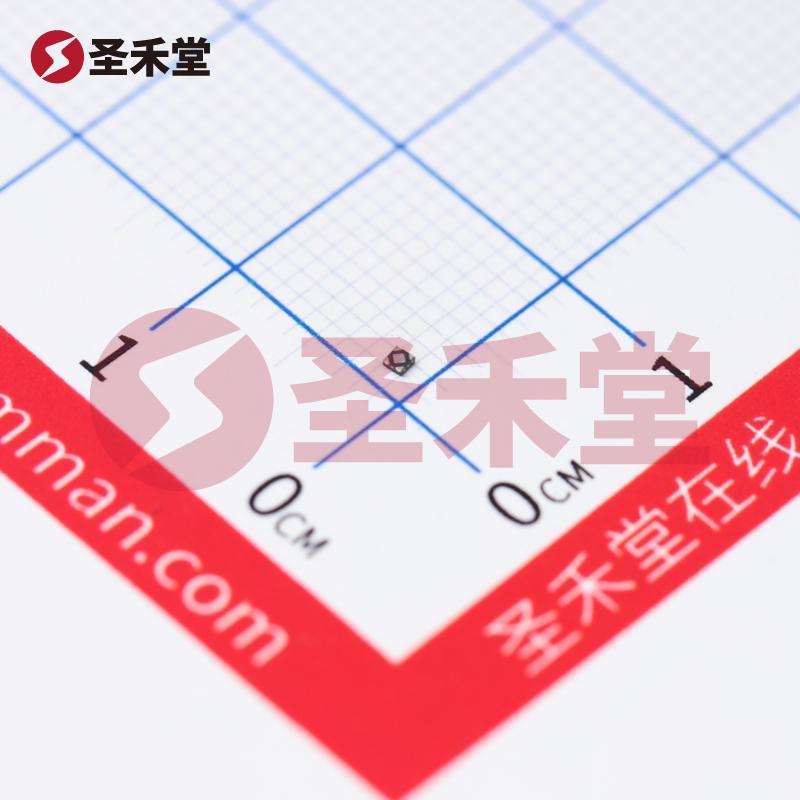

封装类型: X2-DFN1010-4
一、产品简介
AP7341D-18FS4-7 是一款高性能的线性稳压器 (LDO)，专为低功耗应用设计。它可以从高达 5.25V 的输入电压提供稳定的 1.8V 输出，最大输出电流为 300mA。这种稳压器广泛应用于各种电子产品，如移动电子设备、传感器、电源管理模块等，满足用户对低噪声、高效率以及小型化设计的需求。
二、关键参数
输入电压范围: AP7341D-18FS4-7 的最大输入电压为 5.25V，这个范围使得它能够与多种电源兼容，灵活应对不同的供电环境。
输出电压: 该产品的输出电压固定为 1.8V，适合低电压应用，有效支持各种逻辑电平和低功耗电路。
输出电流: 最大输出电流为 300mA，满足了大部分中小功率应用的需求，同时保证了稳定的输出性能。
电压降: 在 300mA 的负载条件下，AP7341D-18FS4-7 的最大电压降为 0.65V，意味着在满足稳压条件下，也能保证较低的能量损耗。
静态电流: 本稳压器的静态电流（Iq）为 50µA，表明其在待机状态下的低功耗特性，适合长时间电池供电的设备，极大地提升了电源效率。
PSRR (电源抑制比): 75dB（1kHz）的电源抑制比，确保了对于输入电源中噪声的良好抑制，使得输出的电压更加稳定，减少了对下游电路的干扰。
工作温度范围: -40°C 至 +85°C 的工作温度范围，使得该器件能够在恶劣环境中稳定工作，适合工业及汽车等广泛应用场景。
保护功能: 所有这些特性结合了过流保护，确保了器件在异常情况下不会损坏，增大了使用安全性和可靠性。
三、应用领域
AP7341D-18FS4-7 广泛应用于：
移动设备: 由于其小巧的 X2-DFN1010-4 封装，以及出色的电流输出能力，适合于智能手机、平板电脑及可穿戴设备等便携式电子产品。
消费电子: 电视机、音响及其他家电中同样可以利用该 LDO 提供稳定电源，确保电子元器件的正常运作。
工业设备: 工业控制器、传感器和自动化设备等要求高稳定性和可靠性的领域，对 AP7341D-18FS4-7 的需求也日渐增加。
汽车电子: 其宽工作温度范围及高可靠性使其非常适合用于汽车电子设备，如车载仪表、导航系统等。
四、结论
总之，AP7341D-18FS4-7 是一款功能强大的 LDO 稳压器，它结合了高效的电压调节能力、出色的电源抑制、可靠的保护特性及极低的静态电流性能，能够满足各类低功耗电子设备的需求。通过便捷的表面贴装设计和兼容的电源规格，该产品为设计工程师提供了灵活性和便利性，进一步推动了创新产品的研发与应用。无论是在消费电子、工业自动化还是汽车电子中，AP7341D-18FS4-7 都展现出色的性能和广泛的适用性，是实现稳定供电和高效能的理想选择。
