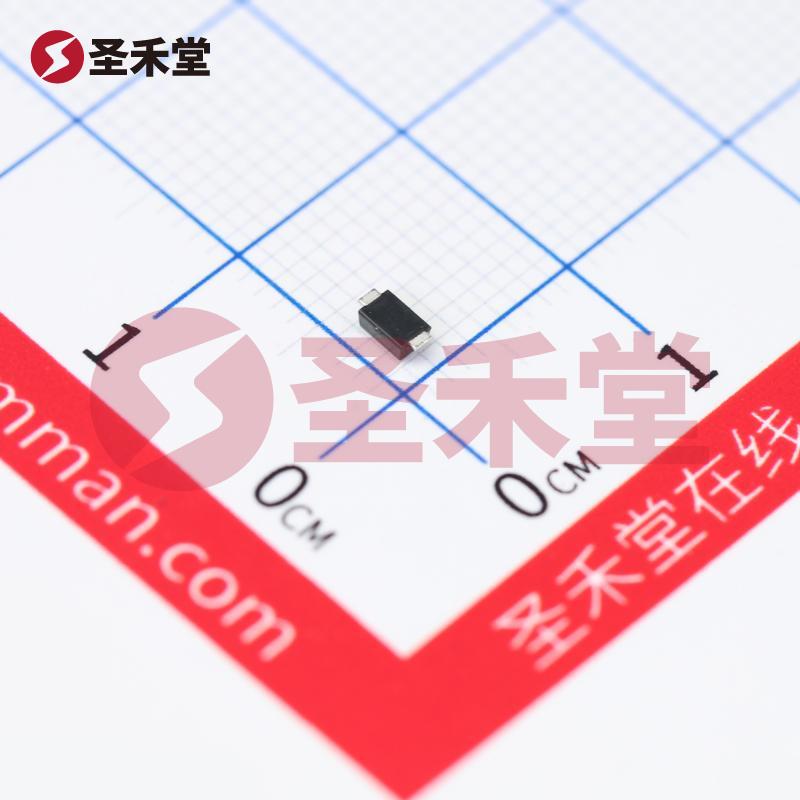

US1NWF-7

US1NWF-7 产品概述

产品简介

US1NWF-7 是一款高效率快速恢复二极管，适用于各种高电压和快速响应的应用场景。这款二极管具备出色的性能，最大直流反向电压可达到1200V，最大平均整流电流为1A，为设计师提供了广泛的应用灵活性。它采用SOD-123F封装，适合于表面贴装（SMD）技术，便于自动化组装和高密度电路设计。

主要参数

• 类型：标准二极管
• 最大反向电压 (Vr)：1200V
• 平均整流电流 (Io)：1A
• 正向压降 (Vf)：1.7V @ 500mA
• 反向恢复时间 (trr)：80ns
• 反向泄漏电流：5µA @ 1200V
• 工作温度范围：-55°C ~ 150°C
• 封装类型：SOD-123F
• 电容：5pF @ 4V，1MHz

性能特点

1. 高电压能力：US1NWF-7 在1200V的高效能下，能够处理大型电路中的高压应用，非常适合如开关电源、高频变换器等电路。

2. 优秀的整流特性：在额定条件下，该二极管的正向压降仅为1.7V，显著低于许多同类产品，因此在高电流状态下能有效降低功耗，提升整体系统效率。

3. 快速恢复：其反向恢复时间 trr 仅为80ns，使其能够在高频操作下，实现快速的开关响应，改善电路转换效率，降低开关损耗。

4. 低反向泄漏电流：在高达1200V的反向电压条件下，US1NWF-7 的反向泄漏电流仅为5µA，确保在高电压条件下仍能保持高效率和性能稳定，适合于长时间持续工作的应用。

5. 适应广泛的工作环境：其工作温度范围从-55°C 到 150°C，可以满足严苛环境下的性能需求，非常适合工业、汽车等领域的应用。

应用领域

1. 电源转换器：广泛应用于开关电源和线性电源转换器中，US1NWF-7 能够高效整流和转换电能，提升功率因数。

2. 逆变器：在太阳能逆变器、风能发电机等可再生能源应用中，具有高电压和低损耗特性的US1NWF-7 能提供良好的整流效果。

3. 电机驱动：由于其快速响应和低损耗的特性，这款二极管适用于各种电机驱动电路，确保电机运行的高效性与稳定性。

4. 频率变换器：由于该器件能够承受高频操作和高电压，适合用于频率变换器中，提升信号转换的效率和可靠性。

5. 汽车电子：在汽车电气系统中，US1NWF-7 能够支持各种电源管理和整流需求，适应汽车发动机、控制单元等苛刻环境。

总结

US1NWF-7 是一款理想的快速恢复二极管，凭借其高电压和高效率的特性，使其在电力和电子行业中占据重要地位。无论是在开关电源、逆变器、还是汽车电子领域，这款产品都能够为设计师提供可靠性和优越的性能。其紧凑的封装、良好的热稳定性及卓越的电性能，使其成为高端应用的首选。
