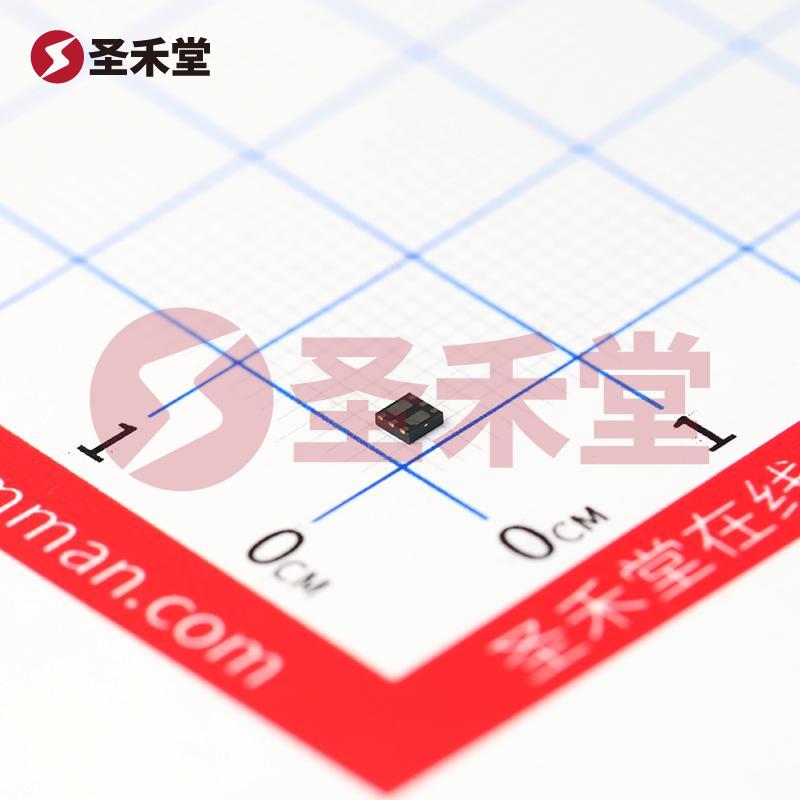

DMN2050LFDB-7 产品实物图片

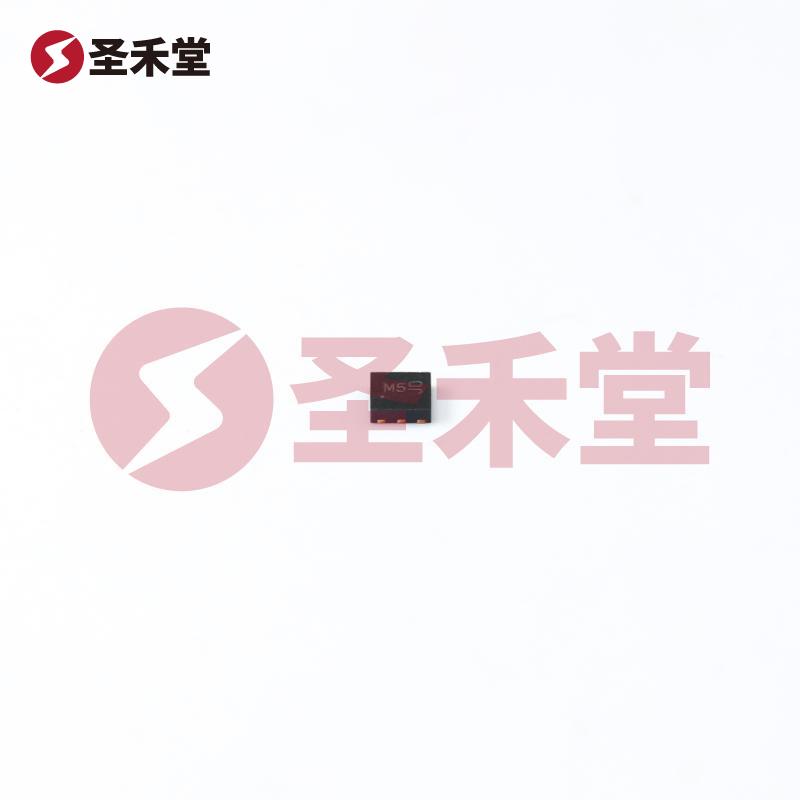

DMN2050LFDB-7 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

DMN2050LFDB-7

商品编码: BM0127477422
品牌 :
DIODES(美台)
封装 :
U-DFN2020-6
包装 :
编带
重量 :
0.015g
描述 :
场效应管(MOSFET) 730mW 20V 3.3A 2个N沟道 UDFN2020-6
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
1.15
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.15
--
200+
¥0.888
--
1500+
¥0.772
--
45000+
产品参数
产品手册
产品概述

DMN2050LFDB-7参数

FET 类型2 N-通道(双)FET 功能逻辑电平门
漏源电压(Vdss)20V25°C 时电流 - 连续漏极 (Id)3.3A
不同 Id、Vgs 时导通电阻(最大值)45 毫欧 @ 5A,4.5V不同 Id 时 Vgs(th)(最大值)1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)(最大值)12nC @ 10V不同 Vds 时输入电容 (Ciss)(最大值)389pF @ 10V
功率 - 最大值730mW工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳6-UDFN 裸露焊盘
供应商器件封装U-DFN2020-6(B 类)

DMN2050LFDB-7手册

empty-page
无数据

DMN2050LFDB-7概述

DMN2050LFDB-7 产品概述

DMN2050LFDB-7 是一款高性能的 N-通道场效应管(MOSFET),由知名电子元器件制造商 DIODES(美台)提供。该器件专为符合逻辑电平门要求的应用而设计,具有卓越的性能和灵活的工作范围,适合用于多种电子设备的开关控制和功率管理。

关键技术参数

  1. FET 类型和功能: DMN2050LFDB-7 是一款双 N-通道 MOSFET,具备逻辑电平门的特性,能够在较低的栅极电压(Vgs)下实现快速的开关动作。这一点对于需要低功耗控制的应用尤为重要。

  2. 漏源电压(Vdss): 该器件允许的最大漏源电压为 20V,这使得它可以在多个电压等级的电路中应用,而无需担心器件超出工作极限。

  3. 连续漏极电流(Id): 在 25°C 环境下,DMN2050LFDB-7 的连续漏极电流能力高达 3.3A,确保其在高负载情况下仍能够稳健运行。

  4. 导通电阻(Rds(on)): 在 5A 和 4.5V 的条件下,该 MOSFET 的最大导通电阻为 45 毫欧。这一低导通电阻特性有助于优化功率损耗和热管理,使其在开关应用中表现出色。

  5. 栅极阈值电压(Vgs(th)): DMN2050LFDB-7 在 250µA 流过时的最大栅极阈值电压为 1V,适合与多种逻辑电平兼容的控制电路配合使用。

  6. 栅极电荷(Qg): 本产品的最大栅极电荷为 12nC(在 10V 下),这一指标对于高频应用至关重要,因为它直接影响开关速度和效率。

  7. 输入电容(Ciss): 输入电容的最大值为 389pF(在 10V 下),这一特性在应用中可以降低信号延迟,提高系统的响应速度。

  8. 功率额定值: DMN2050LFDB-7 的最大功率额定值为 730mW,能够满足大部分中小功率应用的需求。

  9. 工作温度范围: 器件的工作温度范围广泛,从 -55°C 至 150°C,确保其在各种环境条件下均可稳定运行。

  10. 封装和安装类型: 该 MOSFET 采用 6-UDFN 裸露焊盘封装,尺寸紧凑,有助于节省电路板空间,同时便于自动化贴装,适合现代电子设备的装配需求。

应用场景

DMN2050LFDB-7 的高效性能和灵活特性使其适用于多种应用场景,包括但不限于:

  • 电池供电设备:由于其低导通电阻和低栅极驱动电压,特别适合移动设备和便携式应用。
  • 功率管理电路:可用于 DC-DC 转换器及开关电源设计,优化能量转换效率。
  • 电机驱动:在马达控制电路中表现出色,能够快速响应并实现平滑的切换功能。
  • LED 驱动:在 LED 照明和背光照明系统中,推动更高效率和更长使用寿命。

结论

DMN2050LFDB-7 N-通道 MOSFET 通过其性能优越、能效高和广泛的应用灵活性,成为电子设计工程师和开发者的理想选择。无论是在消费电子、工业控制还是汽车应用领域,它都能提供可靠的解决方案,并且在现代电子设计中发挥着重要的作用。对于追求高性能、高可靠性和低功耗的电子系统,其无疑是一个可依赖的组件。
