FMMTL618TA
FMMTL618TA参数
| 制造商 | Diodes Incorporated | 包装 | 卷带（TR） |
| 零件状态 | 有源 | 晶体管类型 | NPN |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 350mV @ 200mA，2A | 电流 - 集电极截止（最大值） | 10nA |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 250 @ 500mA，2V | 频率 - 跃迁 | 195MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3 |
| 电流 - 集电极 (Ic)（最大值） | 1.25A | 电压 - 集射极击穿（最大值） | 20V |
| 功率 - 最大值 | 500mW | 基本产品编号 | FMMTL618 |
FMMTL618TA手册
FMMTL618TA概述
FMMTL618TA 产品概述
1. 概述

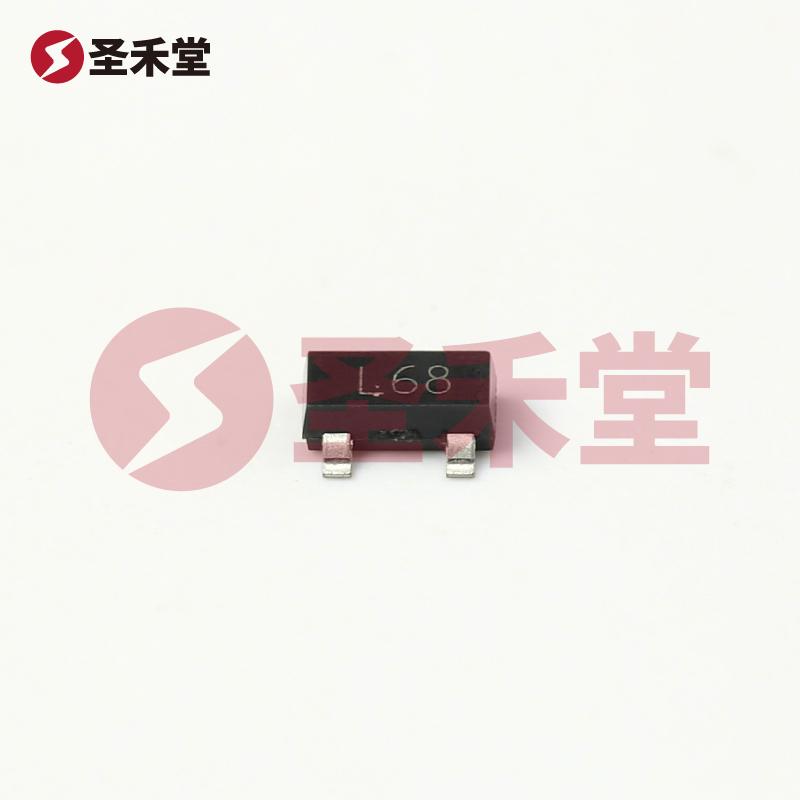

FMMTL618TA 是由 Diodes Incorporated 生产的一款高性能 NPN 型三极管（BJT），适用于多种电子应用场景。此产品采用流行的 SOT-23-3 封装，具有优良的电气性能和工作可靠性，能够满足从低功率增益到高频信号放大的多种需求。其卓越的特性使其在广泛的电子设备中具有重要的应用价值，特别是在便携式设备、消费电子、通信和工业控制领域。
2. 主要参数
- 类型: NPN
- 封装: SOT-23-3（TO-236-3, SC-59）
- 最大集电极电流 (Ic): 1.25A
- 最大集电极-发射极击穿电压 (Vce): 20V
- 功率处理能力 (Pd): 500mW
- 饱和压降 (Vce(sat)): 最大 350mV @ 200mA，2A
- 集电极截止电流 (Icbo): 最大 10nA
- 直流电流增益 (hFE): 最小 250 @ 500mA，2V
- 频率 - 跃迁: 195MHz
- 工作温度范围: -55°C ~ 150°C (TJ)
- 包装方式: 卷带（TR）
- 状态: 有源
3. 性能特点
FMMTL618TA 提供了出色的直流电流增益，最小值为 250，在 500mA 的 Ic 条件下表现卓越。这使得该晶体管特别适用于需要较高增益的放大电路。其饱和压降低至 350mV，使得对电源的损耗大幅减少，从而提高了整体电路的效率。
4. 应用领域
由于其高频性能和稳定的电气特性，FMMTL618TA 被广泛应用于：
- 音频放大器: 在需要高增益和良好线性的音频信号放大电路中，适合用作前级放大器。
- 射频应用: 频率高达 195MHz，因此可用于无线电发射和接收、信号调制解调等应用。
- 开关电路: 其最大集电极电流可达 1.25A，适合用于各种开关电路，甚至在功率控制方面也有良好的表现。
- 电源管理: 适用于电池供电设备，作为开关管或线性调节器的一部分助力功耗管理。
5. 安装与兼容性
FMMTL618TA 的表面贴装型设计使其在现代电子设备中易于集成，尤其是体积小巧的便携设备。SOT-23-3 封装与其他主流元件的兼容性高，便于大规模生产和设备的紧凑设计。此外，兼容性也使得设计师在选择电路元件时拥有更大的灵活性。
6. 环境适应性
FMMTL618TA 的工作温度范围为 -55°C 到 150°C，适用于极端环境条件的应用。这种广泛的工作温度特性使其在高温电子设备和严苛条件下的工业应用中表现良好。
7. 结论
总之，FMMTL618TA 是一款高性能的 NPN 型三极管，凭借其出色的增益、低饱和压降以及良好的高频特性，广泛适用于各种电子产品。无论是在消费电子、通信设备，还是工业控制，FMMTL618TA 都是一种理想的选择，可以为工程师提供可靠的解决方案，以实现高效能和高可靠性的电路设计。其小巧的 SOT-23-3 封装和优异的温度适应性，使得它成为现代电子设计中的重要组成部分。
