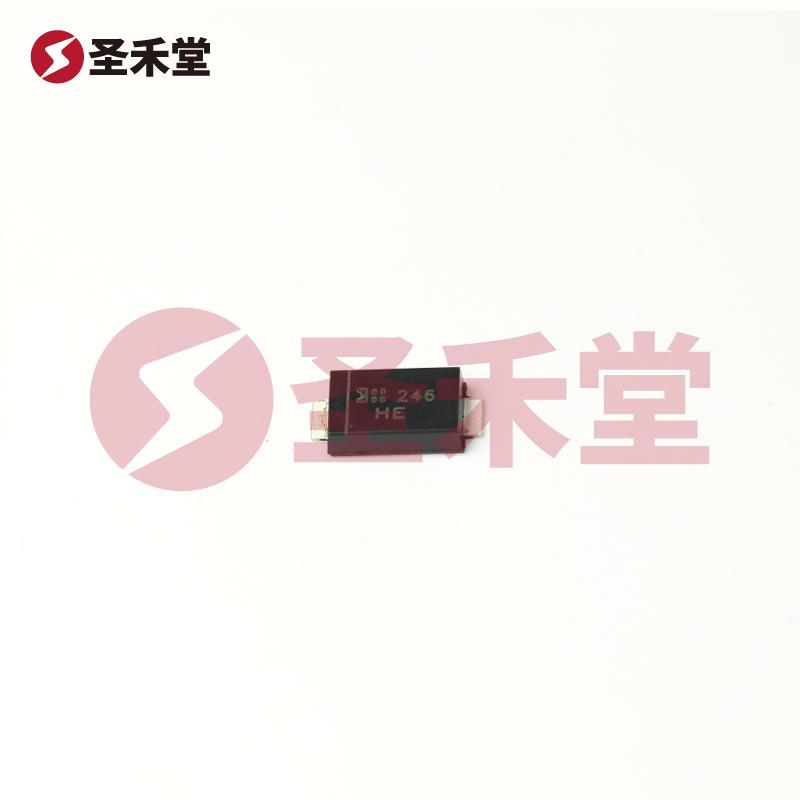

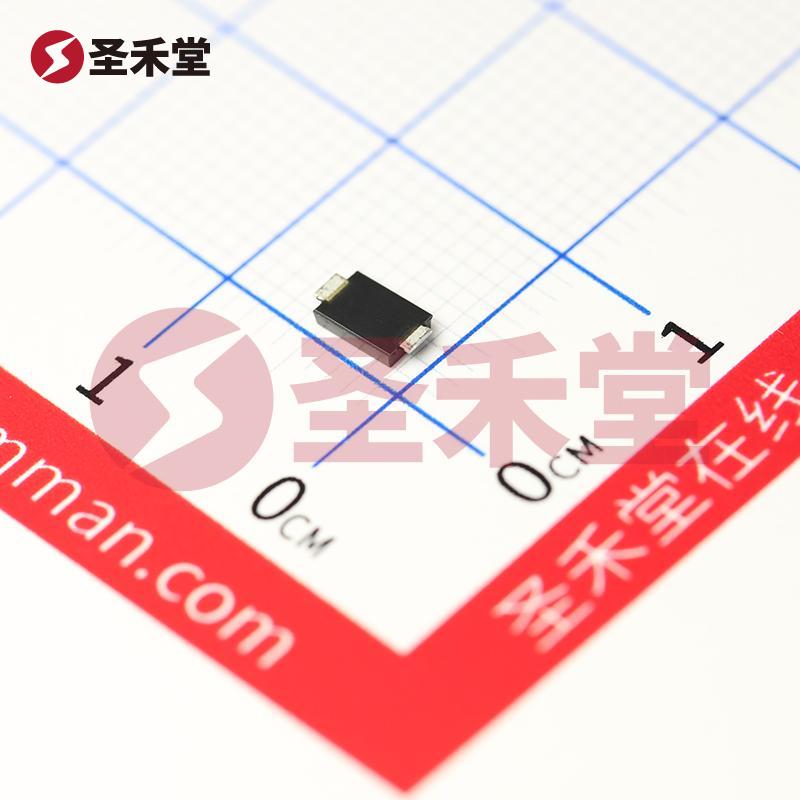

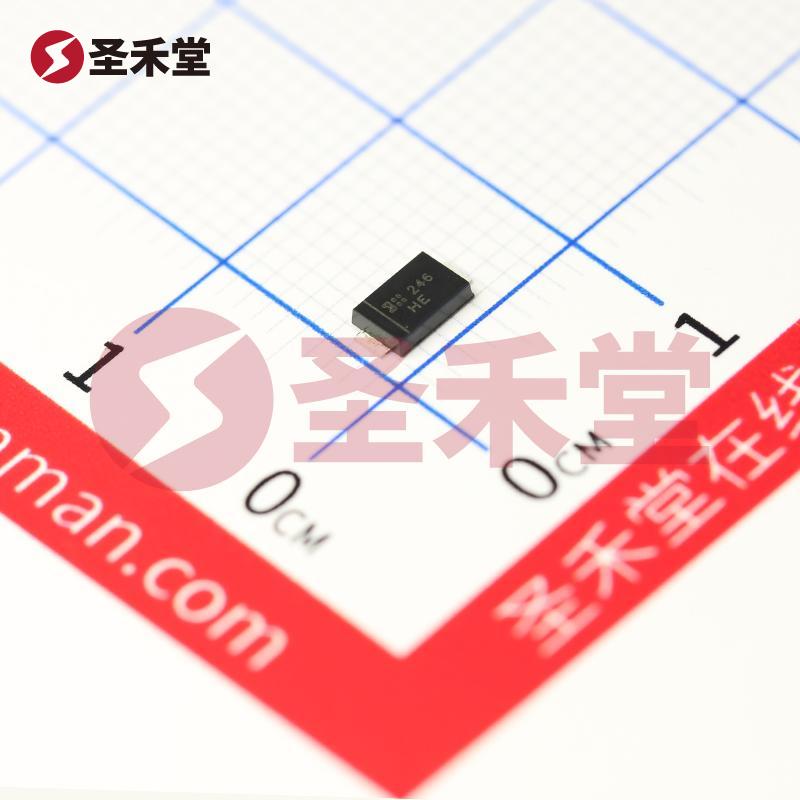

P4SMAJ5.0ADF-13

产品概述: P4SMAJ5.0ADF-13

一、产品介绍

P4SMAJ5.0ADF-13 是一款由 Diodes Incorporated 制造的单向齐纳二极管，广泛应用于电压瞬变抑制器 (TVS) 的各种应用。它的设计目的是为敏感的电子元器件提供过电压保护，能够有效限制瞬态电压，以确保所连接的电路在极端条件下的稳定性和可靠性。此二极管具有高峰值脉冲处理能力，适合在多种恶劣环境下工作，尤其适用于汽车电子、消费电子、通信设备等重要领域。

二、主要规格

1. 制造商: Diodes Incorporated
2. 零件状态: 活跃
3. 封装类型: D-Flat，表面贴装型
4. 电压特性:
   • 反向断态电压 (V_R): 典型值为5V，表明在正常工作条件下，该二极管的反向电压限制在5伏特。
   • 击穿电压 (V_BR): 最小值为6.4V，表示该二极管在受到反向电压时开始进入击穿状态的最小电压。
   • 最大箝位电压 (V_C): 在高达9.2V的瞬态情况下，二极管会限制电压，以保护下游电路。
5. 脉冲电流特性:
   • 峰值脉冲电流 (I_pp): 最大可达43.5A (10/1000µs脉冲)，展现出极高的瞬态电流承受能力，适用于保护敏感的电路元件。
   • 峰值脉冲功率: 最大可达400W，确保在极短的脉冲时间内不损坏本身。
6. 工作温度范围: -55°C 至 150°C，说明产品能够在极端的环境条件下正常运行。

三、应用领域

P4SMAJ5.0ADF-13 的广泛应用使其成为多种行业的重要组成部分，尤其适合以下领域：

• 消费电子: 包括手机、平板电脑和个人电脑等产品，以防止电源瞬变导致的电路损坏。
• 汽车电子: 在汽车控制系统和电气设备中，提供必要的保护，以应对高温、高湿、震动等复杂环境。
• 通信设备: 在网络设备及基站中使用，以保证信号的稳定性和设备的安全性。
• 工业自动化设备: 在各种工业控制和传感器应用中，确保设备稳定运行并避免电压冲击损害。

四、设计考量

使用 P4SMAJ5.0ADF-13 时，设计工程师应考虑以下几点：

1. 电路保护需求: 明确设备所需的电压保护水平，并根据这一需求选择合适的二极管型号。
2. 布局与散热: 由于该二极管的峰值功率可达到400W，电路设计时需要考虑合理的PCB布局和散热方案，以确保二极管在高负载工作时不会过热。
3. 服从标准: 在选择和应用此二极管时，需要确保符合相关行业标准，例如汽车电子的ISO 26262或通信设备的EMC要求。

五、总结

P4SMAJ5.0ADF-13 作为一款高性能的TVS二极管，凭借其优异的电压和电流特性，能够为多种电子设备提供强大的瞬态电压保护。其小型化的表面贴装设计不仅便利了现代电子设备的集成，也极大地提高了加工效率和空间利用率。通过本产品，设计工程师能够在保障电路安全运行的基础上，增强产品的整体性能与可靠性。
