PUSB3AB6Z

PUSB3AB6Z 产品概述

一、基本信息

PUSB3AB6Z是一款由Nexperia USA Inc.制造的高性能静电保护装置，采用卷带（TR）包装，符合当今电子设计对空间、效率和性能的多重要求。该器件特别适合在USB接口和其他高速度数据线路环境中提供静电放电（ESD）保护，确保设备在受到电压冲击时的稳定性与安全性。

二、主要特性

1. 高击穿电压：此器件提供最小6V的击穿电压（V_br），并具有典型的反向断态电压为3.3V。此外，最大箝位电压为6V，这意味着在电流峰值脉冲条件下，器件可以安全地承受高达5A的瞬时电流（在10/1000µs极限条件下），这对于防止高电压瞬态对敏感电子设备的损害至关重要。

2. 双向通道设计：PUSB3AB6Z支持双向通道设计，适合用于数据传输线和电源线的一体化保护，能够同时为正负两种电压方向提供保护，这是现代电子设备必须的特征。

3. 宽工作温度范围：器件的工作温度范围为-40°C至85°C，使其能够在多种环境条件下稳定工作，适应不同的应用场景。

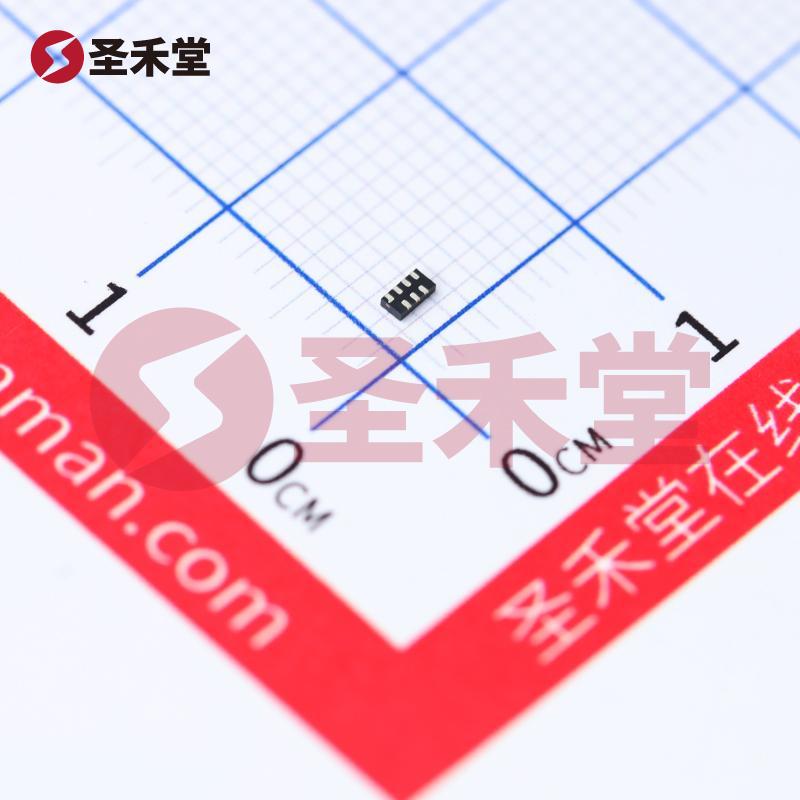

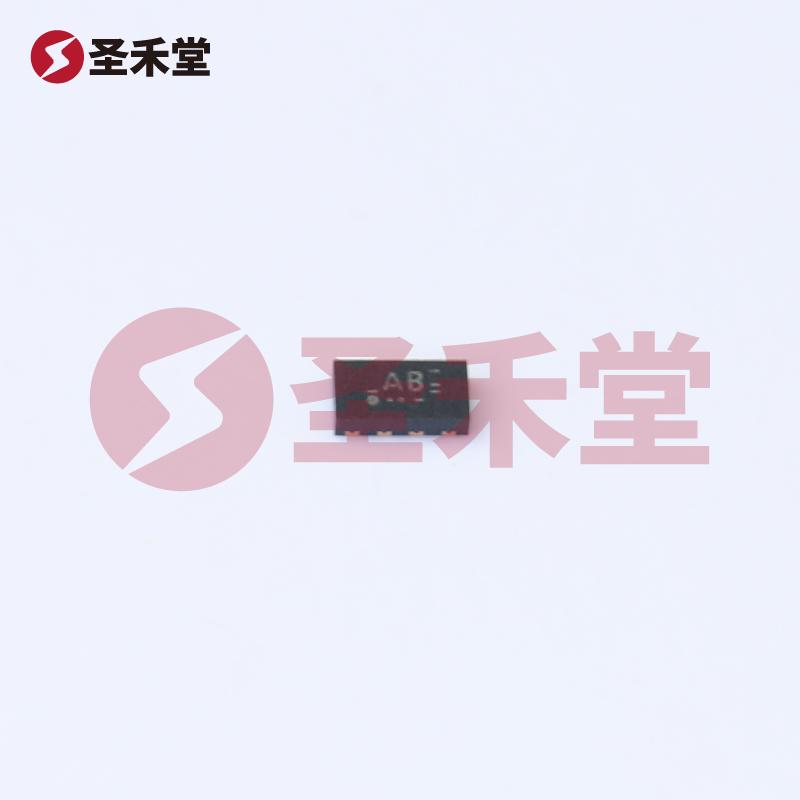

4. 紧凑封装：PUSB3AB6Z采用7-XSON（1.1x2.1mm）封装设计，适合表面贴装型安装。这种紧凑型封装在保持良好电气性能的同时，减少了受保护板面积，满足现代电子设备对小型化的需求。

5. 无电源线路保护：该器件设计为不提供电源线路保护，但在数据传输应用中，能够有效防止ESD事件对系统的干扰。

三、应用场景

PUSB3AB6Z是为各种电子设备提供静电保护的理想选择，特别是那些涉及USB接口的产品。其适用场景包括：

• 移动设备：智能手机、平板电脑等需要可靠ESD保护同时又不能占用过多空间的设计。
• 计算机周边设备：鼠标、键盘、外置硬盘等外设，能够保证数据传输过程中不会因瞬态电压引起故障。
• 工业设备：工业自动化产品，保障设备在恶劣环境中正常运行的同时，防止静电对设备造成损害。
• 消费类电子产品：电视、音响等产品中也可以利用该器件有效降低静电放电带来的风险。

四、总结

PUSB3AB6Z静电保护装置通过先进的设计和制造工艺，为用户提供了高效的解决方案，以满足现代电子产品对抗静电放电威胁的需求。其优越的电气性能、紧凑的封装以及广泛的应用场景，使其成为各类设备中不可或缺的保护元件。选择PUSB3AB6Z不仅可以提升设备的可靠性，还能增强消费者对产品的信心，是现代电子设计的理想之选。
