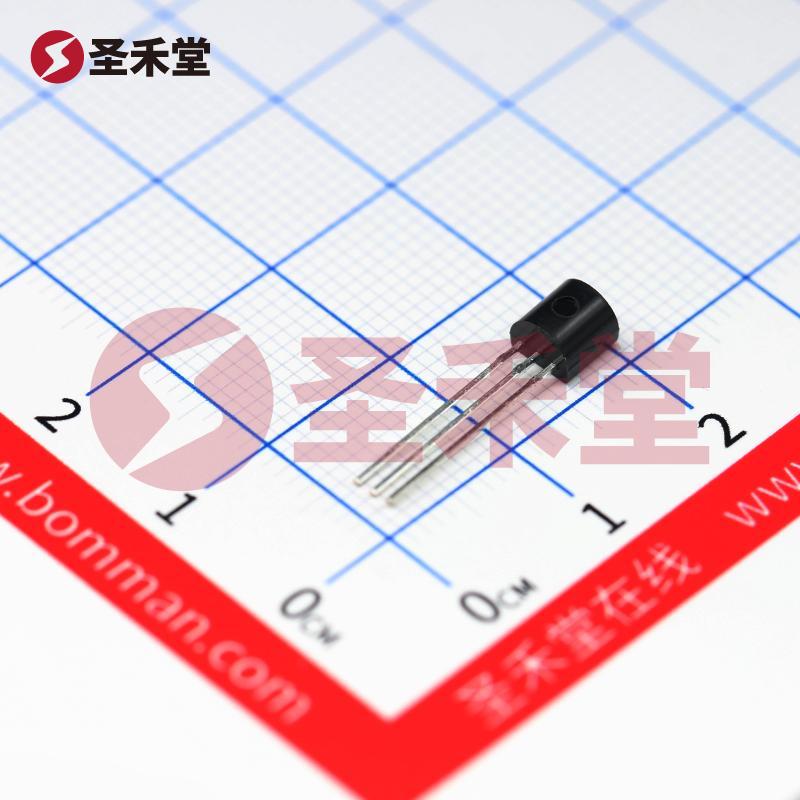

LM317L

LM317L 产品概述

概述

LM317L是一种可调线性稳压器（LDO），具有极高的输出稳定性，适合各类应用场合。它的工作电压范围宽泛，从1.2V到37V，并支持最高输入电压可达40V。以其简单易用的特性和优异的性能，被广泛应用于消费电子、工业控制和电源管理等领域。

主要规格

• 品牌： HTC
• 包装类型： TO-92(TO-92-3)
• 输入电压范围： 1.2V - 40V
• 输出电流： 最大100mA
• 调整输出电压范围： 1.2V - 37V

工作原理

LM317L作为一种可调稳压器，利用反馈控制原理来保持输出电压稳定。当输出电压低于设定值时，内部电路会自动调节，以增加输出电压；反之，当输出电压超过设定值时，电路会降低输出电压，从而保证输出电压始终在设定范围内。这种自我调整机制使得LM317L在负载变化或者输入电压变化时，仍能保持稳定的输出。

应用场景

LM317L是一种高度通用的稳压解决方案，可以广泛应用于多个场景，包括但不限于：

1. 消费电子产品：如家用电器、音响设备和数字仪器等。
2. 电源管理：为各种电子模块提供稳定的电源，确保设备正常运行。
3. 工业设备：用于传感器电源供应和小型电机控制场合。
4. 教育和实验仪器：在实验室供电及原型开发中，提供可调电压输出的灵活性。

特性和优点

1. 广泛的输入电压范围：LM317L能处理的输入电压高达40V，适应不同电源环境。
2. 可调输出电压：用户可以通过外部电阻调节输出电压，以满足不同电压需求。
3. 高效率和低噪声：相对于其他稳压器，LM317L具有较低的功耗和噪声，能够显著提升工作效率。
4. 保护功能：内置过流、过热保护功能，确保设备在异常情况下的安全运行。
5. 易于使用：只需少量外部元件即可构建稳压电路，适合快速原型开发。

设计考虑

在使用LM317L时，设计人员需要注意以下几点：

• 输入和输出电容：通常建议在输入端和输出端各增加适当的电容，以降低输入噪声并提高响应速度。常用的电容值为输入电容10μF和输出电容1μF。
• 散热管理：虽然LM317L的工作电流较小，但在高输入电压下，还是可能会产生较大的功耗和热量。因此，散热设计是确保其长期稳定工作的关键。
• 电压调整电阻选择：调整输出电压的电阻网络应按照公式设计，以确保输出电压的精度。

结论

综上所述，LM317L作为一种灵活且强大的可调稳压解决方案，适合广泛的应用场景。其卓越的性能和多样的功能，使其在电子设计中成为一种重要的组件。无论是在家用电器、汽车电子、还是在复杂的工业设备中，LM317L都能提供可靠、稳定和高效的电源管理方案，帮助设计人员实现各种创新。

通过合理的设计和应用，LM317L无疑将为电源管理带来更多的可能性，使各种电子设备更具实用性和经济性。
