D3Z30BF-7

产品概述：D3Z30BF-7

一、产品简介

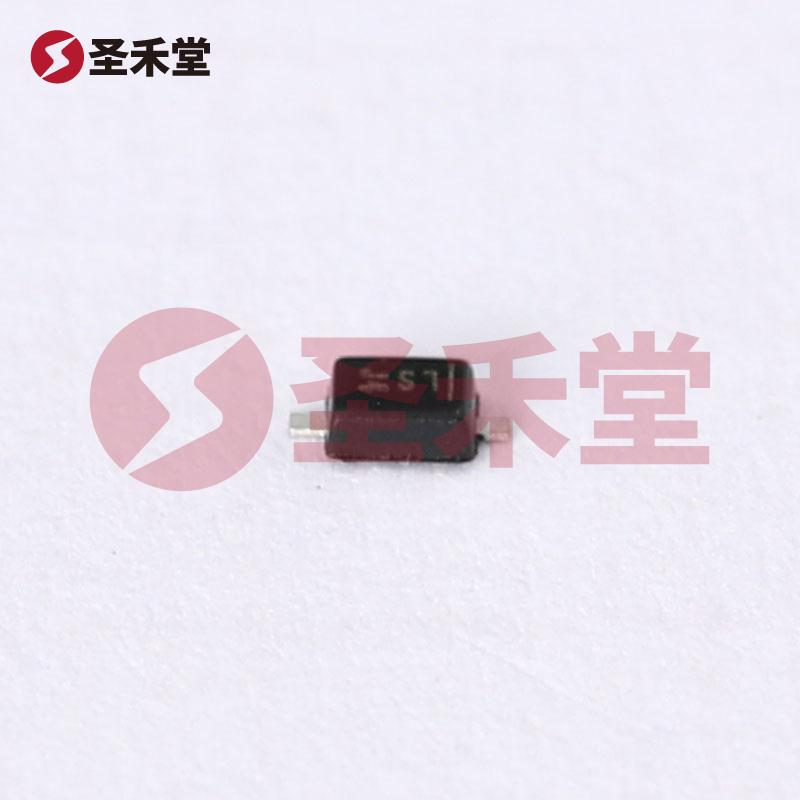

D3Z30BF-7 是一款高性能的稳压二极管，采用了 SOD-323F 表面贴装封装，专为电子设备提供稳压保护。它的标称齐纳电压为 29.94V，能够有效地为各种电路保护提供稳定的电压参考。作为 DIODES（美台）品牌的一部分，D3Z30BF-7 在功率处理和反向泄漏电流方面表现出色，适用于温度范围广泛的工业环境。

二、主要参数

1. 安装类型：表面贴装型（SMD）
2. 工作温度范围：-65°C 至 150°C
3. 最大阻抗（Zzt）：40 Ohms，确保在不同工作条件下都能提供优良的电流调节能力。
4. 标称齐纳电压 (Vz)：29.94V，使其非常适合电源管理和电压稳压应用。
5. 正向电压 (Vf)：在 100mA 时为 1.1V，表明该器件的导通性能良好。
6. 最大功率：400mW，适合低功耗电路，帮助减少热量生成。
7. 反向泄漏电流：在 23V 时为 50nA，极低的电流有助于提升电路的效率。
8. 容差：±3%，提供了一定的制造公差，有助于满足设计要求。

三、应用场景

D3Z30BF-7 的设计使其非常适合在多个电子领域中应用，包括但不限于：

• 电源管理：由于其稳定的齐纳电压，D3Z30BF-7 可用于电源模块的输出电压稳定，确保电路在各种负载条件下的性能。
• 电压参考：适合用作精确电压参考，为模拟电路（如运算放大器）提供所需的参考电压，确保信号处理的准确性。
• 过电压保护：在敏感的电子设备（例如，传感器和微控制器）中，D3Z30BF-7 可用于保护电路不受瞬时过电压的影响。
• LED 驱动器：作为 LED 驱动电路中的一部分，能够稳压并确保 LED 的亮度一致性，延长 LED 的寿命。

四、性能优势

1. 高温稳定性：D3Z30BF-7 的工作温度范围从 -65°C 到 150°C，使其在极端环境下依然可以保持稳定的性能，适合各种工业应用。
2. 低反向泄漏电流：在高 GHz 频率应用中，D3Z30BF-7 的极低反向泄漏电流（50nA @ 23V）显著减少了功耗，提高了系统效率。

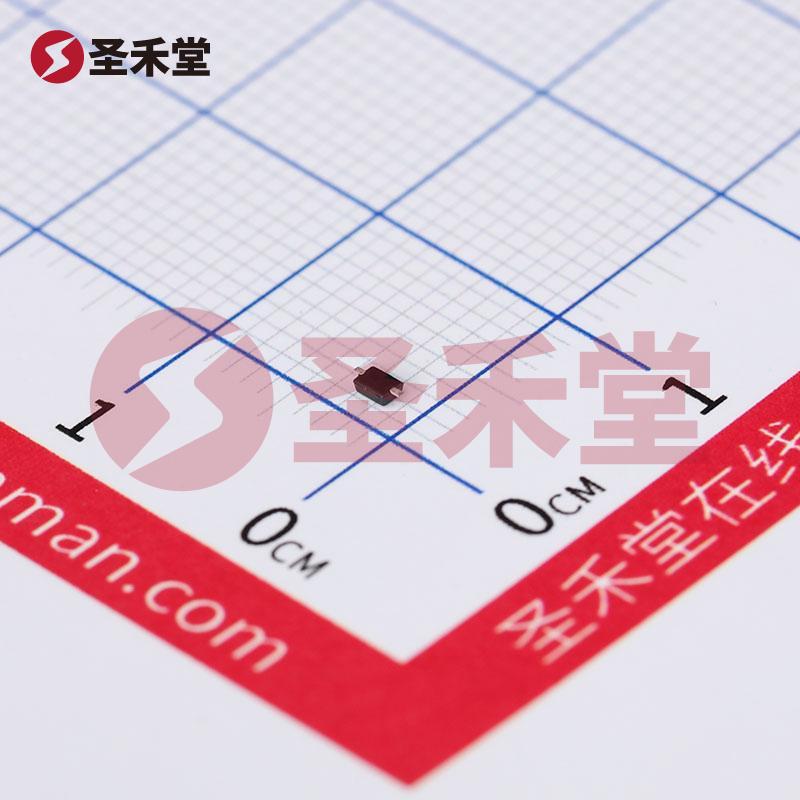

3. 紧凑封装：SOD-323F 封装的设计不仅占用空间小，而且方便在自动化生产环境中进行贴装，提高了生产效率。
4. 可靠性：作为 DIODES 品牌的一部分，D3Z30BF-7 具有良好的可靠性和稳定性，能够满足严苛的工业标准。

五、总结

D3Z30BF-7 是一款优秀的稳压二极管，兼具高温性能、低功耗和小型化优点，适合广泛的应用。无论是在电源管理、电压参考还是过电压保护等领域，这款器件都能为设计师提供高性价比的解决方案。通过采用 D3Z30BF-7，工程师能够确保其产品在各种环境条件下的稳定性与可靠性，是现代电子设计中不可或缺的组件。
