BAV23SQ-7-F

BAV23SQ-7-F 产品概述

BAV23SQ-7-F 是一种高性能的表面贴装型二极管，设计用于电路中的整流应用。它在各种电子设备中具有广泛的使用场景，适合需要快速恢复和高电流处理的电子电路。BAV23SQ-7-F 是由 DIODES（美台）公司制造，采用 SOT-23 封装形式，便于紧凑型电路板的设计。

1. 基础参数

• 二极管配置: BAV23SQ-7-F 为 1 对串联的二极管配置，能够有效处理电流并且提供冗余，提升整体电路的可靠性。
• 安装类型: 该二极管采用表面贴装型（SMD），使其非常适合现代化的电子设备，便于高效的自动化生产与组装。
• 电流 - 平均整流 (Io): 每个二极管的平均整流电流为 400mA (DC)，非常适合中等功率电子产品的需求。
• 二极管类型与速度: BAV23SQ-7-F 被分类为标准二极管，其快速恢复特性使其在小信号和高频应用中表现卓越，恢复时间不超过 500ns，这是高速开关电路所必需的性能。

2. 电压特性

• 正向电压 (Vf): 在 200mA 的工作条件下，正向电压为 1.25V，这个值相对较低，能有效减少功率损耗。
• 反向电压 (Vr): 该二极管能够承受高达 200V 的直流反向电压，确保在高电压环境中运行的稳定性和安全性。

3. 温度与泄漏电流

• 工作温度范围: BAV23SQ-7-F 的结温范围为 -65°C 到 150°C，能够在极端环境下保持良好的性能，这使得该元件非常适合于汽车电子、工业控制和其它高温应用。
• 反向泄漏电流: 在 200V 的反向电压下，其反向泄漏电流仅为 100 nA，说明其在切换状态时具有极低的能量损失，增加了电路的有效性。

4. 应用领域

BAV23SQ-7-F 的设计使其适用于广泛的应用，例如：

• 电源管理: 在电源供应器、适配器和充电器中，用于整流电流，并对输入、输出端进行保护。
• 信号整流: 在天线、调制解调器和信号调理设备中，用于低信号整流和波形整形，使信号传输更加稳定。
• LED 驱动电路: 在LED照明和显示应用中，用于电流控制和反向保护，提升系统的整体可靠性。

5. 封装与特性

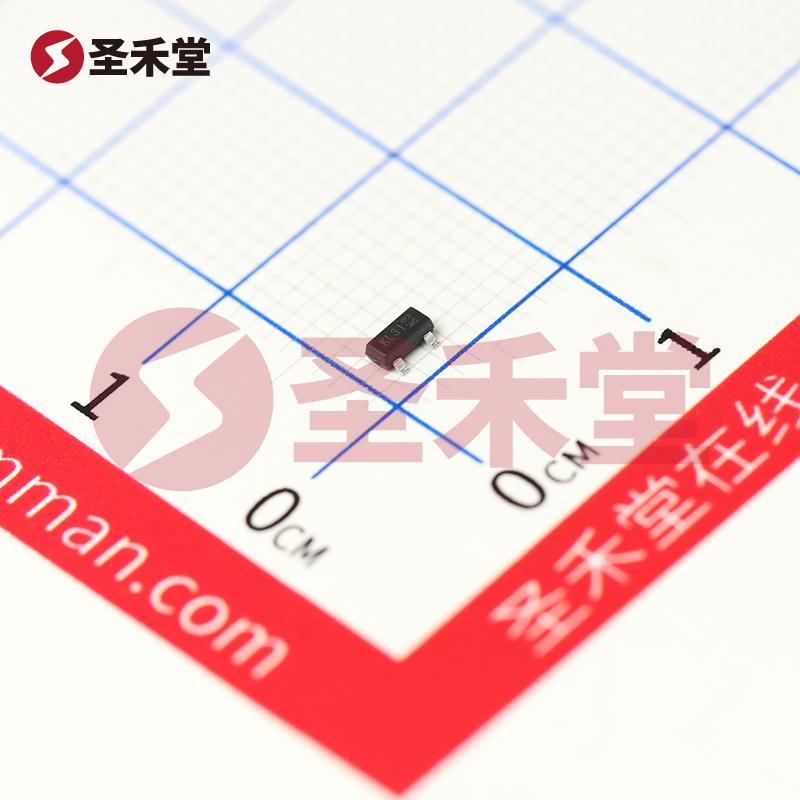

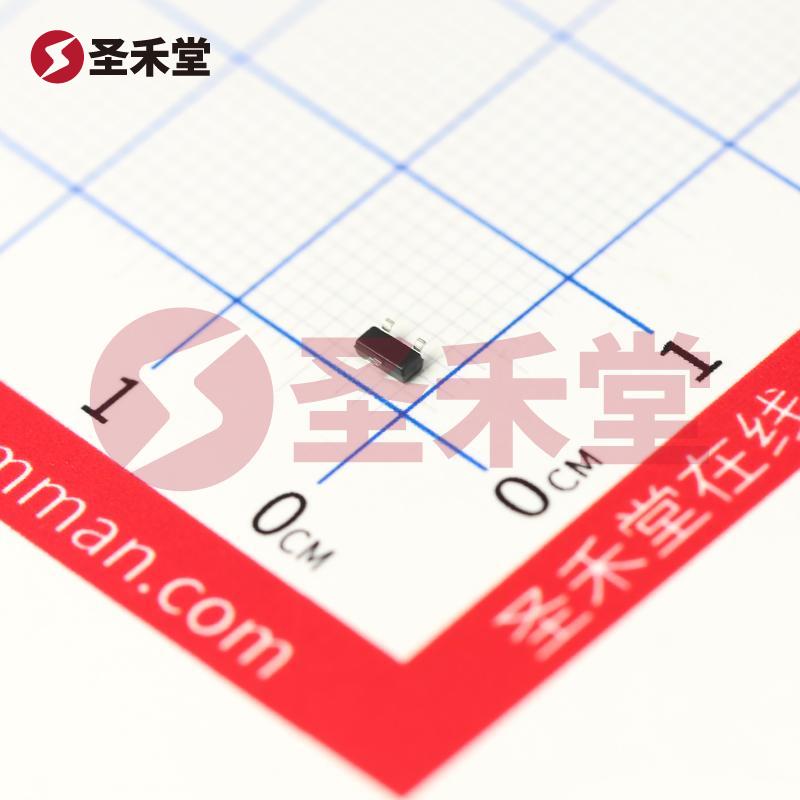

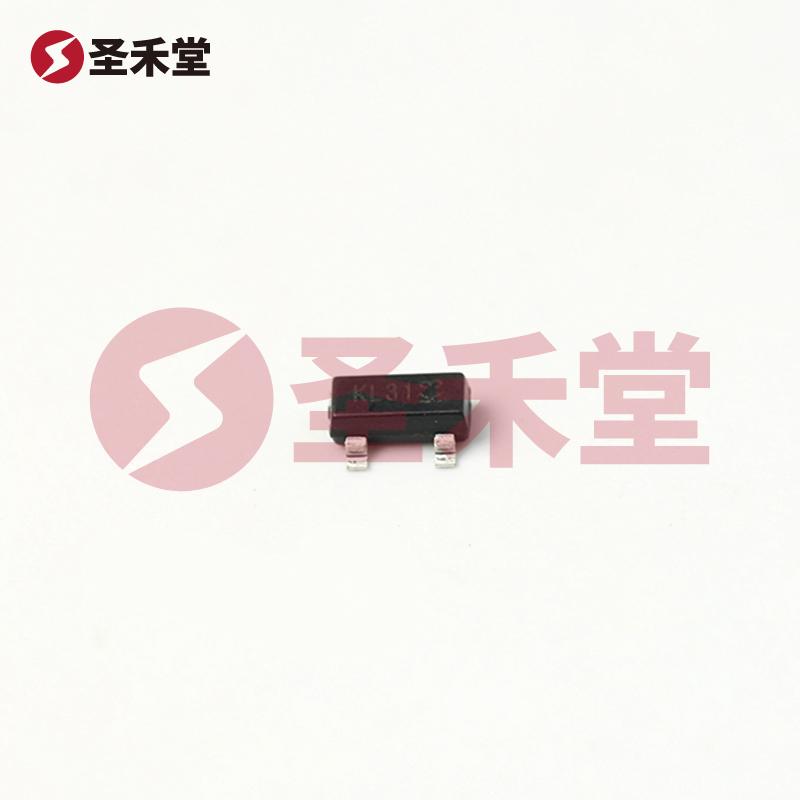

BAV23SQ-7-F 采用 SOT-23 封装，体积小巧，便于在端器件密集的电路板上占用更少的空间。同时，该封装形式还有助于改善散热性能，使器件在高负荷下也能稳定工作。

6. 总结

BAV23SQ-7-F 是一款高度可靠、高性能的表面贴装型二极管，凭借其优越的电流承载能力、快速恢复特性和宽广的工作温度范围，使其在现代电子产品中得到了广泛应用。无论是在消费类电子、工业设备还是在汽车电子中，BAV23SQ-7-F 都是实现高效整流和电源管理的理想选择。其低泄漏电流和高反向电压特性进一步增强了其作为稳压与保护元件的竞争力。选择 BAV23SQ-7-F，可以为您的电子设计提供安全性与稳定性。
