B130AF-13

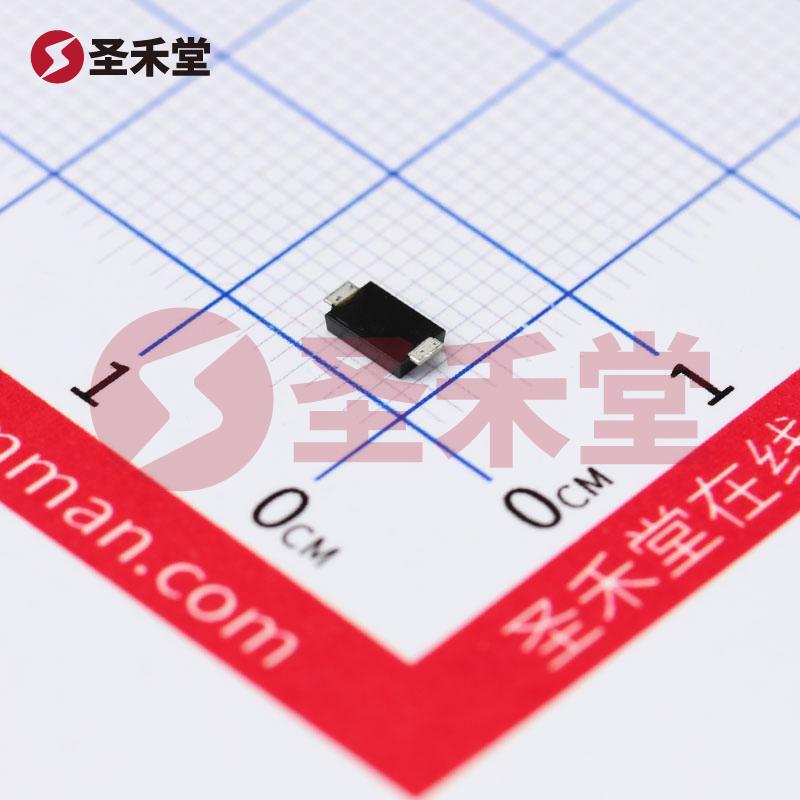

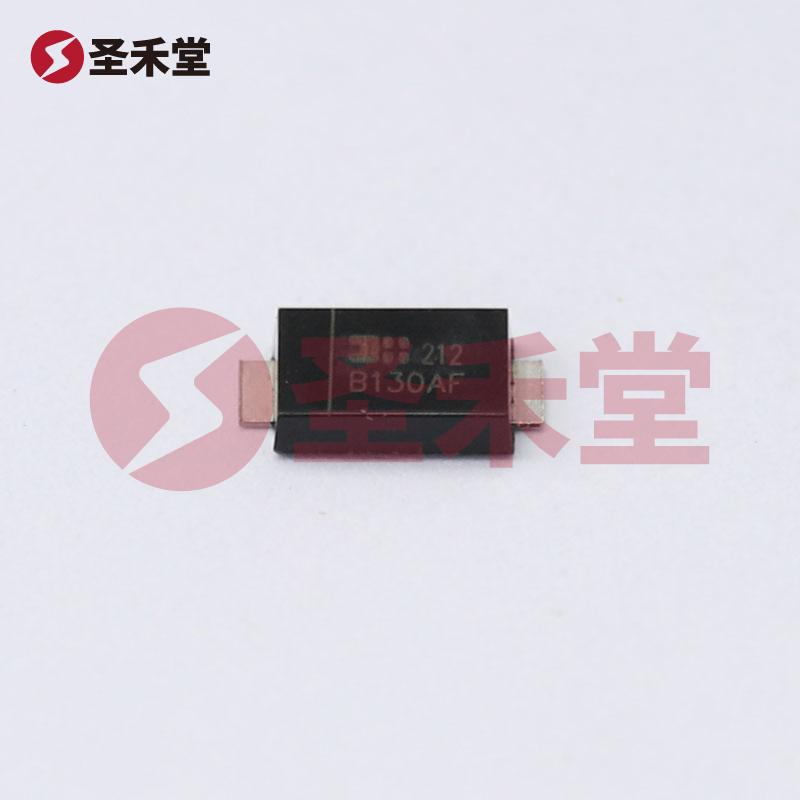

产品概述： B130AF-13 肖特基二极管

一、简介

B130AF-13 是一款高性能肖特基二极管，广泛应用于各种电子电路和系统中。采用先进的半导体技术，该二极管兼具低正向电压、快速恢复特性及优异的反向电流特性，使其在功率管理、整流及保护电路等诸多应用场景中表现出色。

二、主要参数

1. 类型：肖特基二极管
2. 最大反向电压 (Vr): 30V
3. 平均整流电流 (Io): 1A
4. 正向电压 (Vf): 500mV @ 1A
5. 快速恢复时间: ≤ 500ns，I0 > 200mA
6. 反向泄漏电流: 100µA @ 30V
7. 结电容: 50pF @ 4V，1MHz
8. 安装类型: 表面贴装型
9. 封装/外壳: DO-221AC，SMA扁平引线
10. 工作温度范围: -55°C ~ 150°C

三、性能特点

1. 低正向电压降: B130AF-13 具有非常低的正向电压降（Vf），在1A电流下仅为500mV，这使得该二极管在开关电源和电池供电系统中能够有效降低功耗，提高系统效率。

2. 高反向电压能力: 最大反向电压可达到30V，适用于大多数低到中等电压的应用场合，提供了良好的设计灵活性。

3. 快速开关特性: 该二极管的快速恢复时间小于500ns，能够在高频率的操作中有效降低开关损耗，广泛适合各类高频开关电源和电动机驱动板的需求。

4. 低反向泄漏电流: 在30V的情况下，反向泄漏电流仅为100µA，这对提高电路的稳定性和降低待机功耗具有重要意义，尤其是在便携式设备和低功耗应用中。

5. 良好的温度特性: B130AF-13 的工作温度范围广泛，从-55°C到150°C，能够在严苛的环境条件下稳定工作，提升产品的可靠性。

四、应用场景

B130AF-13 肖特基二极管因其出色的性能而被广泛应用于多个场景，主要包括：

1. 开关电源: 适用于高效的电源转换系统，能够有效降低能量损耗和热量生成。
2. 整流电路: 在AC-DC转换中用作整流器，以提高整流效率和电路稳定性。
3. 电池管理系统: 适合用于电池充电和放电管理，提高设备的整体效能和延长电池使用寿命。
4. 保护电路: B130AF-13可以在过压或瞬态电压情况下保护敏感电子元件，提高系统的抗击穿能力。
5. LED驱动电路: 在LED照明系统中用作整流和电流限制元件，帮助实现稳定的亮度输出。

五、总结

B130AF-13 肖特基二极管以其低正向电压、快速恢复特性和广泛的工作温度范围，成为了现代电子设计中不可或缺的元器件。从开关电源、整流电路到电池管理系统等领域，它能有效提升整体性能与能效，减少能量损耗，更好地满足客户日益增长的应用需求。无论在消费电子、工业控制还是通讯设备中，B130AF-13 都能够提供与日俱增的市场竞争力与可靠的产品性能，是电子设计工程师的理想选择。
