DDC144NS-7
DDC144NS-7参数
| 晶体管类型 | 2 个 NPN 预偏压式（双） | 电流 - 集电极 (Ic)（最大值） | 100mA |
| 电压 - 集射极击穿（最大值） | 50V | 电阻器 - 基极 (R1) | 47 千欧 |
| 电阻器 - 发射极 (R2) | 47 千欧 | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 5mA，5V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 300mV @ 500µA，10mA | 电流 - 集电极截止（最大值） | 500nA |
| 频率 - 跃迁 | 250MHz | 功率 - 最大值 | 200mW |
| 安装类型 | 表面贴装型 | 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
| 供应商器件封装 | SOT-363 |
DDC144NS-7手册
DDC144NS-7概述

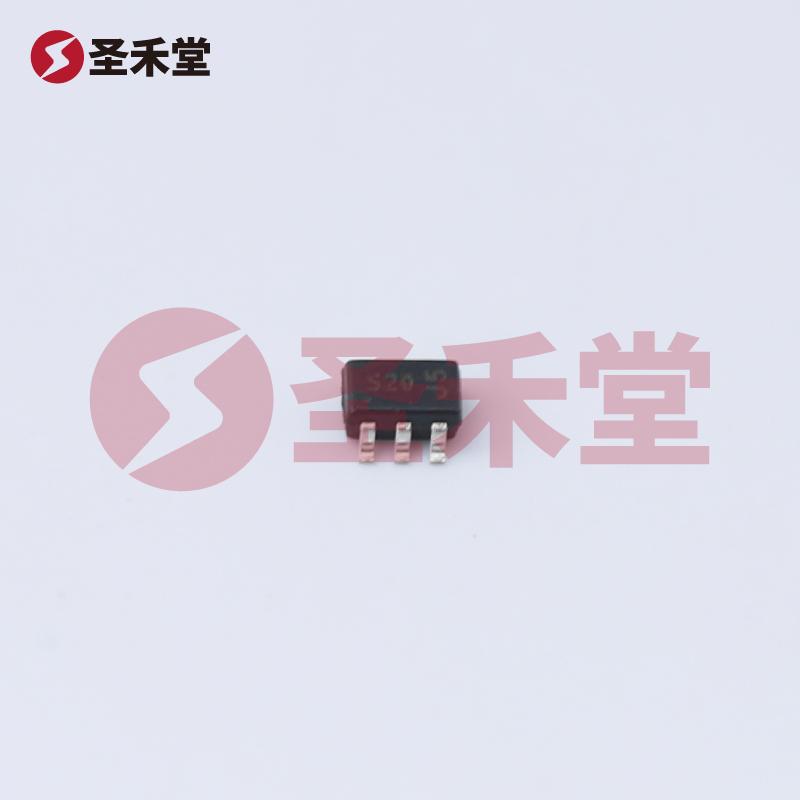

产品概述：DDC144NS-7 数字晶体管
一、产品简介
DDC144NS-7 是由知名电子元器件制造商 DIODES（美台）生产的一款高性能数字晶体管，它采用了最新的半导体技术，集成了两个 NPN 晶体管，专门设计用于数字电路中的高频开关和信号放大应用。该元器件封装形式为 SOT-363，适合表面贴装技术(SMT)，以方便现代电路板的布局和焊接。
二、主要特点
双NPN预偏置设计：DDC144NS-7 具备两个 NPN 晶体管，可以有效地提高电路设计的灵活性，减少外部元件的需求，降低总体成本和电路复杂性。
高电流和电压性能：该器件的集电极电流最大可达 100mA，集射极击穿电压为 50V，能够满足大多数低到中功率应用的需求，提供可靠的工作性能。
优越的增益特性：在 5mA 的集电极电流（Ic）和 5V 的电压条件下，DDC144NS-7 的直流电流增益（hFE）最小为 100，意味着它能有效放大输入信号，提升输出功率。
低饱和压降：在特定工作条件下（500µA 的基极电流和 10mA 的集电极电流），其 Vce 饱和压降最大为 300mV，保证了在开关状态下能有效降低功耗。
高频响应能力：该器件的跃迁频率可达到 250MHz，非常适合快速开关的应用场景，能够在高速数字电路中稳定工作。
低截止电流：其最大集电极截止电流仅为 500nA，这意味着在关闭状态下，几乎没有电流流过，有利于降低待机功耗。

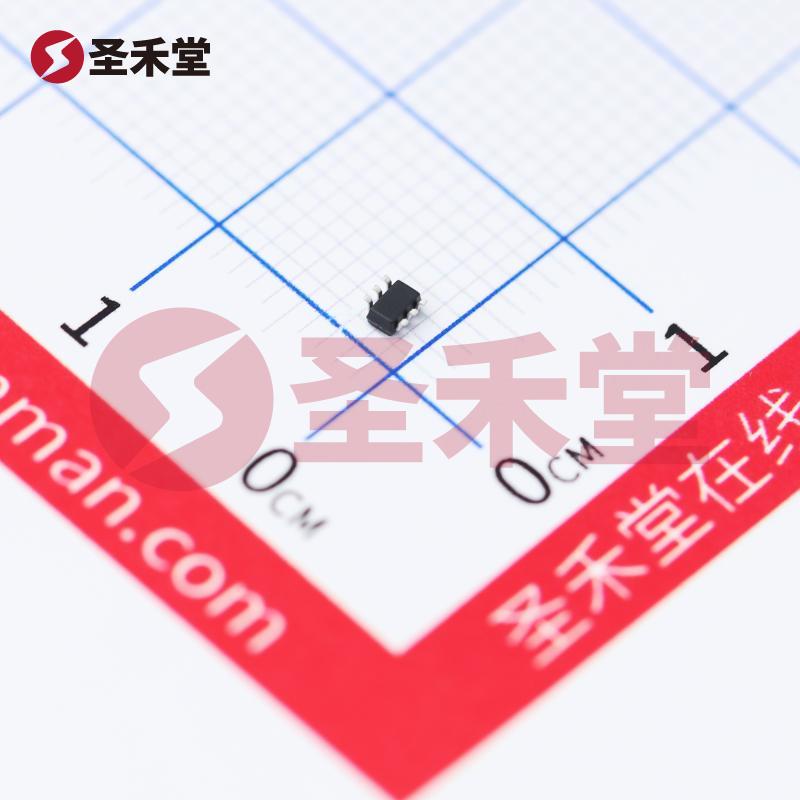

小型化封装：采用 SOT-363 封装，适用于空间有限的应用场合，便于密集布线的PCB设计，适应现代小型电子设备的需求。
三、应用领域
DDC144NS-7 的应用非常广泛，适用于各种数字电路和系统，包括但不限于：
通信设备：在射频(RF)和数字信号处理器中，DDC144NS-7 能够作为信号开关和放大器，提升信号质量和传输可靠性。
计算机周边设备：如打印机、扫描仪、外部存储器等，使用 DDC144NS-7 的装置可以提高数据传输速度和系统响应时间。
家电产品：在智能家居设备中，DDC144NS-7 能够用于控制开关和信号处理，提高设备的智能化水平。
工业自动化：在各种传感器和控制系统中，DDC144NS-7 的高频响应能力和高稳定性应用广泛，可支持快速响应的工业设备控制。
四、总结
DDC144NS-7 数字晶体管凭借其优异的性能、灵活的应用和小巧的封装设计，为创新型电子产品提供了强有力的支持。其高速度、高增益、低功耗的特点使其成为各类数字电路和设备的理想选择。无论是在通讯、计算机周边设备还是在家电和工业领域，DDC144NS-7 都展现出超强的适用性和可靠性，是高性能电子开发者的优先选择。
