AP2138N-3.6TRG1

AP2138N-3.6TRG1 产品概述

AP2138N-3.6TRG1是一款高性能的线性稳压器（LDO），主要用于提供稳定的3.6V输出电压，能够满足多种电子产品对电源管理的需求。该稳压器具备输入电压最大值为6V的特点，输出电流最高可达250mA，且拥有低静态功耗的优势。这些特性使AP2138N-3.6TRG1非常适合便携式设备和低功耗应用。

基本参数和特性

• 输出配置与类型：AP2138N-3.6TRG1属于正输出配置，提供固定的3.6V输出电压。固定输出的设计减少了电路设计中的复杂性，便于集成与应用。

• 电压输入范围：该稳压器的最大输入电压为6V，使其在较宽的输入电压范围内保持稳定输出。这一特性让它在各种电源条件下均能可靠工作。

• 电压降（Dropout Voltage）：产品的最大电压下降（Dropout Voltage）为0.6V在250mA的负载下，这意味着在给定的输出电流下，输入电压须保持在3.6V加上0.6V，即最低需在4.2V以上，以确保稳压器正常工作。

• 输出电流：该稳压器支持最高250mA的输出电流，适合驱动一些低功耗负载，如传感器、微控制器等。

• 静态电流（Iq）：AP2138N-3.6TRG1的静态电流为1.5µA，这个数值极低，适合用于电池供电的便携设备。该特性不仅延长了设备的使用时间，还减少了整体功耗。

• 保护功能：集成了过流保护（Overcurrent Protection），极大地提高了电路的安全性，这一功能可以有效防止由于输出端短路或负载异常而导致的损坏。

• 工作温度范围：工作温度范围为-40°C至85°C，适用于多种苛刻环境的应用，确保了器件在极端条件下的可靠性。

封装与安装

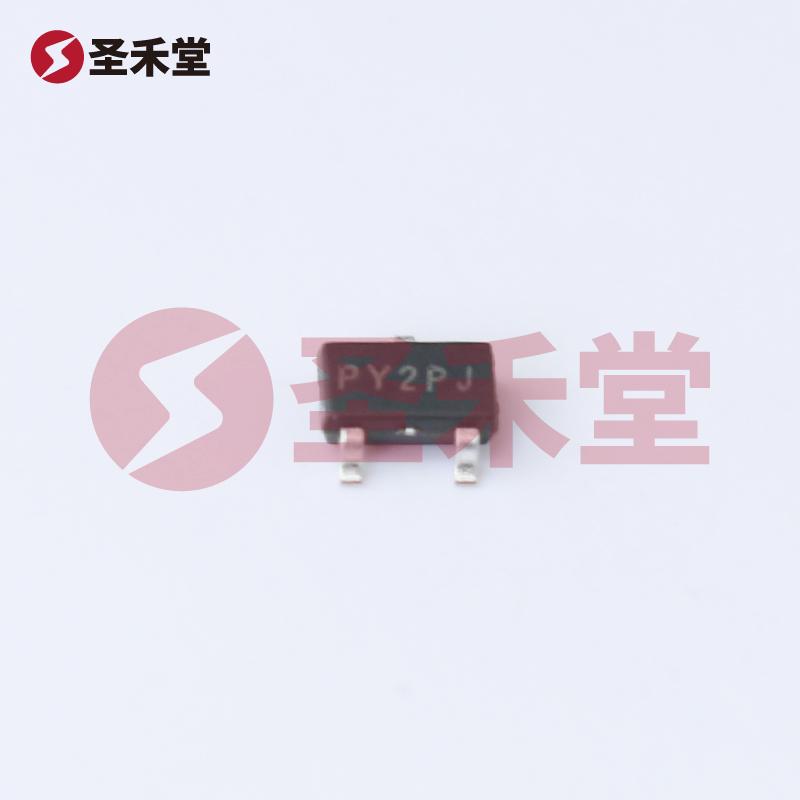

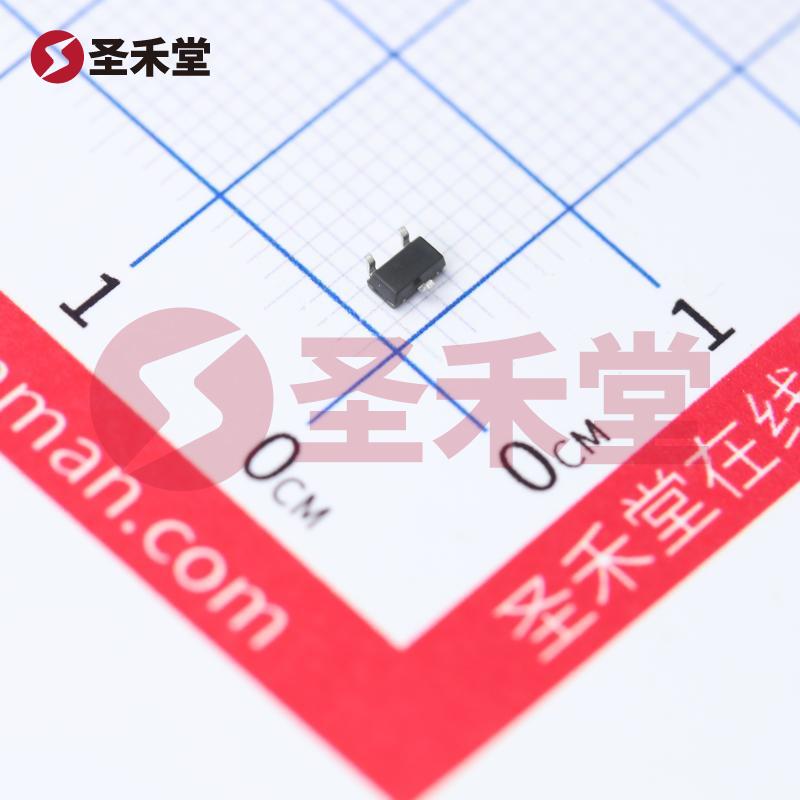

AP2138N-3.6TRG1采用SOT-23-3封装，这是一个表面贴装型封装，具有小型化优势。这种封装占用空间小，适合于高密度电路板设计，能够满足现代电子产品对体积和重量的更高要求。同时，SOT-23-3封装支持自动贴装工艺，提高了生产效率和产品的一致性。

应用场景

AP2138N-3.6TRG1可广泛应用于多种电子产品中，例如：

• 便携式电子设备：如智能手表、健身追踪器、蓝牙耳机等，依赖于低功耗且稳定的电源管理。
• 传感器电源：在各种传感器中提供稳定的工作电压，保证读取数据的准确性。
• 家用电器：小型家用电器及其控制电路的电源管理。
• 工业设备：在工业监控及控制系统中提供供电，确保长时间的可靠运行。

总结

AP2138N-3.6TRG1是一款高效能、低功耗的线性稳压器，体现了DIODES（美台）的卓越设计能力。它的固定3.6V输出、宽输入范围、低压降以及过流保护等特性，使其成为电源管理应用中的理想选择。无论是在便携式设备、传感器应用，还是在其他各种电子产品中，AP2138N-3.6TRG1都展现了出色的性能和可靠性，能够满足日益增长的市场需求。
