LM2904S-13

LM2904S-13 产品概述

概述

LM2904S-13 是一款双路通用运算放大器，由美台半导体公司（Diodes Incorporated）制造，采用了先进的低功耗技术，广泛应用于医疗、工业控制、电源管理和信号处理等多个领域。这款运算放大器适用于各种需要高增益和良好线性度的应用场合，其性能参数的优异性使其成为各种电子设计中的理想选择。

技术参数

LM2904S-13 的关键技术参数如下：

• 类型：双路通用运算放大器，适合多种应用需求。

• 压摆率：0.3 V/µs，这一压摆率使得LM2904S-13 在响应高速信号时具有一定的能力，尽管不属于超高速运算放大器，但在许多常规应用中已足够使用。

• 增益带宽积：700 kHz，表明在一定增益条件下，信号带宽高达700 kHz，适合进行信号放大和混合应用。

• 输入偏置电流：20 nA，较低的输入偏置电流使得该放大器适合用于高阻抗信号源的应用，同时减少了信号失真。

• 输入电压补偿：在极小的范围内（2 mV）可控制输入失调电压，这降低了系统的整体噪声，提供了更高的测量精度。

• 供电电流：工作电流仅为2 mA，充分体现了该器件的低功耗特性，使其非常适合于便携式设备和电池供电的设计。

• 输出电流：40 mA，能够驱动相对较大的负载，是在工业和消费电子产品中理想选择。

• 供电电压：支持单电源（3V ~ 36V）和双电源（±1.5V ~ 18V）供电，灵活的电源需求使其应用广泛。

• 工作温度范围：-40°C ~ 125°C，满足恶劣环境条件下的工作需求，适合在广泛的应用环境中稳定运行。

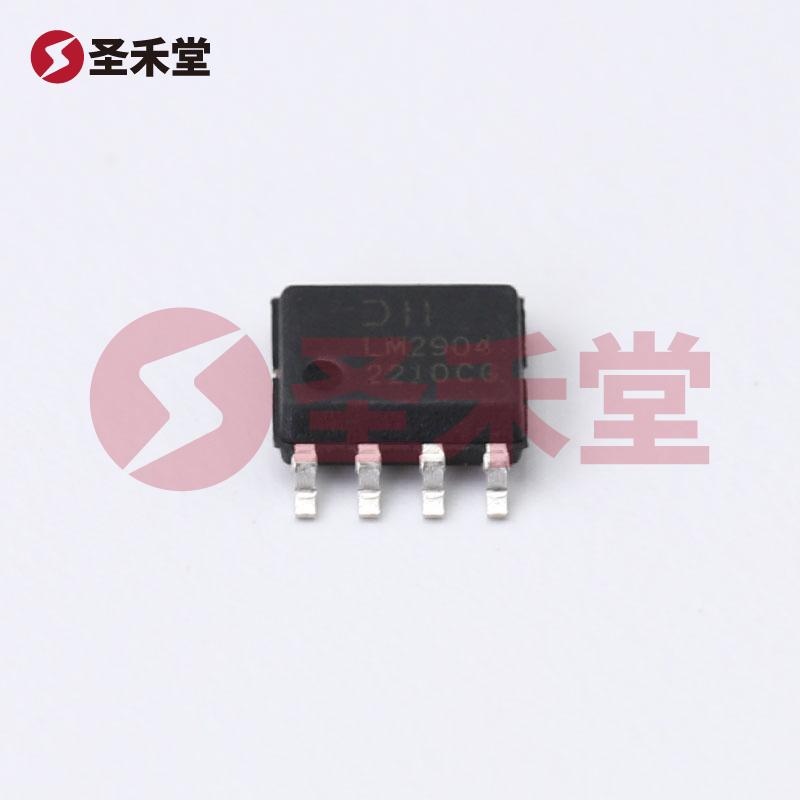

• 封装类型：SO-8表面贴装型封装，适应现代小型化设计，安装方便，热导性能佳。

应用场景

LM2904S-13 在许多应用中都非常受欢迎，包括但不限于：

1. 信号放大：在传感器应用中，通常需要放大从传感器中读取的微弱信号。LM2904S-13 的高增益特性使它特别适合这类场合。

2. 模拟信号处理：在音频和视频信号处理中，该设备能够有效增强信号质量，提供更清晰的音频和图像输出。

3. 数据采集系统：适合用于各种数据采集系统中，支持在多个通道上实现高质量数据获取。

4. 工业控制系统：用于执行滤波、调节和控制等任务，在机器人、自动化仪器等设备中发挥关键作用。

5. 仪表仪器：在测试和测量设备中，由于其低失调和高线性度，有助于提高测量精度。

总结

LM2904S-13 是一款多功能、高性价比的低功耗双路运算放大器，适合在多种应用中使用。其合理的技术参数，尤其是低输入偏置电流和宽工作电压范围，使得LM2904S-13 成为工程师和设计师在现代电子产品设计中的优选元件。无论是在高精度信号放大，还是在复杂的模拟信号处理过程中，这款运算放大器都能提供可靠的性能和稳定的结果，满足用户不断变化的需求。
