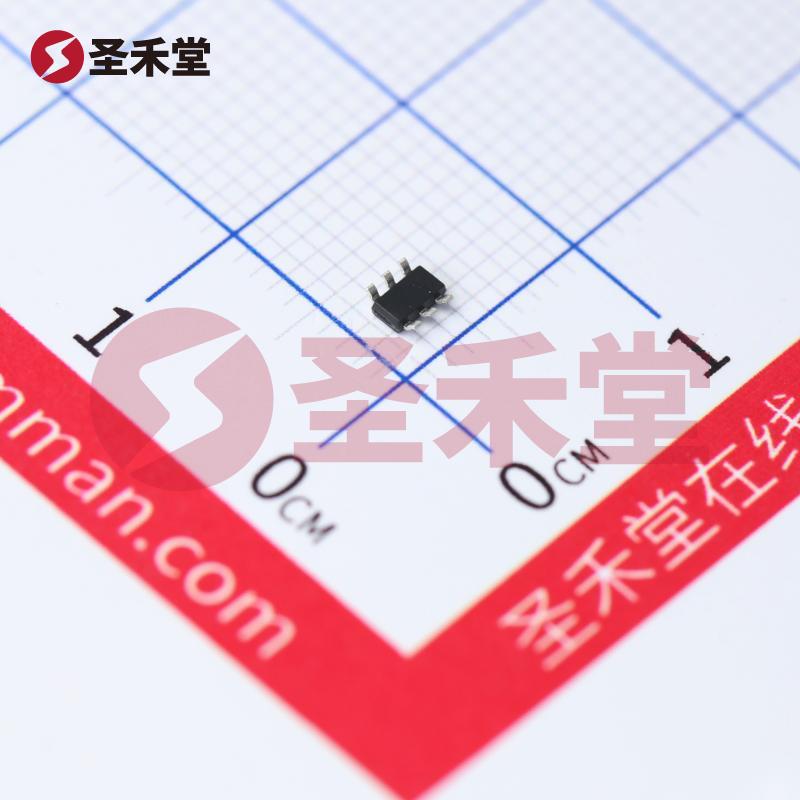

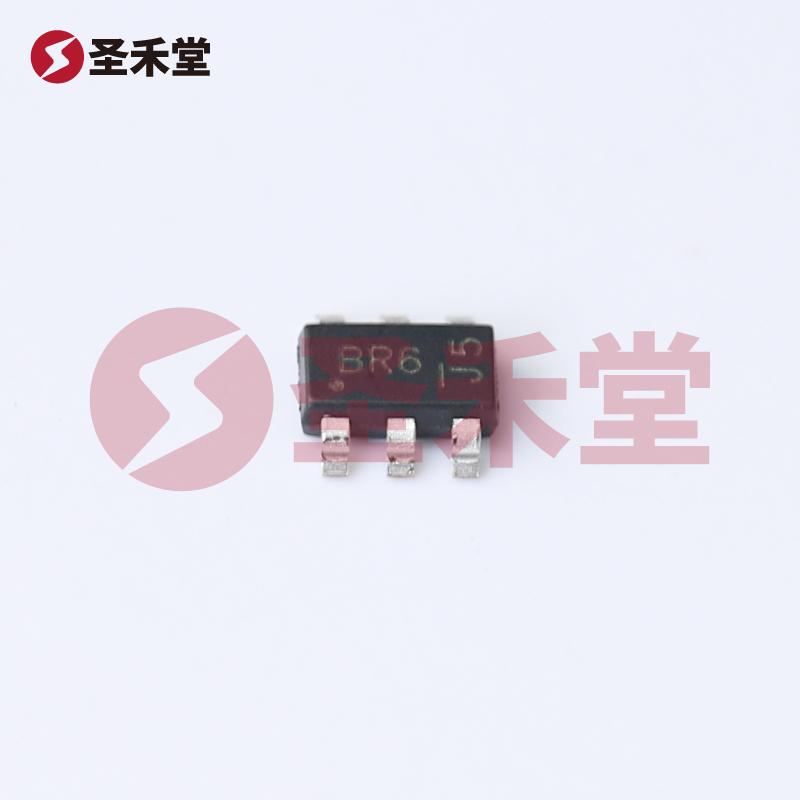

DMN2053UVT-7
DMN2053UVT-7参数
| FET 类型 | 2 N-通道（双） | FET 功能 | 标准 |
| 漏源电压（Vdss） | 20V | 25°C 时电流 - 连续漏极 (Id) | 4.6A（Ta） |
| 不同 Id、Vgs 时导通电阻（最大值） | 35 毫欧 @ 5A，4.5V | 不同 Id 时 Vgs(th)（最大值） | 1V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 3.6nC @ 4.5V | 不同 Vds 时输入电容 (Ciss)（最大值） | 369pF @ 10V |
| 功率 - 最大值 | 700mW（Ta） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | SOT-23-6 细型，TSOT-23-6 |
| 供应商器件封装 | TSOT-26 |
DMN2053UVT-7手册
DMN2053UVT-7概述
产品概述：DMN2053UVT-7
一、产品简介
DMN2053UVT-7 是一款由美台（DIODES）公司推出的高性能N-通道场效应管（MOSFET），专为需要高效率和低导通电阻的应用而设计。其优异的电气特性使其成为广泛电子电路中的理想选择，尤其是在功率管理、开关电源和电机驱动等领域。DMN2053UVT-7 采用紧凑的TSOT-26封装，便于表面贴装（SMD），适合于现代电子设备中的空间受限应用。
二、技术参数
- FET 类型: N-通道（双）
- FET 功能: 标准
- 漏源电压（Vdss）: 20V
- 漏极电流（Id）: 25°C 时，最大连续漏极电流为4.6A
- 导通电阻（Rds(on)）: 在5A和4.5V的条件下，最大导通电阻为35毫欧
- 栅极阈值电压（Vgs(th)）: 不同 Id 时，最大值为1V @ 250µA
- 栅极电荷（Qg）: 在4.5V时，最大栅极电荷为3.6nC
- 输入电容（Ciss）: 在10V时，最大输入电容为369pF
- 功率限制: 最大功率为700mW
- 工作温度范围: -55°C ~ 150°C
- 封装: TSOT-26
- 安装类型: 表面贴装型
三、主要特性
DMN2053UVT-7的各项参数使其在多种应用场景中具备卓越性能。首先，其低导通电阻能够有效减少功耗，提高系统效率，这对于便携式和低功耗的电子设备至关重要。此外，20V的漏源电压和4.6A的最大漏极电流使该MOSFET能够在较高电压和电流条件下稳定工作，适合用于电源管理和电机控制等应用。
四、应用领域
电源管理: DMN2053UVT-7非常适合用作DC-DC转换器中的开关元件，依托其快速开关性能和低导通损耗，能够显著提高电源转换效率。
电机驱动: 其出色的电流承载能力和响应速度，使DMN2053UVT-7成为电机控制电路的理想选择，能够支持各类电机的高效驱动。
消费电子产品: 在智能手机、平板电脑和其他消费电子产品中，该MOSFET能够用于电源管理、充电电路和信号开关，助力产品实现更小、更轻、能效更高的设计。
工业设备: 其广泛的工作温度范围使得DMN2053UVT-7能够在极端环境条件下可靠地运行，非常适合工业控制系统和自动化设备。
五、竞争优势
DMN2053UVT-7 的优势在于其出色的功率处理能力、高可靠性及小巧的封装设计，便于集成到各类紧凑型电路中。与传统MOSFET相比，其较低的导通电阻和较高的开关频率提供了更多的设计灵活性，尤其在要求高性能的应用中表现尤为突出。此外，美台（DIODES）强大的生产能力及技术支持也为客户提供了可靠的产品保障。
六、总结
DMN2053UVT-7 是一款高效、可靠的N-通道MOSFET，适用于多种电子应用。目前在市场上，其合理的价格和出色的技术参数使其成为工程师们的优先选项，为应对现代电子产品的需求提供了良好解决方案。无论是用于电源管理，还是电机控制，DMN2053UVT-7都展示了其在小型化与高效率设计中的巨大潜力。
